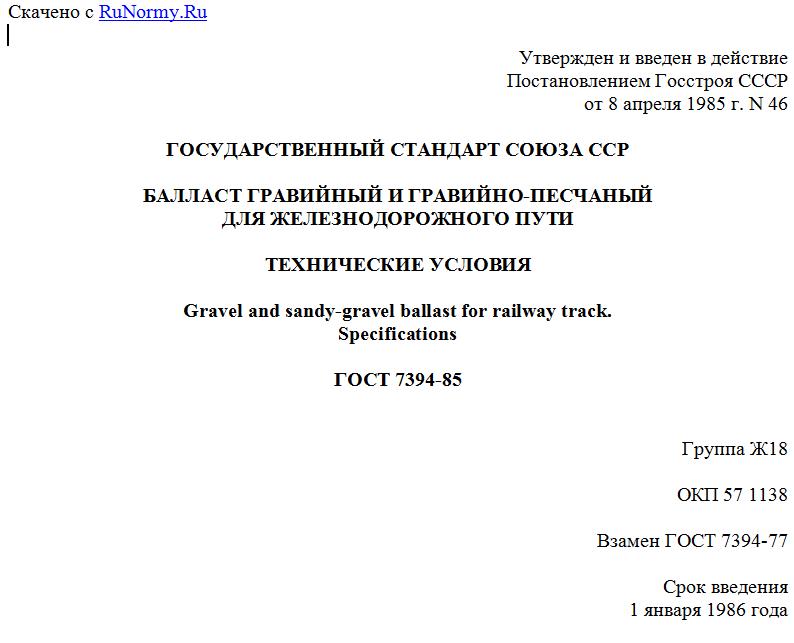

Утвержден и введен в действие
Постановлением Госстроя СССР
от 8 апреля 1985 г. N 46
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
БАЛЛАСТ ГРАВИЙНЫЙ И ГРАВИЙНО-ПЕСЧАНЫЙ
ДЛЯ ЖЕЛЕЗНОДОРОЖНОГО ПУТИ
ТЕХНИЧЕСКИЕ УСЛОВИЯ
Gravel and sandy-gravel ballast for railway track.
Specifications
ГОСТ 7394-85
Группа Ж18
ОКП 57 1138
Взамен ГОСТ 7394-77
Срок введения
1 января 1986 года
Разработан Министерством путей сообщения;
Министерством промышленности строительных материалов СССР.
Исполнители: А.П. Леманский, канд. техн. наук (руководитель темы); Н.Д. Лизунова; Ю.В. Лукьянов; М.Л. Нисневич, д-р техн. наук; Н.С. Левкова, канд. техн. наук; Б.А. Евдокимов, канд. техн. наук; Л.А. Андреева; В.И. Новаторов; В.А. Богословский.
Внесен Министерством путей сообщения.
Зам. министра Б.А. Морозов.
Настоящий стандарт распространяется на гравий и гравийно-песчаный балласт, который является природной песчано-гравийной смесью, образовавшейся в результате естественного разрушения горных пород, и используемый в качестве балластного слоя железнодорожного пути дорог общего пользования, а также дорог предприятий и организаций.
Гравийный балласт должен применяться на приемоотправочных и других станционных путях, а также в качестве подушки под щебеночный и асбестовый балласты; гравийно-песчаный - на малодеятельных станционных, подъездных и соединительных путях и в качестве подушки под все виды балластов.
1. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ
1.1. Гравийный и гравийно-песчаный балласт должен выпускаться в соответствии с требованиями настоящего стандарта по технологической документации, утвержденной в установленном порядке.
1.2. В зависимости от зернового состава природной песчано-гравийной смеси балласт подразделяется на следующие виды:
гравийный;
гравийно-песчаный.
1.3. Гравийный и гравийно-песчаный балласт должен характеризоваться следующими показателями:
зерновым составом;
содержанием кварцевых зерен прочных изверженных и метаморфических горных пород;
содержанием зерен слабых пород;
содержанием пылевидных и глинистых частиц.
1.4. Зерновой состав гравийного и гравийно-песчаного балласта должен соответствовать требованиям, указанным в табл. 1.
Таблица 1
-------------------------------T----------------------------------
Размер отверстий сит, мм ¦ Полные остатки на ситах, %
¦ по массе, в балласте
+--------------T-------------------
¦ гравийном ¦ гравийно-песчаном
-------------------------------+--------------+-------------------
100 ¦ 0 ¦ 0
60 ¦ До 10 ¦ 0
25 ¦ - ¦ До 20
5 ¦ От 40 до 80 ¦ " 50
0,63 ¦ " 70 " 100 ¦ От 35 " 100
0,16 ¦ " 90 " 100 ¦ " 85 " 100
-------------------------------+--------------+-------------------
Проход через сито 0,16 мм, %:¦ ¦
всего ¦ До 10 ¦ До 15
в том числе пылевидных и ¦ ¦
глинистых частиц ¦ До 2 ¦ До 3
1.5. Содержание кварцевых зерен и зерен прочных изверженных и метаморфических горных пород в песчаной части балласта (фракции размером менее 5 мм) должно составлять не менее 50% массы зерен размером от 0,16 до 5 мм.
1.6. Содержание зерен слабых горных пород в гравийной части балласта не должно превышать 10% массы зерен размером более 5 мм. К зернам слабых горных пород относят зерна с пределом прочности при сжатии в насыщенном водой состоянии менее 20 МПа (200 кгс/см2).
1.7. Исключен. - Изменение N 1, утв. Постановлением Госстроя РФ от 04.12.2000 N 115.
1.8. Гравий и гравийно-песчаную смесь в зависимости от
величины суммарной удельной эффективной активности естественных
радионуклидов А применяют:
эфф
в пределах территорий населенных пунктов и зон перспективной
застройки при А свыше 370 Бк/кг до 740 Бк/кг;
эфф
вне населенных пунктов при А свыше 740 Бк/кг до 1500 Бк/кг.
эфф
При необходимости в национальных нормах, действующих на территории государства, величина удельной эффективной активности естественных радионуклидов может быть изменена в пределах норм, указанных выше.
2. ПРАВИЛА ПРИЕМКИ
2.1. Поставку и приемку балласта производят партиями. Партией считают количество балласта, одновременно отгружаемого одному потребителю в одном железнодорожном составе.
При транспортировании балласта автомобильным транспортом партией считают количество балласта, отгружаемого одному потребителю в течение суток.
2.2. Количество поставляемого балласта определяют по объему посредством обмера его в вагонах, автомобилях и других транспортных средствах на месте погрузки. При контрольных замерах балласта на месте выгрузки его объем пересчитывают с учетом коэффициента уплотнения при транспортировании, устанавливаемого по согласованию изготовителя с потребителем, в зависимости от дальности перевозки. Коэффициент уплотнения принимают не более 1,20 для гравийного и 1,15 для песчаного балласта.
Количество поставляемого балласта может быть определено в весовых единицах путем пересчета объема материала по его насыпной плотности. Насыпную плотность балласта определяют по ГОСТ 8269.0-97 или по ГОСТ 8735-88.
2.3. Приемочный контроль качества балласта на предприятии (карьере) - изготовителе проводят в его лаборатории в сроки, указанные в табл. 2.
Таблица 2
-------------------------------T--------------------T-------------
Наименование испытания ¦ Срок проведения ¦Минимальная
¦ испытания ¦масса пробы
¦ ¦балласта для
¦ ¦проведения
¦ ¦одного испы-
¦ ¦тания, кг
-------------------------------+--------------------+-------------
Определение зернового состава¦ Ежедневно ¦ 30
и содержание частиц размером ¦ ¦
менее 0,16 мм ¦ ¦
Определение содержания пыле- ¦ Один раз в квартал¦ 10
видных и глинистых частиц ¦и в каждом случае ¦
отмучиванием ¦изменения геологи- ¦
¦ческих условий забоя¦
Определение содержания зерен ¦ Один раз в год и в¦ 15
слабых пород в гравийной части ¦каждом случае изме- ¦
балласта ¦нения геологических ¦
¦условий забоя ¦
Определение содержания квар- ¦ При геологоразве- ¦ 0,5
цевых зерен и зерен прочных ¦дочных работах ¦
изверженных и метаморфических ¦ ¦
горных пород в песчаной части ¦ ¦
балласта ¦ ¦
Определение суммарной удель- ¦ Один раз в год и в¦ 2,5
ной эффективной активности ¦каждом случае изме- ¦
естественных радионуклидов ¦нения геологических ¦
¦условий ¦
2.4. Для приемочного контроля качества балласта в карьере отбирают точечные пробы из борозды, проведенной в стенке забоя вертикально от бровки забоя до его основания. Сечение борозды - 10 х 20 или 15 х 20 см в зависимости от крупности материала. В борозде отбирается 5 точечных проб равномерно по высоте забоя от бровки до его подошвы. Отобранные из борозды точечные пробы объединяют в среднюю пробу и хорошо перемешивают. Средняя проба должна не менее чем в четыре раза превышать массу, указанную в табл. 2.
При определении качества балласта, добытого и уложенного способом гидромеханизации, карту намыва разделяют в плане на однородные по крупности и по условиям намыва зоны объемом не более 500 м3 каждая. От каждой зоны отбирают не менее пяти точечных проб из разных мест. Масса точечной пробы должна
