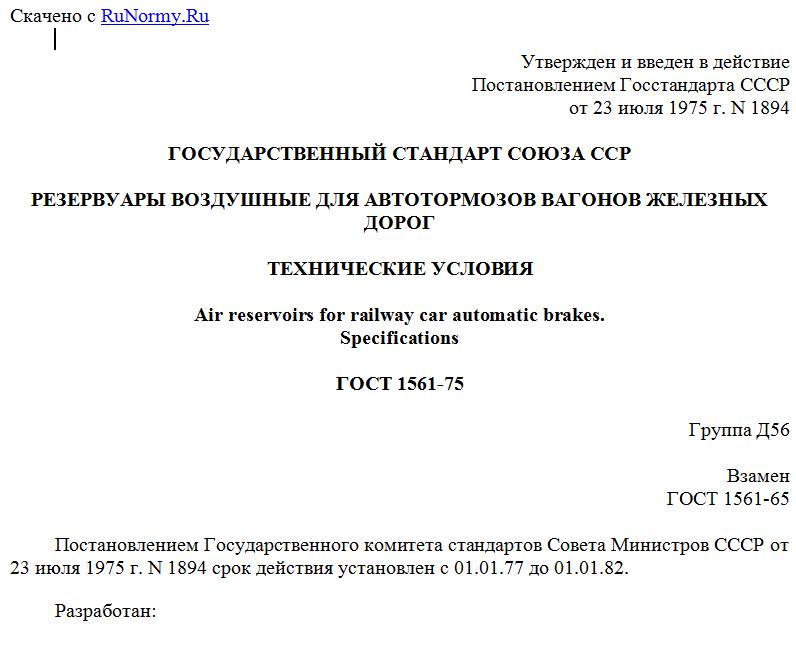

Утвержден и введен в действие
Постановлением Госстандарта СССР
от 23 июля 1975 г. N 1894

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

РЕЗЕРВУАРЫ ВОЗДУШНЫЕ ДЛЯ АВТОТОРМОЗОВ ВАГОНОВ ЖЕЛЕЗНЫХ ДОРОГ

ТЕХНИЧЕСКИЕ УСЛОВИЯ

Air reservoirs for railway car automatic brakes.
Specifications

ГОСТ 1561-75

Группа Д56

Взамен
ГОСТ 1561-65

Постановлением Государственного комитета стандартов Совета Министров СССР от 23 июля 1975 г. N 1894 срок действия установлен с 01.01.77 до 01.01.82.
Разработан:
Всесоюзным научно-исследовательским институтом вагоностроения (ВНИИВ):
Зам. директора Ржавинский Б.А.;
Руководитель темы Кузьмич А.Л.;
Исполнитель Никишова Т.Е.
Уральским вагоностроительным заводом:
Руководители темы: Кривецкий А.А., Стрижов Е.Т.;
Исполнитель Павлюков Э.А.
Внесен Министерством тяжелого, энергетического и транспортного машиностроения:
Зам. министра Матвеев Е.С.
Подготовлен к утверждению Управлением машиностроения Государственного комитета стандартов Совета Министров СССР и Всесоюзным научно-исследовательским институтом по нормализации в машиностроении (ВНИИНМАШ):
Директор Верченко В.Р.
Утвержден и введен в действие Постановлением Государственного комитета стандартов Совета Министров СССР от 23 июля 1975 г. N 1894.

Настоящий стандарт распространяется на воздушные резервуары для автоматических тормозов грузовых и пассажирских вагонов, электропоездов, дизель-поездов исполнения У по ГОСТ 15150-69, а также вагонов метрополитена и трамваев.

1. ТИПЫ И ОСНОВНЫЕ ПАРАМЕТРЫ

1.1. Типы и основные параметры резервуаров должны соответствовать указанным на чертеже и в таблице.



1 - штуцер днища; 2 - днище с отверстием;
3 - кольцо подкладное; 4 - обечайка; 5 - пробка;
6 - штуцер обечайки; 7 - днище глухое.

-----------T---------T-------T-----------------------------T----------------------
Типоразмеры¦Расчетное¦Вмести-¦         Размеры, мм         ¦  Номинальный размер
резервуаров¦давление,¦мость, ¦                             ¦резьбы штуцера, дюймы
           ¦   МПа   ¦л      +----T---T---T---T---T----T---+
           ¦(кгс/см2)¦       ¦ L  ¦D  ¦ R ¦S  ¦S  ¦ r  ¦ t ¦
           ¦         ¦       ¦    ¦ н ¦   ¦ 1 ¦ 2 +----+---+--------T-------------
           ¦         ¦       ¦    ¦   ¦   ¦   ¦   ¦не менее¦обечайки¦    днища
-----------+---------+-------+----+---+---+---+---+----T---+--------+-------------
  Р7-8     ¦ 0,7 (7) ¦    8  ¦ 210¦250¦300¦2,5¦3,0¦0,1R¦16 ¦  1/2"  ¦     3/4"
-----------+         +-------+----+   ¦   ¦   ¦   ¦    ¦   ¦        +-------------
  Р7-12    ¦         ¦   12  ¦ 300¦   ¦   ¦   ¦   ¦    ¦   ¦        ¦     1/2"
-----------+         +-------+----+   ¦   ¦   ¦   ¦    ¦   ¦        +-------------
  Р7-24    ¦         ¦   24  ¦ 550¦   ¦   ¦   ¦   ¦    ¦   ¦        ¦   1"; 3/4"
-----------+         +-------+----+---+   ¦   ¦   ¦    ¦   ¦        +-------------
  Р7-38    ¦         ¦   38  ¦ 605¦300¦   ¦   ¦   ¦    ¦   ¦        ¦     3/4"
-----------+         +-------+----+   ¦   ¦   ¦   ¦    ¦   ¦        +-------------
  Р7-55    ¦         ¦   55  ¦ 860¦   ¦   ¦   ¦   ¦    ¦   ¦        ¦   1"; 3/4"
-----------+         +-------+----+   ¦   ¦   ¦   ¦    ¦   ¦        ¦
  Р7-78    ¦         ¦   78  ¦1210¦   ¦   ¦   ¦   ¦    ¦   ¦        ¦
-----------+         +-------+----+   ¦   ¦   ¦   ¦    ¦   ¦        +-------------
  Р7-100   ¦         ¦  100  ¦1510¦   ¦   ¦   ¦   ¦    ¦   ¦        ¦     3/4"
-----------+         +-------+----+   ¦   ¦   ¦   ¦    ¦   ¦        ¦
  Р7-110   ¦         ¦  110  ¦1653¦   ¦   ¦   ¦   ¦    ¦   ¦        ¦
-----------+         +-------+----+---+   ¦   ¦   ¦    ¦   ¦        ¦
  Р7-135   ¦         ¦  135  ¦1180¦400¦   ¦   ¦   ¦    ¦   ¦        ¦
-----------+---------+-------+----+---+   ¦   +---+    ¦   ¦        +-------------
  Р10-9    ¦1,0 (10) ¦  9,5  ¦234 ¦250¦   ¦   ¦3,9¦    ¦   ¦        ¦     1/2"
-----------+         +-------+----+   ¦   ¦   ¦   ¦    ¦   ¦        +-------------
  Р10-20   ¦         ¦   20  ¦475 ¦   ¦   ¦   ¦   ¦    ¦   ¦        ¦     3/8"
-----------+         +-------+----+---+   +---+   ¦    ¦   ¦        +-------------
  Р10-55   ¦         ¦   55  ¦860 ¦303¦   ¦3,9¦   ¦    ¦   ¦        ¦     3/4"
-----------+         +-------+----+---+   ¦   ¦   ¦    ¦   ¦        +-------------
  Р10-100  ¦         ¦  100  ¦1050¦358¦   ¦   ¦   ¦    ¦   ¦        ¦     3/4"
-----------+         +-------+----+---+---+---+---+    +---+--------+-------------
  Р10-170  ¦         ¦  170  ¦1362¦416¦400¦4,0¦5,0¦    ¦24 ¦3/4 <*> ¦1 1/4"; 3/4";
           ¦         ¦       ¦    ¦   ¦   ¦   ¦   ¦    ¦   ¦        ¦     1/2"
-----------+         +-------+----+---+---+---+---+    +---+--------+-------------
  Р10-300  ¦         ¦  300  ¦1172¦610¦502¦5,0¦6,0¦    ¦50 ¦1/2"; 1"¦    1 1/4"

--------------------------------
<*> По заказу потребителя.

Примечания:
1. Допускается увеличение высоты днища за счет уменьшения длины обечайки.
2. Допускается дополнительно устанавливать штуцеры на глухом днище и обечайке по согласованию с потребителем.
3. Допускается применение подкладных планок для продольных сварных соединений.
4. Отклонения фактической вместимости резервуаров от указанной в таблице не должны превышать 3%.

Пример условного обозначения резервуара с расчетным давлением 0,7 МПа (7 кгс/см2) вместимостью 100 л:

Резервуар Р7-100 ГОСТ 1561-75

То же, с расчетным давлением 1,0 МПа (10 кгс/см2):

Резервуар Р10-100 ГОСТ 1561-75

1.2. Штуцеры обечайки и днища резервуара должны иметь трубную резьбу по ГОСТ 6357-73, класс В.

2. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

2.1. Резервуары должны изготовляться в соответствии с требованиями настоящего стандарта по рабочим чертежам, утвержденным в установленном порядке.
2.2. Детали резервуара должны изготовляться из стали следующих марок:
а) днище, обечайка, подкладные кольца и планка - 10ХНДП по ГОСТ 19281-89; 15 по ГОСТ 1050-74 и ВСт3сп5 по ГОСТ 380-71 при толщине металла 5 мм и более; 10ХНДП по ГОСТ 19281-89, 15 по ГОСТ 1050-74 и ВСт3сп2 по ГОСТ 380-71 при толщине металла от 4 до 5 мм; 4-IV-ВСт3сп или 4-IV-15 по ГОСТ 16523-70 и 10ХНДП при толщине металла 3,9 мм и менее.
Допускается применение полуспокойных сталей тех же марок для резервуаров с расчетным давлением 0,7 МПа (7 кгс/см2).
Для резервуаров с расчетным давлением 1,0 МПа (10 кгс/см2) допускается применение полуспокойной стали по согласованию с потребителем.
По согласованию с потребителем допускается применение других материалов.
Для вагонов метрополитена допускается изготовление резервуаров из стали марок 20 по ГОСТ 1577-70 и 5-III-20 по ГОСТ 16523-70;
б) штуцер - из стали марки ВСт3 по ГОСТ 380-71 любой степени раскисления.
Допускается применение стали марок 15, 20 по ГОСТ 1050-74 или 15Л-I, 20Л-I по ГОСТ 977-65;
в) пробка - из стали Ст0, Ст1, Ст2, Ст3 любой группы и способа раскисления по ГОСТ 380-71.
Допускается изготовлять пробки из литой стали марок 15Л-I, 20Л-I, 25Л-I, 40Л-I по ГОСТ 977-65, а также из пластмасс.
2.3. Резьба штуцера и пробки должна быть чистой. Не допускаются нитки с сорванной или неполной резьбой, если их длина превышает 10% общей длины резьбы по винтовой линии.
2.4. Днища резервуара должны быть изготовлены горячей или холодной штамповкой.
Днища должны подвергаться термообработке, если температура окончания штамповки ниже 700 °C.
2.5. На участке малого радиуса отштампованного днища допускается утонение до 10% толщины листа.
2.6. Состояние поверхности обечайки и днища должно отвечать требованиям, установленным стандартами на исходный материал.
Не допускаются дефекты, образующиеся в процессе изготовления обечайки и днища резервуаров, глубиной более 0,2 мм при толщине металла до 5 мм, 0,3 мм при толщине металла свыше 5 мм и выводящие толщину металла за пределы минусового допуска.
Не допускаются надрывы и расслоения металла.
2.7. Гофр цилиндрической части днища не должен превышать 0,5 мм для днища диаметром до 400 мм и 1 мм диаметром более 400 мм.
2.8. Отклонения от правильной геометрической формы резервуара (нецилиндричность, некруглость) допускаются в пределах допуска на диаметр.
2.9. Подготовка деталей к сварке, производство сварочных работ, марки применяемых сварочных материалов должны соответствовать нормативно-технической документации на изготовление сварных конструкций железнодорожных вагонов.
2.10. Продольные и кольцевые швы должны быть выполнены встык электродуговой сваркой по ГОСТ 8713-70 или ГОСТ 14771-69.
2.11. Штуцеры должны быть приварены в центре днища и середине обечайки.
Допускается приваривать штуцер обечайки со смещением от середины на расстоянии не менее 100 мм от продольного и поперечного швов.
