Принят и введен в действие
Постановлением Госстандарта РФ
от 18 апреля 2001 г. N 179-ст

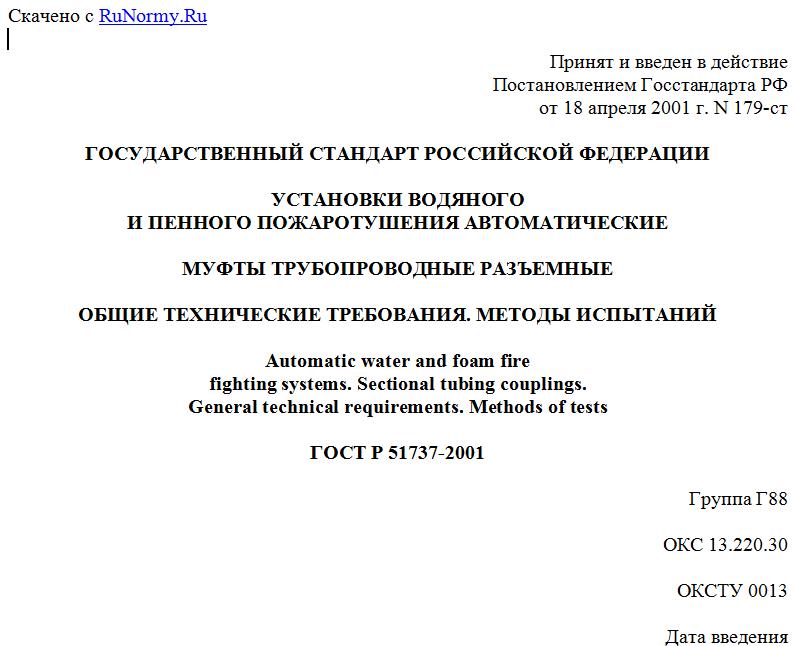

ГОСУДАРСТВЕННЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
УСТАНОВКИ ВОДЯНОГО
И ПЕННОГО ПОЖАРОТУШЕНИЯ АВТОМАТИЧЕСКИЕ
МУФТЫ ТРУБОПРОВОДНЫЕ РАЗЪЕМНЫЕ
ОБЩИЕ ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ. МЕТОДЫ ИСПЫТАНИЙ
Automatic water and foam fire
fighting systems. Sectional tubing couplings.
General technical requirements. Methods of tests
ГОСТ Р 51737-2001
Группа Г88
ОКС 13.220.30
ОКСТУ 0013
Дата введения
1 июля 2002 года
Предисловие
1. Разработан и внесен Техническим комитетом по стандартизации ТК 274 "Пожарная безопасность".
2. Принят и введен в действие Постановлением Госстандарта России от 18 апреля 2001 г. N 179-ст.
3. Введен впервые.
1. Область применения
Настоящий стандарт распространяется на вновь разрабатываемые и выпускаемые трубопроводные разъемные муфты (далее - муфты), предназначенные для соединения труб диаметрами условного прохода от 25 до 200 мм трубопроводов водозаполненных установок пожаротушения.
Настоящий стандарт не распространяется на работы по монтажу муфт.
Требования 3.2; 3.4; 3.5; 3.13; 3.14 и 4.8 являются рекомендуемыми, остальные - обязательные.
2. Нормативные ссылки
В настоящем стандарте использованы ссылки на следующие стандарты:
ГОСТ 2.601-95. Единая система конструкторской документации. Эксплуатационные документы
ГОСТ 12.4.026-76. Система стандартов безопасности труда. Цвета сигнальные и знаки безопасности
ГОСТ 27.410-87. Надежность в технике. Методы контроля показателей надежности и планы контрольных испытаний на надежность
ГОСТ 166-89. Штангенциркули. Технические условия
ГОСТ 427-75. Линейки измерительные металлические. Технические условия
ГОСТ 15150-69. Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды
ГОСТ 18321-73. Статистический контроль качества. Методы случайного отбора выборок штучной продукции
ГОСТ Р 15.201-2000. Система разработки и постановки продукции на производство. Продукция производственно-технического назначения. Порядок разработки и постановки продукции на производство.
3. Общие технические требования
3.1. Муфты следует изготовлять в соответствии с требованиями настоящего стандарта по техническим документам, утвержденным в установленном порядке.
3.2. Основные параметры и размеры муфт должны соответствовать значениям, установленным техническим документом на изделие конкретного типа.
3.3. Корпуса муфт должны быть окрашены в красный цвет по ГОСТ 12.4.026.
3.4. Элементы крепления муфт (болты, гайки, шайбы) должны иметь гальваническое покрытие или быть изготовлены из нержавеющих материалов.
3.5. Муфты следует изготовлять в климатическом исполнении не ниже 0 для категории размещения 1 по ГОСТ 15150.
3.6. Муфты должны выдерживать воздействие синусоидальной вибрации от 5 до 40 Гц с максимальной амплитудой ускорения 4 м/с2.
3.7. Муфты должны обеспечивать герметичность соединения трубопроводов при гидравлическом давлении (1,2 +/- 0,05) МПа.
3.8. Муфты должны обеспечивать герметичность соединения трубопроводов при пневматическом давлении (0,3 +/- 0,01) МПа.
3.9. Муфты должны выдерживать пробный вакуум (80 +/- 5,0) кПа.
3.10. Муфты должны выдерживать следующую нагрузку, кг, при диаметре условного прохода:
25 мм - 14;
32 мм - 18;
40 мм - 22;
50 мм - 33;
65 мм - 45;
80 мм - 57;
90 мм - 70;
100 мм - 85;
125 мм - 122;
150 мм - 157;
200 мм - 230.
3.11. Муфты не должны давать утечку и проявлять признаков механического повреждения при воздействии на них циклического давления, изменяющегося от (0,4 +/- 0,05) до (2,5 +/- 0,25) МПа со скоростью (10 +/- 1) МПа/с.
3.12. Муфты должны выдерживать пробное гидравлическое давление (4,8 +/- 0,05) МПа.
3.13. Муфты должны иметь следующие показатели надежности:
приемочный уровень безотказной работы - 0,997;
браковочный уровень безотказной работы - 0,95;
риск изготовителя и потребителя - 0,1.
3.14. Назначенный срок службы муфт - не менее 10 лет.
3.15. На корпусе каждой муфты, а также уплотнительной манжете должна быть нанесена маркировка, содержащая:
товарный знак или наименование предприятия-изготовителя;
диаметр условного прохода;
заводской номер партии;
дату выпуска.
3.16. В комплект поставки каждого типоразмера муфт должны входить:
муфты;
запасные уплотнительные манжеты (к каждой муфте);
эксплуатационная документация по ГОСТ 2.601 (паспорт, техническое описание, инструкция по монтажу и эксплуатации; допускается объединять в одном документе).
4. Правила приемки
4.1. Для проверки соответствия муфт требованиям настоящего стандарта и технических документов проводят следующие виды испытаний:
приемочные;
квалификационные;
приемосдаточные;
периодические;
типовые;
на надежность.
4.2. Муфты предъявляют на испытания партиями или единичными изделиями. Партия состоит из муфт, изготовленных по одному техническому документу.
4.3. Приемочные испытания муфт проводят по ГОСТ Р 15.201 на образцах опытной партии по программе, разработанной изготовителем и разработчиком.
4.4. Квалификационные испытания проводят на образцах установочной серии или первой промышленной партии в целях определения готовности предприятия к выпуску продукции в объеме приемочных испытаний.
4.5. Каждую муфту следует подвергать приемосдаточным испытаниям. Приемосдаточные испытания проводит служба технического контроля предприятия-изготовителя на соответствие изделий конструкторской документации.
4.6. Периодические испытания проводят не реже одного раза в три года на образцах, прошедших приемосдаточные испытания, в целях контроля стабильности качества продукции и возможности продолжения выпуска изделия. Отбор образцов для испытаний - по ГОСТ 18321. Количество испытуемых образцов - не менее десяти.
4.7. Типовые испытания проводят при внесении конструктивных или иных изменений (технологии изготовления, материала и т.п.), способных повлиять на основные параметры, обеспечивающие работоспособность муфты. Программу испытаний планируют в зависимости от характера изменений и согласовывают с разработчиком.
4.8. Испытания на надежность следует проводить один раз в 5 лет. Испытаниям подвергают муфты, отобранные методом случайного отбора из числа прошедших приемосдаточные испытания.
4.9. Испытания проводят в целях установления соответствия характеристик муфт требованиям настоящего стандарта и технических документов. Количество испытуемых образцов не менее десяти.
4.10. Объем приемосдаточных и периодических испытаний приведен в таблице 1.
Таблица 1
--------------------------------T----------------------T------------------¬
¦ Вид испытания ¦ Пункт настоящего ¦ Применимость ¦
¦ ¦ стандарта ¦ при испытаниях ¦
¦ +-----------T----------+---------T--------+
¦ ¦ Общие ¦ Методы ¦приемо- ¦периоди-¦
¦ ¦технические¦испытаний ¦сдаточных¦ческих ¦
¦ ¦требования ¦ ¦ ¦ ¦
+-------------------------------+-----------+----------+---------+--------+
¦ Визуальный осмотр ¦ 3.1 ¦ 5.2 ¦ + ¦ + ¦
¦ Проверка на соответствие ¦ 3.2 ¦ 5.3 ¦ + ¦ + ¦
¦техническим документам ¦ ¦ ¦ ¦ ¦
¦ Проверка окраски корпуса ¦ 3.3, 3.4 ¦ 5.4 ¦ + ¦ + ¦
¦и покрытия крепления муфт ¦ ¦ ¦ ¦ ¦
¦ Испытание на устойчивость ¦ 3.5 ¦ 5.5 ¦ - ¦ + ¦
