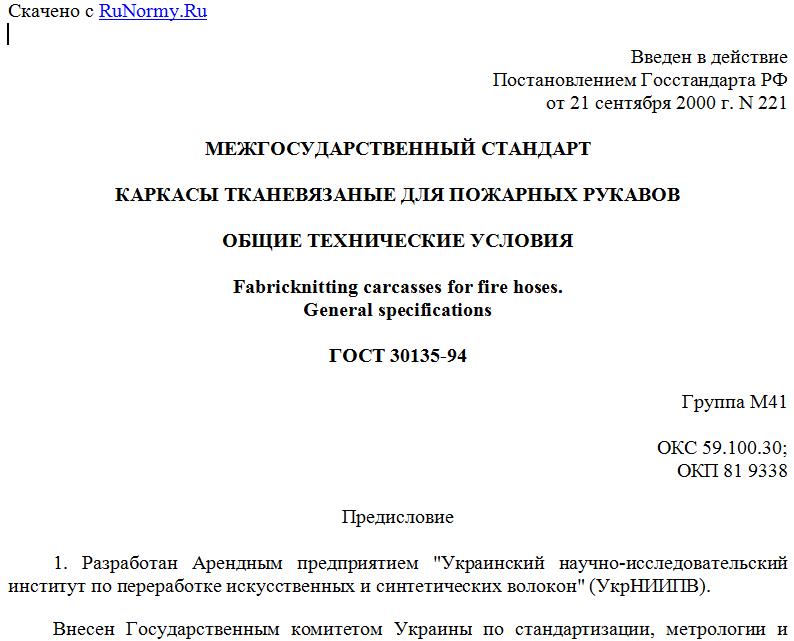

Введен в действие
Постановлением Госстандарта РФ
от 21 сентября 2000 г. N 221
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
КАРКАСЫ ТКАНЕВЯЗАНЫЕ ДЛЯ ПОЖАРНЫХ РУКАВОВ
ОБЩИЕ ТЕХНИЧЕСКИЕ УСЛОВИЯ
Fabricknitting carcasses for fire hoses.
General specifications
ГОСТ 30135-94
Группа М41
ОКС 59.100.30;
ОКП 81 9338
Предисловие
1. Разработан Арендным предприятием "Украинский научно-исследовательский институт по переработке искусственных и синтетических волокон" (УкрНИИПВ).
Внесен Государственным комитетом Украины по стандартизации, метрологии и сертификации.
2. Принят Межгосударственным советом по стандартизации, метрологии и сертификации (Протокол N 6 МГС от 21.10.1994).
За принятие проголосовали:
---------------------------------T----------------------------------------¬
¦ Наименование государства ¦ Наименование национального органа ¦
¦ ¦ по стандартизации ¦
+--------------------------------+----------------------------------------+
¦Азербайджанская Республика ¦Азгосстандарт ¦
¦Республика Армения ¦Армгосстандарт ¦
¦Республика Беларусь ¦Госстандарт Республики Беларусь ¦
¦Республика Грузия ¦Грузстандарт ¦
¦Республика Казахстан ¦Госстандарт Республики Казахстан ¦
¦Кыргызская Республика ¦Кыргызстандарт ¦
¦Республика Молдова ¦Молдовастандарт ¦
¦Российская Федерация ¦Госстандарт России ¦
¦Республика Узбекистан ¦Узгосстандарт ¦
¦Украина ¦Госстандарт Украины ¦
L--------------------------------+-----------------------------------------
3. Постановлением Государственного комитета Российской Федерации по стандартизации и метрологии от 21 сентября 2000 г. N 221 межгосударственный стандарт ГОСТ 30135-94 введен в действие непосредственно в качестве межгосударственного стандарта для применения в Российской Федерации с 1 сентября 2001 г.
4. Введен впервые.
1. Область применения
Настоящий стандарт распространяется на каркасы тканевязаные (далее - каркас), изготовляемые из синтетических нитей и используемые в качестве армирующего элемента пожарных рукавов (далее - рукав).
Требования настоящего стандарта являются обязательными.
Настоящий стандарт применяется на стадии проектирования, разработки и постановки на производство новой продукции, при производстве каркасов.
Стандарт пригоден для сертификации.
2. Нормативные ссылки
В настоящем стандарте имеются ссылки на следующие стандарты:
ГОСТ 15.001-88 <*>. Система разработки и постановки продукции на производство. Продукция производственно-технического назначения
ГОСТ 427-75. Линейки измерительные металлические. Технические условия
ГОСТ 7000-80. Материалы текстильные. Упаковка, маркировка, транспортирование и хранение
ГОСТ 7502-98. Рулетки измерительные металлические. Технические условия
ГОСТ 8846-87. Полотна и изделия трикотажные. Методы определения линейных размеров, перекоса, числа петельных рядов и петельных столбиков и длины нити в петле
ГОСТ 10681-75. Материалы текстильные. Климатические условия для кондиционирования и испытания проб и методы их определения
ГОСТ 14192-96. Маркировка грузов
ГОСТ 15897-97. Нить полиамидная для технических тканей. Технические условия
ГОСТ 16504-81. Система государственных испытаний продукции. Испытания и контроль качества продукции. Основные термины и определения
ГОСТ 24104-88. Весы лабораторные общего назначения и образцовые. Общие технические условия
ГОСТ 24662-94. Нить полиэфирная техническая. Технические условия
ГОСТ 28937-91. Ручки автоматические шариковые. Общие технические требования и методы испытаний
ГОСТ 29104.1-91. Ткани технические. Методы определения линейных размеров, линейной и поверхностной плотностей
ГОСТ 29104.4-91. Ткани технические. Метод определения разрывной нагрузки и удлинения при разрыве.
--------------------------------
<*> На территории Российской Федерации действует ГОСТ Р 15.201-2000.
3. Определения
В настоящем стандарте использованы следующие термины с соответствующими определениями:
Рукав латексированный: рукав, изготовляемый нанесением на внутреннюю поверхность каркаса методом ионного осаждения латексного слоя с последующей сушкой горячим воздухом.
Рукав пластмассовый: рукав, изготовляемый нанесением на каркас методом экструзии термопластичного полимерного материала на основе поливинилхлорида.
Рукав с двухсторонним полимерным покрытием: рукав, изготовляемый нанесением на каркас методом экструзии полимерного материала на основе синтетического каучука и поливинилхлорида с последующей вулканизацией паром.
Рукав с полиуретановым покрытием: рукав, изготовляемый нанесением на каркас методом холодной экструзии полимерного материала на основе полиуретана.
Минимальное разрывное давление рукава: значение гидравлического давления, превышение которого может привести к разрыву (разрушению) рукава, изготовленного на основе данного каркаса.
Условный диаметр: неконтролируемый параметр каркаса, соответствующий номинальной его ширине в сдвоенном виде, позволяющий потребителю выбрать каркас, соответствующий диаметру рукава.
Технологическая складка: сгиб каркаса в продольном направлении, образующийся вследствие того, что каркас принимает плоскосложенное состояние.
Термины по видам испытаний - по ГОСТ 16504.
4. Общие технические требования
4.1. Характеристики
4.1.1. Каркасы должны соответствовать требованиям настоящего стандарта, нормативного документа на конкретную продукцию (далее - НД) и изготовляться по технологической документации, утвержденной в установленном порядке.
4.1.2. Каркасы представляют собой основно-уточный кулирный трикотаж, изготовленный на кругловязальных машинах модели МАР в виде бесшовного плоскоскатываемого трубчатого материала.
4.1.3. Каркасы предназначены для изготовления пожарных рукавов: латексированных, пластмассовых, с двухсторонним полимерным покрытием и с полиуретановым покрытием.
4.1.4. Условное обозначение каркаса имеет целью различать его по условному диаметру, минимальному разрывному давлению, виду покрытия, для которого он предназначен, и НД, по которому он изготовляется.
Пример записи условного обозначения каркасов при их заказе и при ссылках на них в документах на другую продукцию:
ТВК 59-2206 ГОСТ 30135-94 ТУ...
Условное обозначение каркасов расшифровывается согласно схеме, приведенной в Приложении А.
Другие сведения в условном обозначении (при необходимости) указывают по согласованию между потребителем и изготовителем.
4.1.5. Требования к конкретному каркасу должны указываться в технических условиях (для каркасов серийного производства) и техническом задании (для каркасов единичного производства).
4.1.6. Обязательные требования к каркасам, указанные в НД, должны быть не ниже требований настоящего стандарта.
Обязательными требованиями в НД являются:
- условное обозначение каркаса;
- вид и класс вязальной машины;
- вид и линейная плотность исходного сырья и нормативные документы на него;
- наименование переплетения;
- число петельных рядов и основных нитей и их допустимые отклонения;
- линейная плотность каркаса и ее допустимое отклонение;
- разрывная нагрузка и относительное удлинение по основе и утку (для каркаса шириной от 40 до 55 мм - только по основе);
- ширина каркаса, соответствующая указанному в условном обозначении условному диаметру, и ее допустимое отклонение;
- минимальная длина кусков и ее кратность общей длине поставляемого каркаса;
- доля сквозных пор и другие показатели (по требованию потребителя).
4.1.7. При включении в НД показателей, требования к которым не регламентированы настоящим стандартом, должны указываться их обязательность, нормативный уровень, допустимые отклонения и метод контроля.
4.1.8. Разрывная нагрузка и относительное удлинение каркасов различной ширины, предназначенных для изготовления пожарных рукавов с различным минимальным разрывным давлением, должны соответствовать значениям, приведенным в таблице 1.
Таблица 1
------------T-------------------------------------------------------------¬
¦Наименова- ¦ Минимальное разрывное давление рукава, МПа ¦
¦ние +-------T-------T-------T-------T---------T---------T---------+
¦показателя ¦ 4,0 ¦ 2,5 ¦ 3,5 ¦ 5,5 ¦ 2,5 ¦ 3,5 ¦ 5,5 ¦
+-----------+-------+-------+-------+-------+---------+---------+---------+
¦Ширина ¦40 - 55¦79 - 95¦79 - 95¦79 - 95¦104 - 127¦104 - 127¦104 - 127¦
¦(условный ¦(28 - ¦(52 - ¦(52 - ¦(52 - ¦(69 - 77)¦(69 - 77)¦(69 - 77)¦
¦диаметр) ¦ 32)¦ 59)¦ 59)¦ 59)¦ ¦ ¦ ¦
¦каркаса, мм¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦
¦Разрывная ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦
¦нагрузка, ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦
