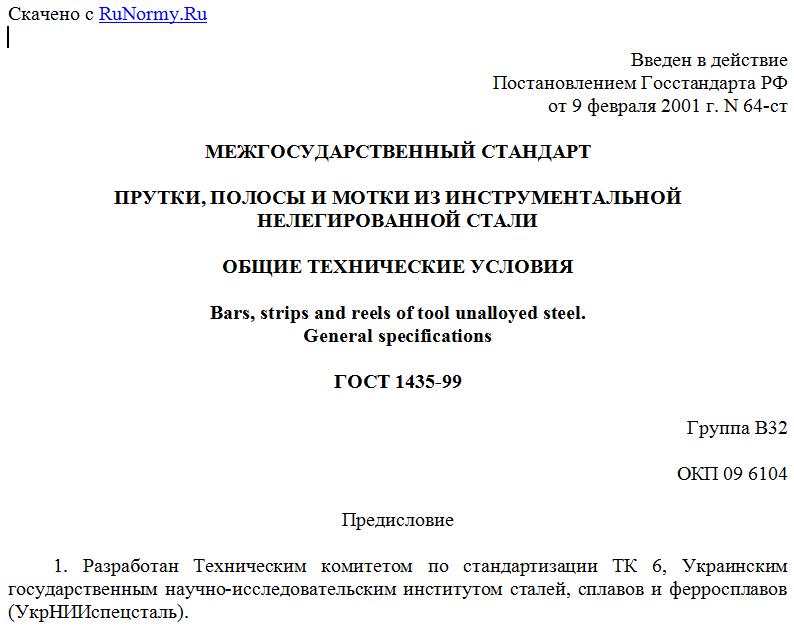

Введен в действие
Постановлением Госстандарта РФ
от 9 февраля 2001 г. N 64-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ПРУТКИ, ПОЛОСЫ И МОТКИ ИЗ ИНСТРУМЕНТАЛЬНОЙ
НЕЛЕГИРОВАННОЙ СТАЛИ
ОБЩИЕ ТЕХНИЧЕСКИЕ УСЛОВИЯ
Bars, strips and reels of tool unalloyed steel.
General specifications
ГОСТ 1435-99
Группа В32
ОКП 09 6104
Предисловие
1. Разработан Техническим комитетом по стандартизации ТК 6, Украинским государственным научно-исследовательским институтом сталей, сплавов и ферросплавов (УкрНИИспецсталь).
Внесен Государственным комитетом Украины по стандартизации, метрологии и сертификации.
2. Принят Межгосударственным Советом по стандартизации, метрологии и сертификации (протокол N 15 от 28 мая 1999 г.).
За принятие проголосовали:
--------------------------T--------------------------------------¬
¦ Наименование ¦ Наименование национального органа ¦
¦ государства ¦ по стандартизации ¦
+-------------------------+--------------------------------------+
¦Республика Беларусь ¦Госстандарт Республики Беларусь ¦
¦Республика Казахстан ¦Госстандарт Республики Казахстан ¦
¦Российская Федерация ¦Госстандарт России ¦
¦Украина ¦Госстандарт Украины ¦
L-------------------------+---------------------------------------
3. Постановлением Государственного комитета Российской Федерации по стандартизации и метрологии от 9 февраля 2001 г. N 64-ст межгосударственный стандарт ГОСТ 1435-99 введен в действие непосредственно в качестве государственного стандарта Российской Федерации с 1 сентября 2001 г.
4. Взамен ГОСТ 1435-90.
1. Область применения
Настоящий стандарт распространяется на кованые прутки и полосы; прутки, полосы и мотки горячекатаные, калиброванные и со специальной отделкой поверхности (далее - металлопродукция) из инструментальной нелегированной (углеродистой) стали, а также в части норм химического состава - на слитки, заготовку, лист, ленту, проволоку и другую металлопродукцию.
2. Нормативные ссылки
В настоящем стандарте использованы ссылки на следующие стандарты:
ГОСТ 8.001-80. Государственная система обеспечения единства измерений. Организация и порядок проведения государственных испытаний средств измерений
ГОСТ 8.326-89. Государственная система обеспечения единства измерений. Метрологическая аттестация средств измерений
ГОСТ 103-76. Полоса стальная горячекатаная. Сортамент
ГОСТ 166-89 (ИСО 3599-76). Штангенциркули. Технические условия
ГОСТ 427-75. Линейки измерительные металлические. Технические условия
ГОСТ 1051-73. Прокат калиброванный. Общие технические условия
ГОСТ 1133-71. Сталь кованая круглая и квадратная. Сортамент
ГОСТ 1497-84 (ИСО 6892-84). Металлы. Методы испытания на растяжение
ГОСТ 1763-68 (ИСО 3887-77). Сталь. Методы определения глубины обезуглероженного слоя
ГОСТ 2216-84. Калибры-скобы гладкие регулируемые. Технические условия
ГОСТ 2283-79. Лента холоднокатаная из инструментальной и пружинной стали. Технические условия
ГОСТ 2590-88. Прокат стальной горячекатаный круглый. Сортамент
ГОСТ 2591-88. Прокат стальной горячекатаный квадратный. Сортамент
ГОСТ 2879-88. Прокат стальной горячекатаный шестигранный. Сортамент
ГОСТ 3749-77. Угольники поверочные 90°. Технические условия
ГОСТ 4405-75. Полосы горячекатаные и кованые из инструментальной стали. Сортамент
ГОСТ 5378-88. Угломеры с нониусом. Технические условия
ГОСТ 6507-90. Микрометры. Технические условия
ГОСТ 7417-75. Сталь калиброванная круглая. Сортамент
ГОСТ 7502-98. Рулетки измерительные металлические. Технические условия
ГОСТ 7564-97. Прокат. Общие правила отбора проб, заготовок и образцов для механических и технологических испытаний
ГОСТ 7565-81 (ИСО 377-2-89). Чугун, сталь и сплавы. Метод отбора проб для определения химического состава
ГОСТ 7566-94. Металлопродукция. Приемка, маркировка, упаковка, транспортирование и хранение
ГОСТ 8559-75. Сталь калиброванная квадратная. Сортамент
ГОСТ 8560-78. Прокат калиброванный шестигранный. Сортамент
ГОСТ 8817-82. Металлы. Метод испытания на осадку
ГОСТ 9012-59 (ИСО 410-82, ИСО 6506-81). Металлы. Метод измерения твердости по Бринеллю
ГОСТ 9013-59 (ИСО 6508-86). Металлы. Метод измерения твердости по Роквеллу
ГОСТ 10243-75. Сталь. Метод испытаний и оценки макроструктуры
ГОСТ 14955-77. Сталь качественная круглая со специальной отделкой поверхности. Технические условия
ГОСТ 18895-97. Сталь. Методы фотоэлектрического спектрального анализа
ГОСТ 21996-76. Лента стальная холоднокатаная термообработанная. Технические условия
ГОСТ 22536.0-87. Сталь углеродистая и чугун нелегированный. Общие требования к методам анализа
ГОСТ 22536.1-88. Сталь углеродистая и чугун нелегированный. Методы определения общего углерода и графита
ГОСТ 22536.2-87. Сталь углеродистая и чугун нелегированный. Методы определения серы
ГОСТ 22536.3-88. Сталь углеродистая и чугун нелегированный. Методы определения фосфора
ГОСТ 22536.4-88. Сталь углеродистая и чугун нелегированный. Методы определения кремния
ГОСТ 22536.5-87 (ИСО 629-82). Сталь углеродистая и чугун нелегированный. Методы определения марганца
ГОСТ 22536.7-88. Сталь углеродистая и чугун нелегированный. Методы определения хрома
ГОСТ 22536.8-87. Сталь углеродистая и чугун нелегированный. Методы определения меди
ГОСТ 22536.9-88. Сталь углеродистая и чугун нелегированный. Методы определения никеля
ГОСТ 26877-91. Металлопродукция. Методы измерения отклонений формы
ГОСТ 28033-89. Сталь. Метод рентгенофлюоресцентного анализа.
3. Классификация, основные параметры и размеры
3.1. Классификация
3.1.1. По назначению в зависимости от марки стали (Приложение А).
3.1.2. По химическому составу металлопродукцию подразделяют на:
- качественную;
- высококачественную - А.
3.1.3. По назначению в зависимости от массовой доли хрома, никеля и меди металлопродукцию подразделяют на три группы:
1 - для продукции всех видов, в том числе для сердечников, кроме патентированной проволоки и ленты;
2 - для патентированной проволоки и ленты;
3 - для продукции всех видов (в том числе для горячекатаных и холоднокатаных листов и лент), технология изготовления которой предусматривает многократные нагревы, усиливающие возможность проявления графитизации стали, а также для продукции, от которой требуется повышенная прокаливаемость (кроме проката для сердечников, патентированной проволоки и ленты).
3.1.4. По способу дальнейшей обработки горячекатаные и кованые прутки и полосы подразделяют на подгруппы:
а - для горячей обработки давлением (в том числе для осадки, высадки), а также для холодного волочения;
б - для холодной механической обработки (обточки, строжки, фрезерования и т.д.).
3.1.5. По качеству и отделке поверхности металлопродукцию подразделяют на группы:
горячекатаную и кованую:
- 2ГП - для подгруппы а,
- 3ГП - для подгруппы б;
калиброванную - на Б и В;
со специальной обработкой поверхности - на В, Г, Д.
3.1.6. По состоянию материала металлопродукцию изготовляют:
- без термической обработки;
- термически обработанной - ТО;
- нагартованной - НГ (для калиброванных и со специальной отделкой поверхности прутков).
Группа металлопродукции, а также назначение (для металлопродукции 1-й группы, используемой для изготовления сердечников), способ дальнейшей обработки, состояние материала, группа отделки поверхности должны быть указаны в заказе.
3.2. Марки
3.2.1. Марки и химический состав стали по плавочному анализу должны соответствовать таблицам 1 и 2.
Таблица 1
Марка стали Массовая доля элемента, %
углерода кремния марганца серы фосфора
не более
У7 0,65 - 0,74 0,17 - 0,33 0,17 - 0,33 0,028 0,030
У8 0,75 - 0,84 0,17 - 0,33 0,17 - 0,33 0,028 0,030
У8Г 0,80 - 0,90 0,17 - 0,33 0,33 - 0,58 0,028 0,030
У9 0,85 - 0,94 0,17 - 0,33 0,17 - 0,33 0,028 0,030
У10 0,95 - 1,09 0,17 - 0,33 0,17 - 0,33 0,028 0,030
У12 1,10 - 1,29 0,17 - 0,33 0,17 - 0,33 0,028 0,030
У7А 0,65 - 0,74 0,17 - 0,33 0,17 - 0,28 0,018 0,025
У8А 0,75 - 0,84 0,17 - 0,33 0,17 - 0,28 0,018 0,025
У8ГА 0,80 - 0,90 0,17 - 0,33 0,33 - 0,58 0,018 0,025
У9А 0,85 - 0,94 0,17 - 0,33 0,17 - 0,28 0,018 0,025
У10А 0,95 - 1,09 0,17 - 0,33 0,17 - 0,28 0,018 0,025
Для просмотра документа целиком скачайте его >>>
