"ГОСТ 22897-86. Межгосударственный стандарт. Трубы бесшовные холоднодеформированные из сплавов на основе титана. Технические условия"
Скачать текст бесплатно в формате MS Word
Поделитесь данным материалом с друзьями:

Скачать

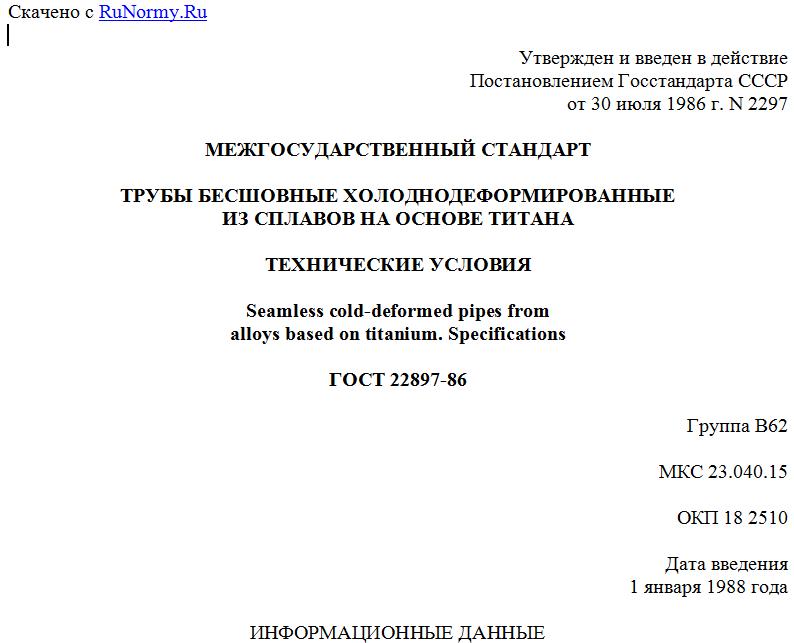

Утвержден и введен в действие
Постановлением Госстандарта СССР
от 30 июля 1986 г. N 2297

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ТРУБЫ БЕСШОВНЫЕ ХОЛОДНОДЕФОРМИРОВАННЫЕ
ИЗ СПЛАВОВ НА ОСНОВЕ ТИТАНА

ТЕХНИЧЕСКИЕ УСЛОВИЯ

Seamless cold-deformed pipes from
alloys based on titanium. Specifications

ГОСТ 22897-86

Группа В62

МКС 23.040.15

ОКП 18 2510

Дата введения
1 января 1988 года

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. Разработан Министерством черной металлургии СССР.
Разработчики:
Е.А. Близнюков, В.П. Сокуренко, Ю.М. Миронов, Г.Ю. Шапошникова.
Внесен Министерством черной металлургии СССР.
Член Коллегии В.Г. Антипин.
2. Утвержден и введен в действие Постановлением Государственного комитета СССР по стандартам от 30.07.86 N 2297.
Изменение N 2 принято Межгосударственным советом по стандартизации, метрологии и сертификации (Протокол N 10 от 03.10.1996).
За принятие изменения проголосовали:

---------------------------T--------------------------------------¬
¦ Наименование государства ¦  Наименование национального органа   ¦
¦                          ¦          по стандартизации           ¦
+--------------------------+--------------------------------------+
¦Азербайджанская Республика¦Азгосстандарт                         ¦
¦Республика Армения        ¦Армгосстандарт                        ¦
¦Республика Беларусь       ¦Госстандарт Республики Беларусь       ¦
¦Республика Казахстан      ¦Госстандарт Республики Казахстан      ¦
¦Кыргызская Республика     ¦Кыргызстандарт                        ¦
¦Республика Молдова        ¦Молдовастандарт                       ¦
¦Российская Федерация      ¦Госстандарт России                    ¦
¦Республика Таджикистан    ¦Таджикгосстандарт                     ¦
¦Туркменистан              ¦Главгосинспекция "Туркменстандартлары"¦
¦Республика Узбекистан     ¦Узгосстандарт                         ¦
¦Украина                   ¦Госстандарт Украины                   ¦
L--------------------------+---------------------------------------

3. Взамен ГОСТ 22897-77.
4. Ссылочные нормативно-технические документы

-------------------------------------------T---------------------
  Обозначение НТД, на который дана ссылка  ¦    Номер пункта
-------------------------------------------+---------------------
ГОСТ 503-81                                ¦5.5
ГОСТ 2991-85                               ¦5.3
ГОСТ 3282-74                               ¦5.5
ГОСТ 3560-73                               ¦5.5
ГОСТ 3845-75                               ¦4.7
ГОСТ 6507-90                               ¦4.3
ГОСТ 7502-89                               ¦4.3
ГОСТ 8026-92                               ¦4.10
ГОСТ 8273-75                               ¦5.3
ГОСТ 8694-75                               ¦4.6
ГОСТ 8695-75                               ¦4.5
ГОСТ 8828-89                               ¦5.3
ГОСТ 10006-80                              ¦4.4
ГОСТ 10198-91                              ¦5.3
ГОСТ 14192-96                              ¦5.4, 5.6
ГОСТ 15846-79                              ¦5.7
ГОСТ 18360-93                              ¦4.3
ГОСТ 18365-93                              ¦4.3
ГОСТ 19040-81                              ¦4.4
ГОСТ 19807-91                              ¦2.2, 2.4
ГОСТ 24634-81                              ¦5.3
ТУ 2-034-225-87                            ¦4.10

5. Ограничение срока действия снято по Протоколу N 2-92 Межгосударственного совета по стандартизации, метрологии и сертификации (ИУС 2-93).
6. Издание с Изменениями N 1, 2, утвержденными в феврале 1993 г., апреле 2001 г. (ИУС 9-93, 7-2001).

Настоящий стандарт распространяется на бесшовные холоднокатаные и холоднотянутые трубы из сплавов на основе титана.
(Измененная редакция, Изм. N 1).

1. СОРТАМЕНТ

1.1. Размеры труб должны соответствовать указанным в табл. 1.

Таблица 1

---------T-----------------------------------------------------------------------------------------------------------
Наружный ¦                           Длина мерной трубы, м, не более, при толщине стенки, мм
диаметр +---T---T---T---T---T---T---T---T---T---T---T---T---T---T---T---T---T---T---T---T---T---T---T---T---T---T---
трубы, мм¦0,5¦0,6¦0,8¦1,0¦1,2¦1,4¦1,5¦1,6¦1,8¦2,0¦2,2¦2,5¦2,8¦3,0¦3,2¦3,5¦4,0¦4,5¦5,0¦5,5¦6,0¦6,5¦7,0¦7,5¦8,0¦8,5¦9,0
---------+---+---+---+---+---+---+---+---+---+---+---+---+---+---+---+---+---+---+---+---+---+---+---+---+---+---+---
5,8      ¦-  ¦-  ¦-  ¦4,0¦4,0¦4,0¦4,0¦-  ¦-  ¦-  ¦-  ¦-  ¦-  ¦-  ¦-  ¦-  ¦-  ¦-  ¦-  ¦-  ¦-  ¦-  ¦-  ¦-  ¦-  ¦-  ¦-
6        ¦4,0¦4,0¦4,0¦4,0¦4,0¦4,0¦4,0¦-  ¦-  ¦-  ¦-  ¦-  ¦-  ¦-  ¦-  ¦-  ¦-  ¦-  ¦-  ¦-  ¦-  ¦-  ¦-  ¦-  ¦-  ¦-  ¦-
7        ¦4,0¦4,0¦4,0¦4,0¦4,0¦4,0¦4,0¦-  ¦-  ¦-  ¦-  ¦-  ¦-  ¦-  ¦-  ¦-  ¦-  ¦-  ¦-  ¦-  ¦-  ¦-  ¦-  ¦-  ¦-  ¦-  ¦-
8        ¦4,0¦4,0¦4,0¦5,0¦5,0¦5,0¦5,0¦-  ¦-  ¦-  ¦-  ¦-  ¦-  ¦-  ¦-  ¦-  ¦-  ¦-  ¦-  ¦-  ¦-  ¦-  ¦-  ¦-  ¦-  ¦-  ¦-
9        ¦3,0¦4,0¦4,0¦5,0¦5,0¦5,0¦5,0¦-  ¦-  ¦-  ¦-  ¦-  ¦-  ¦-  ¦-  ¦-  ¦-  ¦-  ¦-  ¦-  ¦-  ¦-  ¦-  ¦-  ¦-  ¦-  ¦-
10       ¦3,0¦4,0¦4,0¦6,0¦6,0¦6,0¦6,0¦-  ¦6,0¦6,0¦-  ¦-  ¦-  ¦-  ¦-  ¦-  ¦-  ¦-  ¦-  ¦-  ¦-  ¦-  ¦-  ¦-  ¦-  ¦-  ¦-
11       ¦3,0¦3,0¦4,0¦6,0¦6,0¦6,0¦6,0¦-  ¦6,0¦6,0¦-  ¦-  ¦-  ¦-  ¦-  ¦-  ¦-  ¦-  ¦-  ¦-  ¦-  ¦-  ¦-  ¦-  ¦-  ¦-  ¦-
12       ¦3,0¦3,0¦4,0¦6,0¦6,0¦6,0¦6,0¦6,0¦6,0¦6,0¦-  ¦-  ¦-  ¦-  ¦-  ¦-  ¦-  ¦-  ¦-  ¦-  ¦-  ¦-  ¦-  ¦-  ¦-  ¦-  ¦-
13       ¦3,0¦3,0¦4,0¦7,0¦7,0¦7,0¦7,0¦7,0¦7,0¦7,0¦2,8¦2,8¦2,8¦-  ¦-  ¦-  ¦-  ¦-  ¦-  ¦-  ¦-  ¦-  ¦-  ¦-  ¦-  ¦-  ¦-
14       ¦3,0¦3,0¦4,0¦7,0¦7,0¦7,0¦7,0¦7,0¦7,0¦7,0¦7,0¦7,0¦2,8¦-  ¦-  ¦-  ¦-  ¦-  ¦-  ¦-  ¦-  ¦-  ¦-  ¦-  ¦-  ¦-  ¦-
15       ¦3,0¦3,0¦3,0¦7,0¦7,0¦7,0¦7,0¦7,0¦7,0¦7,0¦7,0¦7,0¦2,8¦-  ¦-  ¦-  ¦-  ¦-  ¦-  ¦-  ¦-  ¦-  ¦-  ¦-  ¦-  ¦-  ¦-
16       ¦3,0¦3,0¦3,0¦7,0¦7,0¦7,0¦7,0¦7,0¦7,0¦7,0¦7,0¦7,0¦2,8¦-  ¦-  ¦-  ¦-  ¦-  ¦-  ¦-  ¦-  ¦-  ¦-  ¦-  ¦-  ¦-  ¦-
18       ¦3,0¦3,0¦3,0¦7,0¦7,0¦7,0¦7,0¦7,0¦7,0¦7,0¦7,0¦7,0¦7,0¦7,0¦-  ¦-  ¦-  ¦-  ¦-  ¦-  ¦-  ¦-  ¦-  ¦-  ¦-  ¦-  ¦-
20       ¦3,0¦3,0¦3,0¦7,0¦7,0¦7,0¦7,0¦7,0¦7,0¦7,0¦7,0¦7,0¦7,0¦7,0¦-  ¦-  ¦-  ¦-  ¦-  ¦-  ¦-  ¦-  ¦-  ¦-  ¦-  ¦-  ¦-
21       ¦3,0¦3,0¦3,0¦7,0¦7,0¦7,0¦7,0¦7,0¦7,0¦7,0¦7,0¦7,0¦7,0¦7,0¦-  ¦-  ¦-  ¦-  ¦-  ¦-  ¦-  ¦-  ¦-  ¦-  ¦-  ¦-  ¦-
22       ¦3,0¦3,0¦3,0¦7,0¦7,0¦7,0¦7,0¦7,0¦7,0¦7,0¦7,0¦7,0¦7,0¦7,0¦6,0¦6,0¦-  ¦-  ¦-  ¦-  ¦-  ¦-  ¦-  ¦-  ¦-  ¦-  ¦-
23       ¦3,0¦3,0¦3,0¦7,0¦7,0¦7,0¦7,0¦7,0¦7,0¦7,0¦7,0¦7,0¦7,0¦7,0¦6,0¦6,0¦-  ¦-  ¦-  ¦-  ¦-  ¦-  ¦-  ¦-  ¦-  ¦-  ¦-
24       ¦3,0¦3,0¦3,0¦7,0¦7,0¦7,0¦7,0¦7,0¦7,0¦7,0¦7,0¦7,0¦7,0¦7,0¦6,0¦6,0¦-  ¦-  ¦-  ¦-  ¦-  ¦-  ¦-  ¦-  ¦-  ¦-  ¦-
25       ¦3,0¦3,0¦3,0¦7,0¦7,0¦7,0¦7,0¦7,0¦7,0¦7,0¦7,0¦7,0¦7,0¦7,0¦6,0¦6,0¦-  ¦-  ¦-  ¦-  ¦-  ¦-  ¦-  ¦-  ¦-  ¦-  ¦-
27       ¦3,0¦3,0¦3,0¦7,0¦7,0¦7,0¦7,0¦7,0¦7,0¦7,0¦7,0¦7,0¦7,0¦7,0¦6,0¦6,0¦-  ¦-  ¦-  ¦-  ¦-  ¦-  ¦-  ¦-  ¦-  ¦-  ¦-
28       ¦3,0¦3,0¦3,0¦7,0¦7,0¦7,0¦7,0¦7,0¦7,0¦7,0¦7,0¦7,0¦7,0¦7,0¦6,0¦6,0¦5,0¦-  ¦-  ¦-  ¦-  ¦-  ¦-  ¦-  ¦-  ¦-  ¦-
29       ¦3,0¦3,0¦3,0¦7,0¦7,0¦7,0¦7,0¦7,0¦7,0¦7,0¦7,0¦7,0¦7,0¦7,0¦6,0¦6,0¦5,0¦-  ¦-  ¦-  ¦-  ¦-  ¦-  ¦-  ¦-  ¦-  ¦-
30       ¦3,0¦3,0¦3,0¦7,0¦7,0¦7,0¦7,0¦7,0¦7,0¦7,0¦7,0¦7,0¦7,0¦7,0¦6,0¦6,0¦5,0¦-  ¦-  ¦-  ¦-  ¦-  ¦-  ¦-  ¦-  ¦-  ¦-
32       ¦3,0¦3,0¦3,0¦7,0¦7,0¦7,0¦6,0¦6,0¦6,0¦6,0¦6,0¦6,0¦5,5¦5,5¦5,0¦5,0¦4,0¦3,0¦3,0¦-  ¦-  ¦-  ¦-  ¦-  ¦-  ¦-  ¦-
33       ¦3,0¦3,0¦3,0¦7,0¦7,0¦7,0¦6,0¦6,0¦6,0¦6,0¦6,0¦5,5¦5,5¦5,5¦5,5¦5,0¦4,0¦3,0¦3,0¦-  ¦-  ¦-  ¦-  ¦-  ¦-  ¦-  ¦-
34       ¦3,0¦3,0¦3,0¦7,0¦7,0¦7,0¦6,0¦6,0¦6,0¦6,0¦6,0¦5,5¦5,5¦5,5¦5,0¦5,0¦4,0¦3,0¦3,0¦-  ¦-  ¦-  ¦-  ¦-  ¦-  ¦-  ¦-
35       ¦3,0¦3,0¦3,0¦7,0¦7,0¦7,0¦6,0¦6,0¦6,0¦6,0¦6,0¦5,5¦5,5¦5,5¦5,0¦5,0¦4,0¦3,0¦3,0¦-  ¦-  ¦-  ¦-  ¦-  ¦-  ¦-  ¦-
36       ¦3,0¦3,0¦3,0¦7,0¦7,0¦7,0¦6,0¦6,0¦6,0¦6,0¦6,0¦5,5¦5,5¦5,5¦5,0¦5,0¦4,0¦3,0¦3,0¦-  ¦-  ¦-  ¦-  ¦-  ¦-  ¦-  ¦-
38       ¦3,0¦3,0¦3,0¦7,0¦7,0¦7,0¦6,0¦6,0¦6,0¦6,0¦6,0¦5,5¦5,5¦5,5¦5,0¦5,0¦4,0¦3,0¦3,0¦-  ¦-  ¦-  ¦-  ¦-  ¦-  ¦-  ¦-
40       ¦3,0¦3,0¦3,0¦5,0¦5,0¦5,0¦5,0¦5,0¦5,0¦4,5¦4,5¦4,5¦4,5¦4,5¦4,0¦4,0¦4,0¦3,0¦3,0¦-  ¦-  ¦-  ¦-  ¦-  ¦-  ¦-  ¦-
42       ¦3,0¦3,0¦3,0¦5,0¦5,0¦5,0¦4,5¦4,5¦4,5¦4,5¦4,5¦4,5¦4,5¦4,5¦4,0¦4,0¦4,0¦3,0¦2,5¦2,5¦2,5¦-  ¦-  ¦-  ¦-  ¦-  ¦-
45       ¦3,0¦3,0¦3,0¦5,0¦5,0¦5,0¦4,5¦4,5¦4,5¦4,5¦4,5¦4,5¦4,5¦4,5¦4,0¦4,0¦4,0¦3,0¦2,5¦2,5¦2,5¦2,5¦2,5¦-  ¦-  ¦-  ¦-
48       ¦3,0¦3,0¦3,0¦5,0¦5,0¦5,0¦4,5¦4,5¦4,5¦4,5¦4,5¦4,5¦4,5¦4,5¦3,0¦3,0¦3,0¦2,5¦2,5¦2,5¦2,5¦2,5¦2,5¦-  ¦-  ¦-  ¦-
50       ¦2,5¦2,5¦3,0¦5,0¦5,0¦5,0¦5,0¦4,5¦4,5¦4,5¦4,5¦4,5¦3,5¦3,5¦3,5¦3,0¦3,0¦3,0¦2,5¦2,5¦2,5¦2,5¦2,5¦-  ¦-  ¦-  ¦-
51       ¦2,5¦2,5¦3,0¦5,0¦5,0¦5,0¦5,0¦4,0¦4,0¦4,0¦4,0¦4,0¦3,5¦3,5¦3,5¦3,0¦3,0¦3,0¦2,5¦2,5¦2,5¦2,5¦2,5¦-  ¦-  ¦-  ¦-
53       ¦2,5¦2,5¦3,0¦5,0¦5,0¦5,0¦5,0¦4,0¦4,0¦4,0¦4,0¦4,0¦3,5¦3,5¦3,5¦3,0¦3,0¦3,0¦2,5¦2,5¦2,5¦2,5¦2,5¦-  ¦-  ¦-  ¦-
54       ¦2,5¦2,5¦3,0¦5,0¦5,0¦5,0¦4,0¦4,0¦4,0¦4,0¦4,0¦3,5¦3,5¦3,5¦3,0¦3,0¦3,0¦2,5¦2,5¦2,0¦2,0¦2,0¦2,0¦-  ¦-  ¦-  ¦-
56       ¦2,5¦2,5¦3,0¦5,0¦5,0¦5,0¦4,0¦4,0¦4,0¦4,0¦4,0¦3,5¦3,5¦3,5¦3,0¦3,0¦3,0¦2,5¦2,5¦2,0¦2,0¦2,0¦2,0¦-  ¦-  ¦-  ¦-
57       ¦2,5¦2,5¦3,0¦5,0¦5,0¦4,0¦4,0¦4,0¦4,0¦4,0¦4,0¦3,5¦3,5¦3,5¦3,0¦3,0¦3,0¦2,5¦2,0¦2,0¦2,0¦2,0¦2,0¦-  ¦-  ¦-  ¦-
60       ¦2,5¦2,5¦3,0¦5,0¦5,0¦5,0¦4,0¦4,0¦4,0¦3,5¦3,5¦3,5¦3,5¦3,0¦2,5¦2,5¦2,5¦2,0¦2,0¦2,5¦2,0¦2,0¦2,0¦-  ¦-  ¦-  ¦-
63       ¦2,5¦2,5¦3,0¦3,0¦3,0¦3,0¦3,5¦3,5¦3,5¦3,5¦3,5¦3,0¦3,0¦3,0¦2,5¦2,5¦2,5¦2,0¦2,0¦2,5¦2,0¦2,0¦2,0¦-  ¦-  ¦-  ¦-
Для просмотра документа целиком скачайте его >>>
