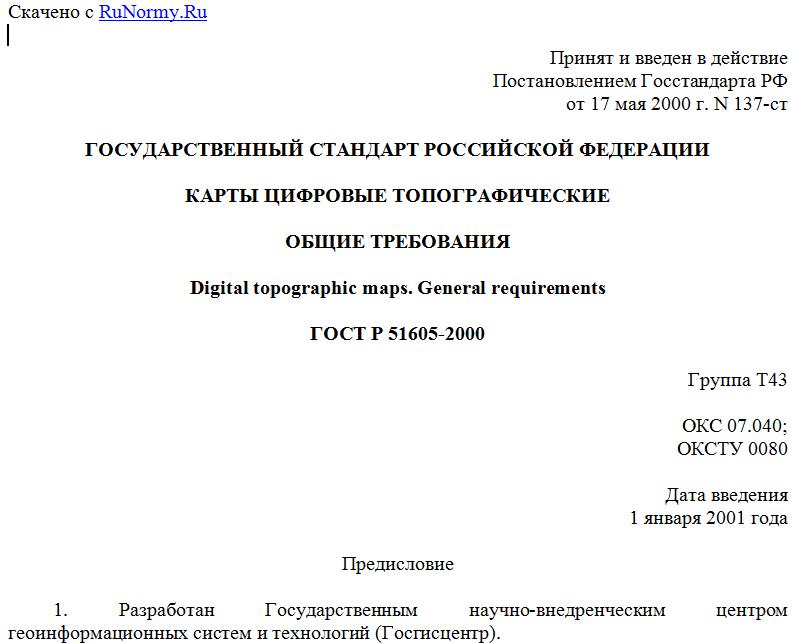

Принят и введен в действие
Постановлением Госстандарта РФ
от 17 мая 2000 г. N 137-ст
ГОСУДАРСТВЕННЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
КАРТЫ ЦИФРОВЫЕ ТОПОГРАФИЧЕСКИЕ
ОБЩИЕ ТРЕБОВАНИЯ
Digital topographic maps. General requirements
ГОСТ Р 51605-2000
Группа Т43
ОКС 07.040;
ОКСТУ 0080
Дата введения
1 января 2001 года
Предисловие
1. Разработан Государственным научно-внедренческим центром геоинформационных систем и технологий (Госгисцентр).
Внесен Техническим комитетом по стандартизации ТК 394 "Географическая информация/геоматика".
2. Принят и введен в действие Постановлением Госстандарта России от 17 мая 2000 г. N 137-ст.
3. Введен впервые.
1. Область применения
Настоящий стандарт устанавливает основные требования к цифровым топографическим картам масштабов 1:10000, 1:25000, 1:50000, 1:100000, 1:200000, 1:500000, 1:1000000, общие требования к процессу их создания и обновления, а также к используемому при этом информационному и программному обеспечению.
Положения настоящего стандарта подлежат применению расположенными на территории Российской Федерации учреждениями, организациями и предприятиями независимо от ведомственной принадлежности и форм собственности, имеющими лицензию Федеральной службы геодезии и картографии России на изготовление и распространение цифровых топографических карт (ЦТК).
2. Нормативные ссылки
В настоящем стандарте использованы ссылки на следующие стандарты:
ГОСТ 21667-76. Картография. Термины и определения
ГОСТ 28441-99. Картография цифровая. Термины и определения
ГОСТ Р 51606-2000. Карты цифровые топографические. Система классификации и кодирования цифровой картографической информации. Общие требования
ГОСТ Р 51607-2000. Карты цифровые топографические. Правила цифрового описания картографической информации. Общие требования
ГОСТ Р 51608-2000. Карты цифровые топографические. Требования к качеству
ОСТ 68-3.5-99. Карты цифровые топографические. Обменный формат. Общие требования.
3. Сокращения
ЦТК - цифровая топографическая карта
ЦКГФ - Центральный картографо-геодезический фонд
НЛ - номенклатурный лист
ЦКИ - цифровая картографическая информация
НД - нормативный документ
4. Определения
4.1. В настоящем стандарте использованы термины по ГОСТ 21667, ГОСТ 28441, а также термины, определения к которым даны в ГОСТ Р 51606, ГОСТ Р 51607, ОСТ 68-3.5 и следующие термины с соответствующими определениями.
4.2. Метрическая информация (метрика) объекта цифровой топографической карты: часть информации в составе объекта цифровой топографической карты, описывающая положение и плановые очертания объекта топографической карты.
4.3. Метрическая согласованность объектов цифровой топографической карты: совпадение точек координатного описания объектов цифровой топографической карты в местах их взаимных примыканий, пересечений или общих участков.
4.4. Номенклатурный лист цифровой топографической карты: цифровая картографическая информация, сформированная в рамках номенклатурного листа топографической карты.
4.5. Объект топографической карты: структурная единица картографической информации, отображающая объект местности или другую информацию, являющуюся обязательной для отображения на топографической карте.
4.6. Объект цифровой топографической карты: структурная единица цифровой картографической информации, описывающая объект местности или другую информацию, являющуюся обязательной в составе цифровой топографической карты.
4.7. Семантическая информация (семантика) объекта цифровой топографической карты: часть информации в составе объекта цифровой топографической карты, описывающая сущность и свойства объекта топографической карты.
5. Требования к процессу создания и обновления
цифровых топографических карт
5.1. ЦТК создают в масштабах 1:10000, 1:25000, 1:50000, 1:100000, 1:200000, 1:500000, 1:1000000 и формируют в виде массивов цифровой картографической информации (множеств объектов ЦТК) на участки территории, ограниченные рамками номенклатурных листов соответствующих топографических карт того же масштаба.
5.2. ЦТК предназначены для использования в геоинформационных системах и автоматизированных информационных системах создания и ведения кадастров различного назначения. Содержание ЦТК должно обеспечивать возможность их использования в автоматизированных технологиях картографического производства.
5.3. ЦТК создают и обновляют с использованием информационного обеспечения, которое включает в себя обменный формат цифровой топографической карты, классификатор цифровой картографической информации и правила цифрового описания картографической информации, требования к которым установлены в ГОСТ Р 51606; ГОСТ Р 51607; ОСТ 68-3.5.
5.4. ЦТК должны создаваться и обновляться путем автоматизированной обработки результатов растрового сканирования расчлененных оригиналов (диапозитивов постоянного хранения) или тиражных оттисков (при необходимости) топографических карт, отражающих современное состояние местности, или методами аналитической и цифровой фотограмметрии.
При создании ЦТК масштабов 1:10000 и 1:25000 могут быть также использованы материалы наземной автоматизированной топографической съемки.
ЦТК крупных масштабов используют в процессе создания ЦТК более мелких масштабов.
5.5. При создании и обновлении ЦТК используют картографические, аэрокосмические и топографические материалы (в том числе представленные в цифровой форме), полнота и точность которых удовлетворяют требованиям к ЦТК создаваемого масштаба, а также дополнительные и справочные материалы (включая материалы ЦКГФ, территориальных инспекций Госгеонадзора и справочно-информационных систем других ведомств), гарантирующие современность и достоверность помещенных в них сведений.
5.6. С целью приведения содержания ЦТК в соответствие с современным состоянием местности их обновляют:
- оперативно - по мере поступления актуальных картографических материалов, получаемых при проектировании и строительстве новых сооружений;
- периодически - по материалам (в том числе представленным в цифровой форме), получаемым в результате специально предпринимаемых аэрофотосъемки, топографической, космической и других видов съемок.
Периодичность обновления ЦТК должна соответствовать периодичности обновления топографических карт базовых масштабов на территории Российской Федерации, установленной Роскартографией [1].
5.7. Выполнение основных требований к ЦТК должно обеспечиваться системой их редактирования, которое осуществляют на всех этапах создания и обновления ЦТК.
Качество ЦТК контролируют на следующих этапах:
- качество ИКМ (входной контроль);
- качество ЦКИ в процессе создания и обновления ЦТК;
- при приемке НЛ ЦТК отделом технического контроля;
- при передаче НЛ ЦТК в фонд (Центральный или территориальный).
Качество ЦТК должно соответствовать требованиям:
- ГОСТ Р 51608 - для ЦТК, создаваемых по картографическим материалам;
- НД - для ЦТК, создаваемых по иным исходным материалам.
5.8. Требования к ЦТК должны быть выполнены независимо от методов, технологий, технических и программных средств, используемых при создании и обновлении ЦТК.
6. Требования к цифровым топографическим картам
6.1. Требования к полноте информации
6.1.1. ЦТК должны содержать все объекты, соответствующие их масштабу и состоянию описываемой ими местности. Объекты ЦТК должны принадлежать одному из следующих элементов содержания цифровой топографической карты:
- математическая основа;
- опорные пункты;
- рельеф суши;
- гидрография и гидротехнические сооружения;
- населенные пункты;
- промышленные, сельскохозяйственные и социально-культурные объекты;
- дорожная сеть и дорожные сооружения;
- растительный покров и грунты;
- границы, ограждения и прочие объекты;
- подписи собственных названий объектов и пояснительные подписи (качественные и количественные характеристики и другие пояснения).
6.1.2. Цифровое описание объектов ЦТК должно включать в себя:
- идентификатор объекта;
- семантику объекта;
- метрику объекта.
6.1.2.1. Для выделения данных о конкретном объекте из общего массива информации идентификатор объекта ЦТК в сочетании с его кодом должен быть уникальным в составе НЛ ЦТК.
6.1.2.2. Семантика объекта ЦТК включает в себя данные о его количественных и качественных характеристиках в объеме, определяемом требованиями к представлению этого объекта на топографических картах соответствующего масштаба. Семантика объекта ЦТК должна обеспечивать однозначное соответствие объекта описания и его цифрового представления в составе ЦТК.
6.1.2.3. Объем метрики объектов ЦТК должен соответствовать характеру локализации, который принят для описания объекта данного типа. Характер локализации должен быть точечный, линейный, площадной или в виде подписи.
6.1.3. При создании и обновлении НЛ ЦТК должна быть обеспечена метрическая согласованность объектов ЦТК.
В рамках НЛ ЦТК все участки местности, площадь которых отображается в масштабе карты, должны быть описаны в качестве объекта ЦТК с площадным характером локализации.
