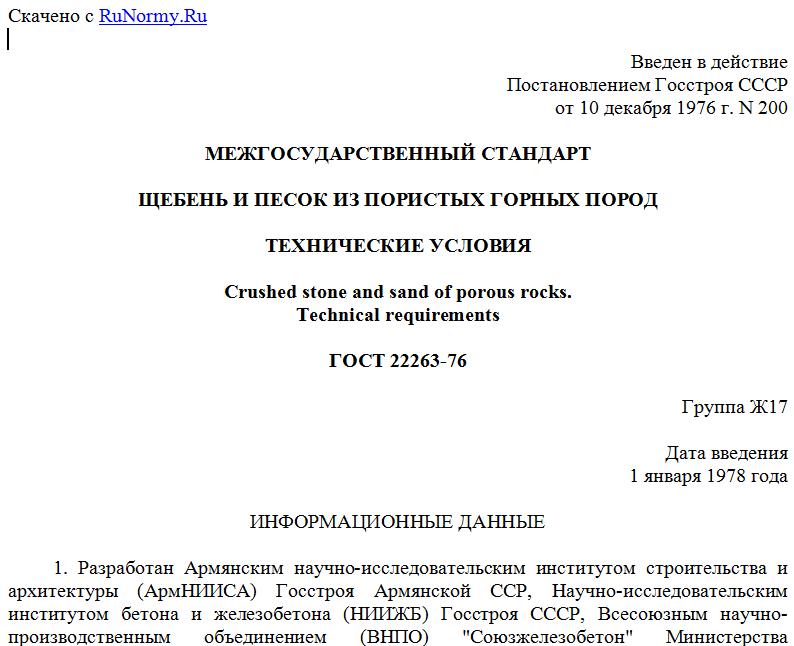

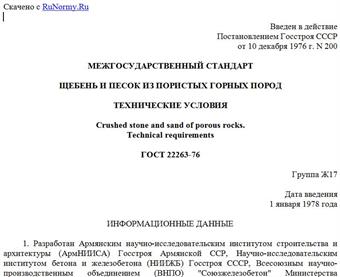

Введен в действие
Постановлением Госстроя СССР
от 10 декабря 1976 г. N 200
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ЩЕБЕНЬ И ПЕСОК ИЗ ПОРИСТЫХ ГОРНЫХ ПОРОД
ТЕХНИЧЕСКИЕ УСЛОВИЯ
Crushed stone and sand of porous rocks.
Technical requirements
ГОСТ 22263-76
Группа Ж17
Дата введения
1 января 1978 года
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. Разработан Армянским научно-исследовательским институтом строительства и архитектуры (АрмНИИСА) Госстроя Армянской ССР, Научно-исследовательским институтом бетона и железобетона (НИИЖБ) Госстроя СССР, Всесоюзным научно-производственным объединением (ВНПО) "Союзжелезобетон" Министерства промышленности строительных материалов СССР, Дальневосточным Промстройниипроектом Министерства строительства СССР, Всесоюзным научно-исследовательским и проектно-изыскательским институтом по проблемам добычи, транспорта и переработки минерального сырья в промышленности строительных материалов (ВНИПИИстромсырье) Министерства промышленности строительных материалов СССР, Ростовским инженерно-строительным институтом (РИСИ) Министерства высшего и среднего специального образования РСФСР.
Внесен Госстроем Армянской ССР.
2. Утвержден и введен в действие Постановлением Государственного комитета Совета Министров СССР по делам строительства от 10.12.76 N 200.
Изменение N 1 принято Межгосударственной научно-технической комиссией по стандартизации, техническому нормированию и сертификации в строительстве (МНТКС) 17.05.2000.
За принятие изменения проголосовали:
--------------------------T---------------------------------------
Наименование государства ¦ Наименование органа государственного
¦ управления строительством
--------------------------+---------------------------------------
Азербайджанская Республика¦Госстрой Азербайджанской Республики
Республика Армения ¦Министерство градостроительства
¦Республики Армения
Республика Беларусь ¦Минстройархитектуры Республики Беларусь
Республика Казахстан ¦Комитет по делам строительства
¦Министерства энергетики, индустрии
¦и торговли Республики Казахстан
Кыргызская Республика ¦Государственный Комитет при
¦Правительстве Кыргызской Республики
¦по архитектуре и строительству
Республика Молдова ¦Министерство окружающей среды
¦и благоустройств территорий
¦Республики Молдова
Российская Федерация ¦Госстрой России
Республика Таджикистан ¦Комитет по делам архитектуры
¦и строительства Республики Таджикистан
3. Введен впервые.
4. Ссылочные нормативно-технические документы.
---------------------------------------T--------------------------
Обозначение НТД, на который дана ссылка¦ Номер пункта, Приложения
---------------------------------------+--------------------------
ГОСТ 7076-99 ¦3.4
ГОСТ 8269.0-97 ¦2.13, 3.3
ГОСТ 8735-88 ¦2.13, 3.2
ГОСТ 9757-90 ¦1.3.6, 1.3.7, 1.6
ГОСТ 9758-86 ¦2.4, 2.13, 2.15, 3.1
ГОСТ 10178-85 ¦Приложение
ГОСТ 10181-2000 ¦ "
ГОСТ 12730.0-78 ¦ "
ГОСТ 27006-86 ¦ "
ГОСТ 30108-94 ¦3.6
5. Издание (апрель 2003 г.) с Изменением N 1, принятым в декабре 2000 г. (ИУС 5-2001).
Настоящий стандарт распространяется на щебень и песок из пористых горных пород вулканического (пемз, шлаков, туфов, крупнопористых базальтов, андезито-базальтов и андезитов) или осадочного происхождения (пористых известняков, известняков-ракушечников и других карбонатных пород, а также алевролитов, спонголитов, опоки и других кремнеземистых пород), предназначенные для применения в качестве заполнителей бетонов и строительных растворов, а также для теплоизоляции.
К природным пористым заполнителям относят щебень с объемной насыпной массой не более 1200 кг/м3 (по фракции 5 - 10 мм) и песок с объемной насыпной массой не более 1400 кг/м3.
1. Технические требования
1.1. По размеру зерен природные пористые заполнители подразделяют на щебень фракций 5 - 10; 5 - 20; 5 - 40; 10 - 20; 20 - 40 мм и песок: крупный, средний и мелкий.
1.2. По объемной насыпной массе природные пористые заполнители подразделяют на марки согласно табл. 1.
Таблица 1
--------------------------------T---------------------------------
Марка по объемной насыпной массе¦ Значение объемной насыпной
---------------T----------------+ массы, кг/м3
щебня ¦ песка ¦
---------------+----------------+---------------------------------
300 ¦ - ¦ Менее 300
350 ¦ - ¦ Св. 300 до 350
400 ¦ - ¦ " 350 " 400
500 ¦ 500 ¦ " 400 " 500
600 ¦ 600 ¦ " 500 " 600
700 ¦ 700 ¦ " 600 " 700
800 ¦ 800 ¦ " 700 " 800
900 ¦ 900 ¦ " 800 " 900
1000 ¦ 1000 ¦ " 900 " 1000
1100 ¦ 1100 ¦ " 1000 " 1100
1200 ¦ 1200 ¦ " 1100 " 1200
- ¦ 1300 ¦ " 1200 " 1300
- ¦ 1400 ¦ " 1300 " 1400
1.3. Щебень для бетона
1.3.1. Зерновой состав каждой фракции или смеси фракций щебня должен удовлетворять требованиям, указанным в табл. 2.
Таблица 2
---------------------T-------------------------T-----------T------
Размер отверстий ¦ D , для фракций с ¦ D ¦2D
контрольных сит ¦ наим ¦ наиб ¦ наиб
¦наименьшим размером зерен¦ ¦
+-----------T-------------+ ¦
¦ 5 мм ¦10 мм и более¦ ¦
---------------------+-----------+-------------+-----------+------
Полный остаток на ¦Не менее 95¦ Не менее 90 ¦Не более 10¦ 0
сите, % по объему ¦ ¦ ¦ ¦
1.3.2. Щебень не должен содержать пылевидных и глинистых частиц более 3% по массе. Содержание глины в комках не должно быть более 0,25% по массе.
1.3.1, 1.3.2. (Измененная редакция, Изм. N 1).
1.3.3. По содержанию зерен пластинчатой (лещадной) формы щебень должен удовлетворять требованиям табл. 3.
Таблица 3
------------------------T-----------------------------------------
Группа щебня по форме ¦ Содержание зерен пластинчатой (лещадной)
зерен ¦ формы, % по массе, не более
------------------------+-----------------------------------------
Обычная ¦ 30
Улучшенная ¦ 20
Кубовидная ¦ 15
Окатанная ¦ 10
К зернам пластинчатой (лещадной) формы относятся зерна щебня, у которых ширина или толщина менее длины в три и более раза.
Выпуск щебня с зернами окатанной формы производится по соглашению сторон.
