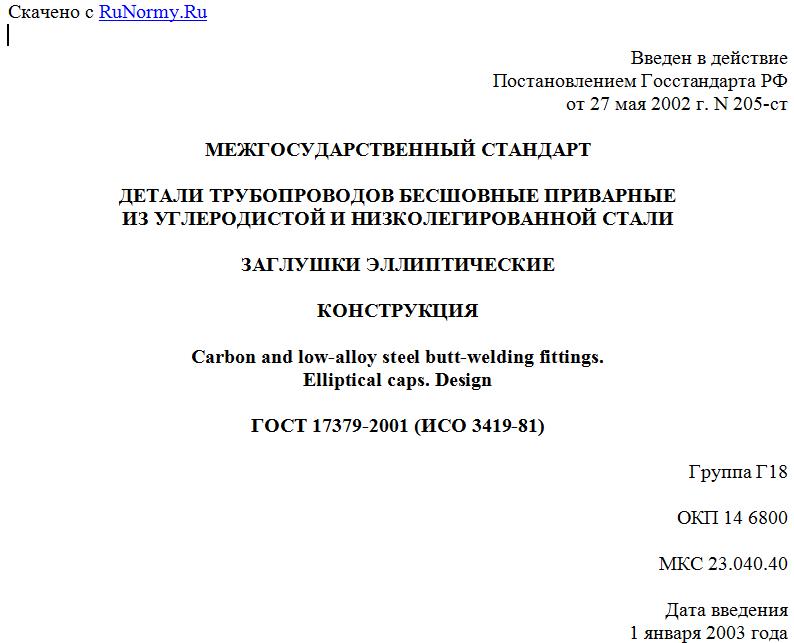

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ДЕТАЛИ ТРУБОПРОВОДОВ БЕСШОВНЫЕ ПРИВАРНЫЕ
ИЗ УГЛЕРОДИСТОЙ И НИЗКОЛЕГИРОВАННОЙ СТАЛИ
ЗАГЛУШКИ ЭЛЛИПТИЧЕСКИЕ
КОНСТРУКЦИЯ
Carbon and low-alloy steel butt-welding fittings.
Elliptical caps. Design
ГОСТ 17379-2001 (ИСО 3419-81)
Группа Г18
ОКП 14 6800
МКС 23.040.40
Дата введения
1 января 2003 года
Предисловие
1. Разработан ОАО "Корпорация Монтажспецстрой".
Внесен Государственным комитетом Российской Федерации по стандартизации и метрологии.
2. Принят Межгосударственным Советом по стандартизации, метрологии и сертификации (Протокол N 20 от 1 ноября 2001 г.).
За принятие проголосовали:
----------------------------T------------------------------------¬
¦ Наименование государства ¦ Наименование национального органа ¦
¦ ¦ по стандартизации ¦
+---------------------------+------------------------------------+
¦Азербайджанская Республика ¦Азгосстандарт ¦
¦Республика Армения ¦Армгосстандарт ¦
¦Республика Беларусь ¦Госстандарт Республики Беларусь ¦
¦Грузия ¦Грузстандарт ¦
¦Республика Казахстан ¦Госстандарт Республики Казахстан ¦
¦Кыргызская Республика ¦Кыргызстандарт ¦
¦Республика Молдова ¦Молдовастандарт ¦
¦Российская Федерация ¦Госстандарт России ¦
¦Республика Таджикистан ¦Таджикстандарт ¦
¦Туркменистан ¦Главгосслужба "Туркменстандартлары" ¦
¦Республика Узбекистан ¦Узгосстандарт ¦
¦Украина ¦Госстандарт Украины ¦
L---------------------------+-------------------------------------
3. Стандарт соответствует ИСО 3419-81 "Фитинги из легированной и нелегированной стали приварные встык" в части конструкции заглушек.
4. Постановлением Государственного комитета Российской Федерации по стандартизации и метрологии от 27 мая 2002 г. N 205-ст межгосударственный стандарт ГОСТ 17379-2001 (ИСО 3419-81) введен в действие непосредственно в качестве государственного стандарта Российской Федерации с 1 января 2003 г.
5. Взамен ГОСТ 17379-83.
1. Область применения
Настоящий стандарт распространяется на бесшовные приварные эллиптические заглушки из углеродистой и низколегированной стали.
Область применения заглушек - в соответствии с разделом 1 ГОСТ 17380.
Требования пунктов 4.1, 4.2 и раздела 5 являются обязательными, остальные требования - рекомендуемыми.
2. Нормативные ссылки
В настоящем стандарте использована ссылка на ГОСТ 17380-2001. Детали трубопроводов бесшовные приварные из углеродистой и низколегированной стали. Общие технические условия
3. Определения, обозначения и сокращения
Термины, их определения, обозначения и сокращения - по ГОСТ 17380.
4. Конструкция и размеры
4.1. Конструкция и размеры заглушек должны соответствовать указанным на рисунке 1 и в таблицах 1 и 2.
Рисунок 1
Таблица 1
Заглушки исполнения 1
Размеры в миллиметрах
-----------T------------T-------------T------------T-------------¬
¦ DN ¦ D ¦ Т ¦ К ¦ Масса, кг ¦
+----------+------------+-------------+------------+-------------+
¦ ¦ ¦ 2,0 ¦ ¦ - ¦
¦ 15 ¦ 21,3 ¦ 3,2 ¦ 25 ¦ 0,04 ¦
¦ ¦ ¦ 4,0 ¦ ¦ - ¦
+----------+------------+-------------+------------+-------------+
¦ ¦ ¦ 2,0 ¦ ¦ - ¦
¦ 20 ¦ 26,9 ¦ 3,2 ¦ 25 ¦ 0,07 ¦
¦ ¦ ¦ 4,0 ¦ ¦ - ¦
+----------+------------+-------------+------------+-------------+
¦ ¦ ¦ 2,3 ¦ ¦ - ¦
¦ 25 ¦ 33,7 ¦ 3,2 ¦ 38 ¦ 0,10 ¦
¦ ¦ ¦ 4,5 ¦ ¦ - ¦
+----------+------------+-------------+------------+-------------+
¦ ¦ ¦ 2,6 ¦ ¦ - ¦
¦ 32 ¦ 42,4 ¦ 3,6 ¦ 38 ¦ 0,14 ¦
¦ ¦ ¦ 5,0 ¦ ¦ - ¦
+----------+------------+-------------+------------+-------------+
¦ ¦ ¦ 2,6 ¦ ¦ - ¦
¦ 40 ¦ 48,3 ¦ 3,6 ¦ ¦ 0,17 ¦
¦ ¦ ¦ 5,0 ¦ ¦ ¦
¦ ¦ ¦ ¦ 38 ¦ - ¦
+----------+------------+-------------+ +-------------+
¦ ¦ ¦ 2,9 ¦ ¦ 0,24 ¦
¦ 50 ¦ 60,3 ¦ 4,0 ¦ ¦ 0,32 ¦
¦ ¦ ¦ 5,6 ¦ ¦ ¦
+----------+------------+-------------+ +-------------+
¦ ¦ ¦ 2,9 ¦ ¦ - ¦
¦ 65 ¦ 76,1 ¦ 5,0 ¦ ¦ 0,39 ¦
¦ ¦ ¦ 7,1 ¦ ¦ 0,52 ¦
+----------+------------+-------------+------------+-------------+
¦ ¦ ¦ 3,2 ¦ ¦ - ¦
¦ 80 ¦ 88,9 ¦ 5,6 ¦ 51 ¦ 0,67 ¦
¦ ¦ ¦ 8,0 ¦ ¦ 0,91 ¦
+----------+------------+-------------+------------+-------------+
¦ ¦ ¦ 3,6 ¦ ¦ - ¦
¦ 100 ¦ 114,3 ¦ 6,3 ¦ 64 ¦ 1,20 ¦
¦ ¦ ¦ 8,8 ¦ ¦ 1,60 ¦
+----------+------------+-------------+------------+-------------+
¦ ¦ ¦ 4,0 ¦ ¦ - ¦
¦ 125 ¦ 139,7 ¦ 6,3 ¦ 76 ¦ 1,80 ¦
¦ ¦ ¦ 10,0 ¦ ¦ 2,80 ¦
+----------+------------+-------------+------------+-------------+
¦ ¦ ¦ 4,5 ¦ ¦ - ¦
¦ 150 ¦ 168,3 ¦ 7,1 ¦ 89 ¦ 2,90 ¦
¦ ¦ ¦ 11,0 ¦ ¦ 4,40 ¦
+----------+------------+-------------+------------+-------------+
¦ ¦ ¦ 6,3 ¦ ¦ - ¦
¦ 200 ¦ 219,1 ¦ 8,0 ¦ 102 ¦ 5,00 ¦
¦ ¦ ¦ 12,5 ¦ ¦ 7,60 ¦
+----------+------------+-------------+------------+-------------+
¦ 250 ¦ 273,0 ¦ 6,3 ¦ 152 ¦ - ¦
¦ ¦ ¦ 10,0 ¦ ¦ 9,80 ¦
+----------+------------+-------------+------------+-------------+
Для просмотра документа целиком скачайте его >>>
