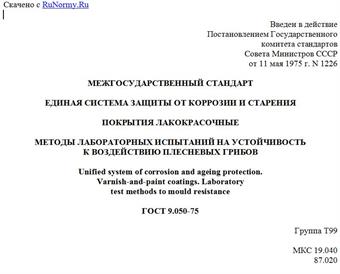

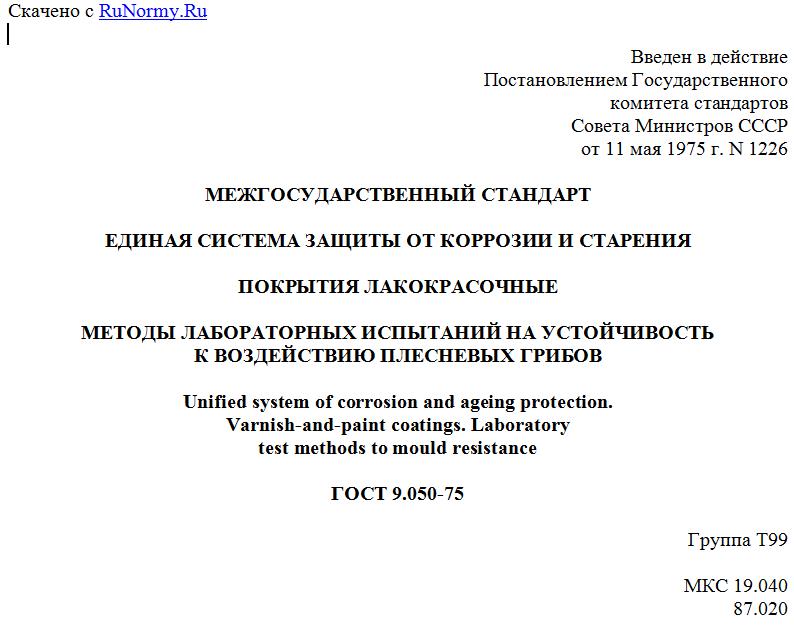

Введен в действие
Постановлением Государственного
комитета стандартов
Совета Министров СССР
от 11 мая 1975 г. N 1226
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ЕДИНАЯ СИСТЕМА ЗАЩИТЫ ОТ КОРРОЗИИ И СТАРЕНИЯ
ПОКРЫТИЯ ЛАКОКРАСОЧНЫЕ
МЕТОДЫ ЛАБОРАТОРНЫХ ИСПЫТАНИЙ НА УСТОЙЧИВОСТЬ
К ВОЗДЕЙСТВИЮ ПЛЕСНЕВЫХ ГРИБОВ
Unified system of corrosion and ageing protection.
Varnish-and-paint coatings. Laboratory
test methods to mould resistance
ГОСТ 9.050-75
Группа Т99
МКС 19.040
87.020
Постановлением Государственного комитета стандартов Совета Министров СССР от 11 мая 1975 г. N 1226 дата введения установлена
с 1 июля 1976 года
Ограничение срока действия снято Постановлением Госстандарта СССР от 15 января 1986 г. N 95
Издание (октябрь 2003 г.) с Изменениями N 1, 2, принятыми в январе 1986 г., сентябре 2002 г. (ИУС 5-86, 1-2003).
Изменение N 2 принято Межгосударственным советом по стандартизации, метрологии и сертификации (протокол N 19 от 24.05.2001)
Зарегистрировано Бюро по стандартам МГС N 3756
За принятие изменения проголосовали национальные органы по стандартизации следующих государств: AZ, AM, BY, KZ, MD, RU, UZ, UA [коды альфа-2 по МК (ИСО 3166) 004]
Настоящий стандарт распространяется на лакокрасочные покрытия (далее - покрытия) и устанавливает методы лабораторных испытаний на стойкость к воздействию плесневых грибов (далее - грибостойкость).
Сущность методов заключается в выдерживании покрытий в условиях оптимального развития грибов на образцах с последующей оценкой грибостойкости.
В стандарте учтены требования международного стандарта ИСО 846-78 в части, касающейся определения грибостойкости по методу 1 и определения фунгицидных свойств покрытия.
(Измененная редакция, Изм. N 2).
1. МЕТОД 1
1.1. Метод устанавливает оценку грибостойкости покрытий по интенсивности развития плесневых грибов в условиях, исключающих дополнительный источник питания.
Допускается производить контроль изменения физико-механических или других специальных показателей покрытия, при этом необходимо проводить контрольные испытания на воздействие влажности воздуха по п. 1.6.5.
(Измененная редакция, Изм. N 1, 2).
1.2. Отбор образцов
1.2.1. Образцы должны иметь форму пластин размером 50 x 50 или 60 x 40 мм с нанесенным с обеих сторон пластины лакокрасочным покрытием по технологии, предусмотренной нормативно-технической документацией на окраску изделия. Материал пластины и его обработка должны соответствовать материалу изделия.
1.2.2. Края образцов защищают испытуемым покрытием.
1.2.3. Не допускается проводить испытания на образцах с технологическими дефектами и механическими повреждениями.
1.2.4. Количество образцов для испытаний должно быть не менее десяти, из которых пять - контрольные, используемые для проведения сравнительной оценки. Контрольные образцы хранят в лаборатории в течение испытаний (ГОСТ 9.049-91). В случае необходимости оценки влияния влажности на стойкость покрытий необходимо подготовить еще пять образцов.
(Измененная редакция, Изм. N 2).
1.3. Виды грибов
1.3.1. Для испытаний применяют следующие виды грибов:
Aspergillus niger van Tieghem,
Aspergillus terreus Thom,
Alternaria alternata (Fr.) Keissler,
Fusarium moniliforme Sheldon,
Penicillium brevicompactum Dierckx,
Penicillium chrysogenum Thom,
Penicillium funiculosum Thom,
Penicillium ochro - chloron Biourge,
Penicillium martensii Biourge,
Trichoderma viride Pers. ex Fr.
Примечание. В технически обоснованных случаях допускается наряду с обязательными проводить дополнительные испытания с другим набором видов грибов, оптимальное развитие которых соответствует требованиям настоящего стандарта.
(Измененная редакция, Изм. N 1).
1.4. Аппаратура, материалы и реактивы
1.4.1. Для испытаний применяют аппаратуру, материалы и реактивы по ГОСТ 9.048-89.
1.5. Подготовка к испытаниям
1.5.1. Посуду, применяемую для испытаний, подготавливают по ГОСТ 9.048-89.
1.5.2. Среды для выращивания и хранения культур грибов и испытаний готовят по ГОСТ 9.048-89.
1.5.3. Пересев, выращивание и хранение культур грибов производят по ГОСТ 9.048-89.
1.5.4. Чашки Петри для контроля жизнеспособности спор грибов подготавливают по ГОСТ 9.048-89.
1.5.5. Образцы очищают от внешних загрязнений. Очистку производят бязевым тампоном, смоченным теплой водой, нагретой до (50 +/- 10) °C с мылом.
При необходимости оценки влияния влажности на стойкость покрытий испытываемые образцы предварительно стерилизуют. Для стерилизации используют методы, не вызывающие изменения свойств испытываемых образцов. Метод стерилизации для каждого конкретного материала предварительно согласуется с его разработчиком.
(Измененная редакция, Изм. N 2).
1.6. Проведение испытаний
1.6.1. Суспензию спор грибов в воде готовят по ГОСТ 9.048-89, используя виды грибов по п. 1.3.
1.6.2. Образцы размещают в приспособления, обеспечивающие угол наклона образцов 60° +/- 15° или в чашки Петри.
Расстояние между образцами в приспособлении должно быть не менее 20 мм.
1.6.3. Приспособления или чашки Петри с образцами переносят в бокс и поверхность образцов заражают водной суспензией спор грибов путем равномерного нанесения ее с помощью пульверизатора, не допуская слияния капель.
1.6.2, 1.6.3. (Измененная редакция, Изм. N 1).
1.6.4. Зараженные образцы выдерживают в боксе при температуре (25 +/- 10) °C и относительной влажности воздуха до 80% до высыхания капель, но не более 60 мин.
1.6.5. Образцы и контрольные чашки Петри помещают в камеру или эксикатор, на дно которого налита вода. Камеру (эксикатор) закрывают.
При необходимости оценки влияния влажности воздуха стерильные образцы помещают в стерильные емкости (чашки Петри, медицинские биксы и т.п.) и опрыскивают с помощью пульверизатора стерильной дистиллированной водой. Все емкости закрывают крышками.
(Измененная редакция, Изм. N 2).
1.6.6. Испытания проводят при температуре (29 +/- 2) °C и относительной влажности воздуха более 90%.
В камере (эксикаторе) не допускается конденсация влаги, принудительная вентиляция и воздействие прямого естественного или искусственного освещения.
1.6.7. Продолжительность испытаний с момента установления режима - 28 сут.
При необходимости определения физико-механических или других специальных показателей покрытия допускается увеличение срока испытаний до 84 сут, с промежуточным осмотром через 28 сут.
1.6.8. По истечении 5 сут производят осмотр контрольных чашек Петри.
Если на питательной среде развитие грибов не наблюдается, то споры грибов, использованные для заражения, считают нежизнеспособными. Испытания повторяют на новых образцах со вновь приготовленной суспензией из новой партии грибов.
В дальнейшем через каждые 7 сут камеру (эксикатор) приоткрывают на 3 мин для притока воздуха.
1.6.9. По окончании испытаний образцы извлекают из камеры (эксикатора), осматривают невооруженным глазом в рассеянном свете при освещенности от 2000 до 3000 лк и при увеличении 56 - 60x и производят оценку грибостойкости покрытия по интенсивности развития грибов на образцах по шестибалльной шкале ГОСТ 9.048-89.
1.6.7 - 1.6.9. (Измененная редакция, Изм. N 1).
1.7. Обработка результатов
1.7.1. За результат испытаний принимают максимальный балл, который установлен не менее чем для трех образцов.
Если максимальный балл установлен на меньшем числе образцов, испытания повторяют на новых образцах, окрашенных лакокрасочным материалом той же партии.
1.7.2. Результаты испытаний записывают в протокол, в котором указывают:
систему лакокрасочного покрытия;
цвет покрытия;
марку материала окрашиваемой поверхности;
способ обработки окрашиваемой поверхности;
число слоев лакокрасочного покрытия;
режим сушки каждого слоя покрытия;
наименование предприятия, проводящего испытания;
даты начала и окончания испытаний;
программу испытаний;
оценку грибостойкости лакокрасочного покрытия;
обозначение стандарта, по которому проводят испытания;
физико-механические или другие специальные показатели покрытия до испытания;
физико-механические или другие специальные показатели покрытия после испытания;
физико-механические или другие специальные показатели после испытания на воздействие влажности воздуха.
(Измененная редакция, Изм. N 1).
2. МЕТОД 2
2.1. Метод устанавливает наличие в покрытии фунгицидных свойств и оценку грибостойкости покрытия в присутствии дополнительного источника питания по степени разрушения поверхности.
Для просмотра документа целиком скачайте его >>>
