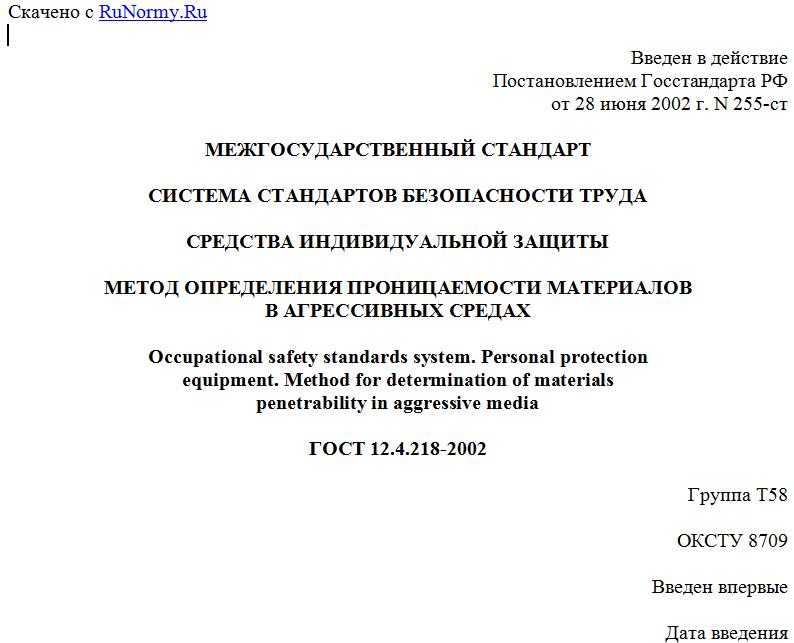

Введен в действие
Постановлением Госстандарта РФ
от 28 июня 2002 г. N 255-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
СИСТЕМА СТАНДАРТОВ БЕЗОПАСНОСТИ ТРУДА
СРЕДСТВА ИНДИВИДУАЛЬНОЙ ЗАЩИТЫ
МЕТОД ОПРЕДЕЛЕНИЯ ПРОНИЦАЕМОСТИ МАТЕРИАЛОВ
В АГРЕССИВНЫХ СРЕДАХ
Occupational safety standards system. Personal protection
equipment. Method for determination of materials
penetrability in aggressive media
ГОСТ 12.4.218-2002
Группа Т58
ОКСТУ 8709
Введен впервые
Дата введения
1 июля 2003 года
1. Разработан Государственным научным центром Российской Федерации - Институт биофизики.
Внесен Госстандартом России.
2. Принят Межгосударственным Советом по стандартизации, метрологии и сертификации (Протокол N 4 от 12 апреля 2002 г. , по переписке).
За принятие проголосовали:
Наименование государства Наименование национального органа по стандартизации
Азербайджанская Республика Республика Армения Республика Беларусь Республика Казахстан Кыргызская Республика Республика Молдова Российская Федерация Республика Таджикистан Туркменистан Республика Узбекистан Украина Азгосстандарт Армгосстандарт Госстандарт Республики Беларусь Госстандарт Республики Казахстан Кыргызстандарт Молдовастандарт Госстандарт России Таджикстандарт Главгосслужба "Туркменстандартлары" Узгосстандарт Госстандарт Украины
1. Область применения
Настоящий стандарт распространяется на материалы, предназначенные для изготовления средств индивидуальной защиты (далее - СИЗ), - искусственные кожи, прорезиненные, пленочные, текстильные материалы (далее - материалы) и устанавливает метод определения проницаемости материалов в агрессивных средах.
Сущность метода заключается в измерении времени, в течение которого материал способен препятствовать проникновению испытательных жидкостей или их паров. Регистрация момента проникания испытательной жидкости или паров через толщу материала осуществляется по началу изменения постоянного значения поверхностного электрического сопротивления изнаночной стороны образца или расположенной под ним тонкой сорбирующей прокладки или по достижении максимума значений поверхностного электрического сопротивления.
Стандарт применяется при разработке материалов, предназначенных для изготовления СИЗ, и оценке защитных свойств серийно выпускаемых материалов по отношению к агрессивным средам (растворам и парам кислот, щелочей, органическим растворителям, нефти, нефтепродуктов и другим жидким агрессивным средам и их парам).
2. Нормативные ссылки
В настоящем стандарте использованы ссылки на следующие стандарты:
ГОСТ 12.1.005-88. Система стандартов безопасности труда. Общие санитарно-гигиенические требования к воздуху рабочей зоны
ГОСТ 12.4.029-76. Система стандартов безопасности труда. Фартуки специальные. Технические условия
ГОСТ 1770-74. Посуда мерная лабораторная стеклянная. Цилиндры, мензурки, колбы, пробирки. Технические условия
ГОСТ 11109-90. Марля бытовая хлопчатобумажная. Общие технические условия
ГОСТ 12026-76. Бумага фильтровальная лабораторная. Технические условия
ГОСТ 18300-87. Спирт этиловый ректификованный технический. Технические условия
ГОСТ 20010-93. Перчатки резиновые технические. Технические условия
ГОСТ 25336-82. Посуда и оборудование лабораторные стеклянные. Типы, основные параметры и размеры.
3. Отбор проб
3.1. От каждого отобранного для испытания рулона или образца материала отрезают на расстоянии не менее 50 мм от края точечную пробу длиной (210 +/- 5) мм и шириной (110 +/- 5) мм.
3.2. Для проведения испытания из отобранной точечной пробы вырезают при помощи шаблона пять элементарных проб диаметром (50 +/- 1) мм.
4. Средства испытаний, вспомогательные
устройства, материалы и реактивы
4.1. Для проведения испытания применяют:
- устройство марки ППС-3 для определения проницаемости полимерных материалов по отношению к жидкостям и их парам;
- шаблон диаметром (50 +/- 1) мм;
- фартук по ГОСТ 12.4.029;
- перчатки резиновые технические по ГОСТ 20010;
- очки закрытые герметические защитные в соответствии с нормативным документом на конкретный вид очков;
- цилиндр мерный вместимостью 25 см3 по ГОСТ 1770;
- пипетку в соответствии с нормативным документом;
- эксикатор по ГОСТ 25336;
- марлю бытовую по ГОСТ 11109;
- бумагу фильтровальную по ГОСТ 12026;
- пластилин в соответствии с нормативным документом;
- испытательную агрессивную жидкость (далее - жидкость) - в соответствии с нормативными документами, в требуемом количестве;
- спирт этиловый ректификованный технический по ГОСТ 18300.
4.2. Устройство ППС-3 для оценки проницаемости материалов по отношению к жидким средам (рисунок 1) состоит из кассеты 8, кольцевых 17 и центрального стержневого 5 электродов, закрепленных на держателе 6, установленном на подставке 2 в корпусе 1. Электроды 5 и 17 параллельно через один соединены с тераомметром типа Е 6-13 или Е 6-13А и далее с самопишущим потенциометром типа КСП-4. На кассету электрода 8 последовательно устанавливают шайбу 9, выполненную из фильтровальной бумаги прокладку 16, элементарную пробу 15, шайбу 9 и стакан 13, которые закрепляют прижимной гайкой 14. В стакан 13 заливают жидкость 10, после чего закрывают его крышкой 12 с установленным на ней заземленным охранным электродом 11. Заземление охранного электрода осуществляют путем его соединения с клеммой "Экран" тераомметра.
1 - корпус; 2 - подставка держателя; 3 - гайка крепления
электродов; 4 - крепежный стержень электродов; 5 - центральный
стержневой электрод; 6 - держатель кассеты; 7 - фторопластовая
прокладка; 8 - кассета электродов; 9 - шайбы;
10 - жидкость; 11 - заземленный охранный электрод;
12 - крышка; 13 - стакан для жидкости; 14 - прижимная
гайка; 15 - элементарная проба; 16 - прокладка из
фильтровальной бумаги; 17 - кольцевой электрод;
18 - клемма "Экран" тераомметра, 19 - тераомметр;
20 - потенциометр
Рисунок 1 - Схема прибора ППС-3 для оценки проницаемости
материалов по отношению к жидким средам
4.3. При исследовании времени проникания паров через материалы применяют несколько измененную конструкцию измерительной ячейки прибора ППС-3 (рисунок 2), в которой в стакан 14 устанавливается вкладыш 12, имеющий специальные отверстия 11, через которые пары жидкости проникают в пространство над образцом. Во вкладыш заливают жидкость 10, после чего стакан 14 со вкладышем 12 закрывают крышкой 13.
1 - корпус; 2 - подставка держателя; 3 - гайка крепления
электродов; 4 - крепежный стержень электродов; 5 - центральный
стержневой электрод; 6 - держатель кассеты; 7 - фторопластовая
прокладка; 8 - кассета электродов; 9 - шайбы;
10 - жидкость; 11 - отверстия вкладыша; 12 - вкладыш;
13 - крышка; 14 - стакан; 15 - прижимная гайка;
16 - элементарная проба; 17 - прокладка из фильтровальной
бумаги; 18 - кольцевые электроды; 19 - клемма "Экран"
тераомметра; 20 - тераомметр; 21 - потенциометр
Рисунок 2 - Схема устройства ППС-3 для оценки проницаемости
полимерных материалов по отношению к парам
4.4. При оценке времени проникания жидкостей требуемый для нанесения на элементарную пробу объем жидкости , см3, рассчитывают по формуле
