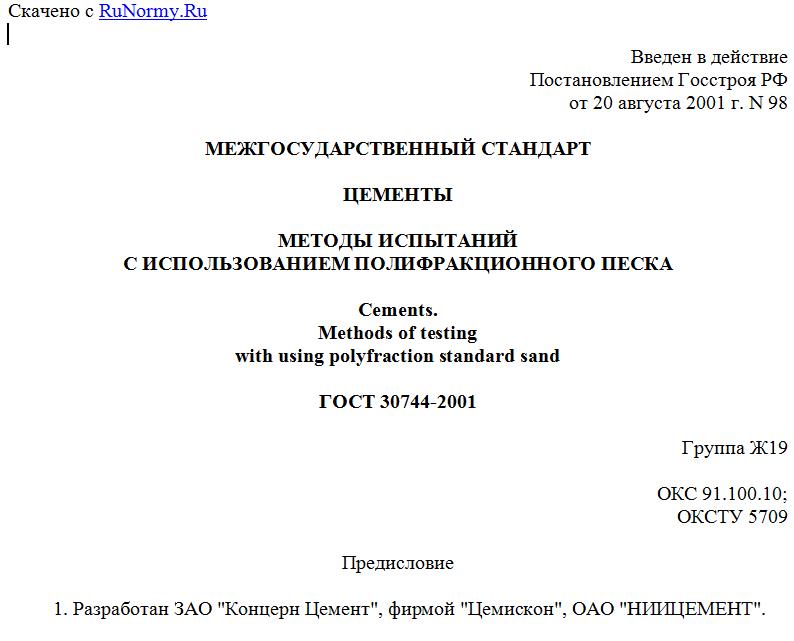

Введен в действие
Постановлением Госстроя РФ
от 20 августа 2001 г. N 98
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ЦЕМЕНТЫ
МЕТОДЫ ИСПЫТАНИЙ
С ИСПОЛЬЗОВАНИЕМ ПОЛИФРАКЦИОННОГО ПЕСКА
Cements.
Methods of testing
with using polyfraction standard sand
ГОСТ 30744-2001
Группа Ж19
ОКС 91.100.10;
ОКСТУ 5709
Предисловие
1. Разработан ЗАО "Концерн Цемент", фирмой "Цемискон", ОАО "НИИЦЕМЕНТ".
Внесен Госстроем России.
2. Принят Межгосударственной научно-технической комиссией по стандартизации, техническому нормированию и сертификации в строительстве (МНТКС) 30 мая 2001 г.
За принятие проголосовали:
---------------------------T-------------------------------------¬
¦ Наименование государства ¦Наименование органа государственного ¦
¦ ¦ управления строительством ¦
+--------------------------+-------------------------------------+
¦Азербайджанская Республика¦Госстрой Азербайджанской Республики ¦
¦Республика Армения ¦Министерство градостроительства ¦
¦ ¦Республики Армения ¦
¦Республика Казахстан ¦Казстройкомитет Республики Казахстан ¦
¦Кыргызская Республика ¦Государственный комитет ¦
¦ ¦по архитектуре и строительству при ¦
¦ ¦Правительстве Кыргызской Республики ¦
¦Российская Федерация ¦Госстрой России ¦
¦Республика Узбекистан ¦Госархитектстрой Республики ¦
¦ ¦Узбекистан ¦
L--------------------------+--------------------------------------
3. Введен впервые.
4. Введен в действие с 1 марта 2002 г. в качестве государственного стандарта Российской Федерации Постановлением Госстроя России от 20 августа 2001 г. N 98.
Введение
В разных странах применяют существенно различающиеся методы определения основных физико-механических свойств цемента - прочности, водопотребности, сроков схватывания, равномерности изменения объема, которые дают различные результаты при испытаниях одних и тех же цементов.
В настоящее время Европейским Комитетом по стандартизации (CEN) приняты европейские стандарты серии EN 196 [1], [2], [3], регламентирующие единые для стран ЕС методы физико-механических испытаний цемента в пластичных растворах с использованием полифракционного песка и специального оборудования. В странах СНГ вся нормативная база строительства основана на характеристиках цемента, получаемых при испытании образцов, изготовленных из более жестких растворов с использованием монофракционного песка.
Настоящий стандарт разработан с целью нормативного обеспечения производителей цемента в странах СНГ методиками испытаний своей продукции, позволяющими получить аналогичные со странами ЕС результаты для сопоставимой оценки строительно-технических свойств цемента в процессе научно-технического и экономического сотрудничества.
Для определения прочности цемента настоящим стандартом предусмотрено использование полифракционного песка по ГОСТ 6139, требования которого соответствуют требованиям EN 196-1. Песок по ГОСТ 6139 производится в промышленных масштабах ООО "Цемсэнд" (г. Подольск, Россия). Оборудование для испытаний цемента по настоящему стандарту выпускает ООО НИКЦИМ "Точмашприбор" (г. Армавир, Россия).
Проведенные в России сравнительные испытания цементов на прочность по настоящему и европейскому стандартам свидетельствуют о полной идентичности результатов с учетом критериев достоверности, установленных EN 196-1.
Настоящий стандарт не отменяет ГОСТ 310.1 - ГОСТ 310.4 [4 - 7], которые следует применять для оценки соответствия применяемых в странах СНГ цементов межгосударственным стандартам, действующим в настоящее время на территории большинства этих стран (ГОСТ 10178 [8], ГОСТ 22266 [9], ГОСТ 965 [10], ГОСТ 11052 [11], ГОСТ 25328 [12], ГОСТ 969 [13], ГОСТ 15825 [14]).
1. Область применения
Настоящий стандарт распространяется на все виды цемента и устанавливает методы их испытаний с использованием полифракционного песка.
Настоящий стандарт применяют, если в контрактах (договорах) предусмотрена поставка цемента по EN 197-1, а также по требованию потребителя (заказчика) и для целей сертификации цемента на соответствие EN 197-1.
2. Нормативные ссылки
В настоящем стандарте использованы ссылки на следующие стандарты:
ГОСТ 166-89. Штангенциркули. Технические условия
ГОСТ 1770-74. Посуда мерная лабораторная стеклянная. Цилиндры, мензурки, колбы, пробирки. Технические условия
ГОСТ 6139-91. Песок стандартный для испытаний цемента
ГОСТ 6613-86. Сетки проволочные тканые с квадратными ячейками. Технические условия
ГОСТ 6709-72. Вода дистиллированная. Технические условия
ГОСТ 24104-88. Весы лабораторные общего назначения и образцовые. Общие технические условия
ГОСТ 25706-83. Лупы. Типы, основные параметры. Общие технические требования
ГОСТ 30515-97. Цементы. Общие технические условия.
3. Определения
Термины и определения - по ГОСТ 30515.
4. Общие положения
4.1. Отбор проб выполняют по ГОСТ 30515.
4.2. В рабочем журнале записывают вид и состояние тары, в которой доставлена проба.
4.3. Пробы цемента до испытания хранят в сухом помещении при относительной влажности воздуха не более 50%.
4.4. Перед испытанием каждую пробу цемента просеивают через сито с сеткой N 09 по ГОСТ 6613. Остаток на сите взвешивают и отбрасывают. Массу остатка в процентах, а также его характеристику (наличие комков, кусков дерева, металла и пр.) заносят в рабочий журнал. После просеивания пробу цемента перемешивают.
4.5. При приготовлении стандартного цементного раствора применяют стандартный полифракционный песок (далее - песок) по ГОСТ 6139. Могут применяться другие пески, удовлетворяющие требованиям ГОСТ 6139 по соответствию эталонному песку, при этом содержание в стандартном песке должно быть не ниже 96%.
4.6. Для приготовления цементного теста, изготовления и хранения образцов применяют водопроводную воду. Сосуд для отмеривания или взвешивания воды тарируют в смоченном состоянии.
4.7. При проведении приемосдаточных, сертификационных и иных контрольных испытаний, а также сравнительных испытаний применяют дистиллированную воду, соответствующую ГОСТ 6709 в части требований к массовой доле ионов хлора и кальция.
4.8. Перед испытанием цемент, песок и воду выдерживают до принятия ими температуры помещения.
4.9. Испытания следует проводить в помещениях с температурой воздуха (20 +/- 2) °С и относительной влажностью не менее 50% при изготовлении образцов для определения прочности, не менее 65% - при определении сроков схватывания и равномерности изменения объема и не более 65% - при определении тонкости помола.
Температура и влажность воздуха помещений должны ежедневно отмечаться в рабочем журнале.
4.10. Температура в камере (шкафу) влажного хранения должна быть (20 +/- 1) °С, относительная влажность - не менее 90%. Температуру и влажность следует регистрировать непрерывно или периодически не реже, чем через каждые 4 ч.
4.11. Цемент и песок взвешивают, воду взвешивают (отмеривают) с погрешностью, не превышающей указанную в таблице 1.
Таблица 1
В граммах
----------------------------------T------------------------------¬
¦ Наименование материала ¦Погрешность взвешивания (+/-) ¦
+---------------------------------+------------------------------+
¦Цемент для определения: ¦ ¦
¦ - тонкости помола ¦ 0,01 ¦
¦ - сроков схватывания и ¦ 1 ¦
¦равномерности изменения объема ¦ ¦
¦ - прочности ¦ 2 ¦
¦Песок ¦ 5 ¦
¦Вода ¦ 1 (1 мл) ¦
L---------------------------------+-------------------------------
4.12. Средства контроля, применяемые при испытаниях, должны быть изготовлены из коррозионно-стойких и не реагирующих с цементом материалов. Применение алюминиевых и оцинкованных форм, чаш, лопаток и т.п. не допускается.
4.13. Средства контроля, применяемые при испытаниях цемента, должны быть аттестованы или поверены в сроки, установленные в Приложении А.
5. Определение тонкости помола
5.1. Определение тонкости помола по остатку на сите
5.1.1. Средства контроля
Сито с контрольной сеткой N 009 по ГОСТ 6613. Допускается применение сита с сеткой N 008. Сито представляет собой цилиндрическую обойму диаметром 150 - 200 мм и высотой 40 - 100 мм, в которой на расстоянии около 10 мм от нижнего края натянута и плотно зажата контрольная сетка. Сито имеет подситную
Для просмотра документа целиком скачайте его >>>
