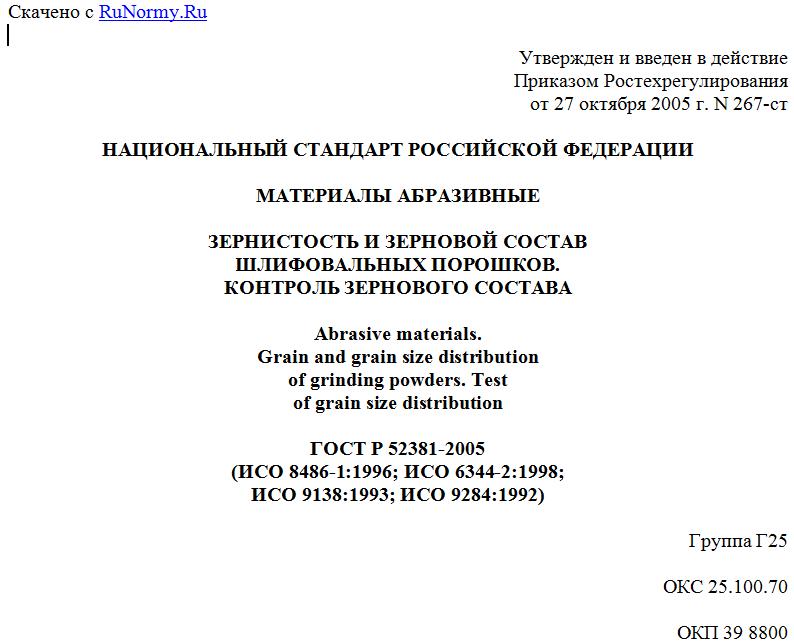

Утвержден и введен в действие
Приказом Ростехрегулирования
от 27 октября 2005 г. N 267-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
МАТЕРИАЛЫ АБРАЗИВНЫЕ
ЗЕРНИСТОСТЬ И ЗЕРНОВОЙ СОСТАВ
ШЛИФОВАЛЬНЫХ ПОРОШКОВ.
КОНТРОЛЬ ЗЕРНОВОГО СОСТАВА
Abrasive materials.
Grain and grain size distribution
of grinding powders. Test
of grain size distribution
ГОСТ Р 52381-2005
(ИСО 8486-1:1996; ИСО 6344-2:1998;
ИСО 9138:1993; ИСО 9284:1992)
Группа Г25
ОКС 25.100.70
ОКП 39 8800
Дата введения
1 июля 2006 года
Предисловие
Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. N 184-ФЗ "О техническом регулировании", а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 "Стандартизация в Российской Федерации. Основные положения".
Сведения о стандарте
1. Разработан ОАО "ВНИИИНСТРУМЕНТ", Федеральное государственное унитарное предприятие "Всероссийский научно-исследовательский институт стандартизации и сертификации в машиностроении (ВНИИНМАШ)".
2. Внесен Техническим комитетом по стандартизации ТК 95 "Инструмент".
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 27 октября 2005 г. N 267-ст.
4. Настоящий стандарт включает в себя модифицированные основные нормативные положения следующих международных стандартов:
ИСО 8486-1:1996. Связанные абразивы. Определение и обозначение зернового состава. Часть 1. Макрозернистости от F4 до F220 (ISO 8486-1:1996 "Bonded abrasives. Determination and designation of grain size distribution. Part 1. Macrogrits F4 to F220", MOD);
ИСО 6344-2:1998. Несвязанные абразивы. Анализ зернистостей. Часть 2. Определение зернового состава макрозернистостей от P12 до P220 (ISO 6344-2:1998 "Coated abrasives. Grain size analysis. Part 2. Determination of grain size distribution of macrogrits P12 to P220", MOD);
ИСО 9138:1993. Абразивные зерна. Отбор и разделение проб Abrasive grains (ISO 9138:1993 "Sampling and splitting", MOD);
ИСО 9284:1992. Абразивные зерна. Машины для контрольного рассева (ISO 9284:1992 "Abrasive grains. Test-sieving machines", MOD).
Дополнительные слова (фразы), включенные в текст стандарта для учета потребностей национальной экономики, выделены курсивом.
5. Введен впервые.
Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячно издаваемых информационных указателях "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте национального органа Российской Федерации по стандартизации в сети Интернет.
Введение
Настоящий стандарт учитывает особенности изложения национальных стандартов в соответствии с ГОСТ Р 1.5.
Наименование стандарта и отдельные его требования соответствуют терминам по ГОСТ 21445.
&1. Область применения
Настоящий стандарт распространяется на шлифовальные порошки из искусственных или природных абразивных материалов для изготовления абразивного инструмента, в том числе инструмента на гибкой основе, а также для использования шлифовальных порошков при обработке свободным абразивным зерном.
Стандарт не распространяется на абразивные материалы из синтетических или природных алмазов, а также из кубического нитрида бора (эльбора).
2. Нормативные ссылки
В настоящем стандарте использованы ссылки на следующие стандарты:
ГОСТ Р 51568-99 (ИСО 3310-1-90). Сита лабораторные из металлической проволочной сетки. Технические условия (ИСО 3310-1:1990, MOD)
ГОСТ 3647-80. Материалы шлифовальные. Классификация. Зернистость и зерновой состав. Методы контроля
ГОСТ 21445-84. Материалы и инструменты абразивные. Термины и определения.&
Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте национального органа Российской Федерации по стандартизации в сети Интернет или по ежегодно издаваемому информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по соответствующим ежемесячно издаваемым информационным указателям, опубликованным в текущем году. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться замененным (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3. Термины и определения
В настоящем стандарте применены термины &по ГОСТ 21445&, а также следующие термины с соответствующими определениями:
&3.1. Шлифовальный порошок: абразивный материал, размеры зерен которого находятся в пределах 4750 - 45 мкм.
3.2. Зернистость: условная числовая характеристика зернового состава шлифовальных порошков.
3.3. Зерновой состав: распределение абразивных зерен по размерам, выраженное в массовых долях и определяемое путем рассева шлифовальных порошков на контрольных ситах.&
4. Зернистость
4.1. Для изготовления абразивного инструмента, исключая инструмент на гибкой основе, &а также для использования шлифовальных порошков при обработке свободным абразивным зерном& изготовляют шлифовальные порошки зернистостей: F4, F5, F6, F7, F8, F10, F12, F14, F16, F20, F22, F24, F30, F36, F40, F46, F54, F60, F70, F80, F90, F100, F120, F150, F180, F220.
4.2. Для изготовления абразивного инструмента на гибкой основе изготовляют шлифовальные порошки зернистостей: P12, P16, P20, P24, P30, P36, P40, P50, P60, P80, P100, P120, P150, P180, P220.
5. Зерновой состав
5.1. Зерновой состав шлифовальных порошков зернистостями от F4 до F220 должен соответствовать указанному в таблице 1.
Таблица 1
Зерновой состав шлифовальных порошков
зернистостью от F4 до F220
------T------T-------T------T-------T------T-------T------T-------T------T---------T----------¬
¦Обо- ¦Размер¦Остаток¦Размер¦Остаток¦Размер¦Остаток¦Размер¦Остаток¦Размер¦Остаток ¦Остаток ¦
¦зна- ¦ячейки¦шлифо- ¦ячейки¦шлифо- ¦ячейки¦шлифо- ¦ячейки¦шлифо- ¦ячейки¦шлифо- ¦шлифоваль-¦
¦чение¦конт- ¦валь- ¦конт- ¦валь- ¦конт- ¦валь- ¦конт- ¦валь- ¦конт- ¦вального ¦ного ¦
¦зер- ¦роль- ¦ного ¦роль- ¦ного ¦роль- ¦ного ¦роль- ¦ного ¦роль- ¦порошка ¦порошка на¦
¦нис- ¦ного ¦порошка¦ного ¦порошка¦ного ¦порошка¦ного ¦порошка¦ного ¦на конт- ¦поддоне ¦
¦тости¦сита 1¦на ¦сита 2¦на ¦сита 3¦на ¦сита 4¦на ¦сита 5¦рольных ¦Дельта Q, ¦
¦ ¦W , мм¦конт- ¦W , мм¦конт- ¦W , мм¦конт- ¦W , мм¦конт- ¦W , мм¦ситах ¦%, не ¦
¦ ¦ 1 ¦рольном¦ 2 ¦рольном¦ 3 ¦рольном¦ 4 ¦рольных¦ 5 ¦3 - 5 ¦более ¦
¦ ¦(мкм) ¦сите 1 ¦(мкм) ¦сите 2 ¦(мкм) ¦сите 3 ¦(мкм) ¦ситах 3¦(мкм) ¦Q +Q +Q ,¦ ¦
¦ ¦ ¦Q , % ¦ ¦Q , %, ¦ ¦Q , %, ¦ ¦и 4 ¦ ¦ 3 4 5 ¦ ¦
¦ ¦ ¦ 1 ¦ ¦ 2 ¦ ¦ 3 ¦ ¦Q +Q , ¦ ¦%, не ¦ ¦
¦ ¦ ¦ ¦ ¦не ¦ ¦не ¦ ¦ 3 4 ¦ ¦менее ¦ ¦
¦ ¦ ¦ ¦ ¦более ¦ ¦менее ¦ ¦%, не ¦ ¦ ¦ ¦
¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦менее ¦ ¦ ¦ ¦
+-----+------+-------+------+-------+------+-------+------+-------+------+---------+----------+
¦F4 ¦ 8,00 ¦ - ¦ 5,60 ¦ 20 ¦ 4,75 ¦ 40 ¦ 4,00 ¦ 70 ¦ 3,35 ¦Не регла-¦ 3 ¦
+-----+------+ +------+ +------+ +------+ +------+ментиру- ¦ ¦
¦F5 ¦ 6,70 ¦ ¦ 4,75 ¦ ¦ 4,00 ¦ ¦ 3,35 ¦ ¦ 2,80 ¦ется ¦ ¦
+-----+------+ +------+ +------+ +------+ +------+ ¦ ¦
¦F6 ¦ 5,60 ¦ ¦ 4,00 ¦ ¦ 3,35 ¦ ¦ 2,80 ¦ ¦ 2,36 ¦ ¦ ¦
+-----+------+ +------+ +------+ +------+ +------+ ¦ ¦
¦F7 ¦ 4,75 ¦ ¦ 3,35 ¦ ¦ 2,80 ¦ ¦ 2,36 ¦ ¦ 2,00 ¦ ¦ ¦
+-----+------+ +------+ +------+-------+------+ +------+ ¦ ¦
¦F8 ¦ 4,00 ¦ ¦ 2,80 ¦ ¦ 2,36 ¦ 45 ¦ 2,00 ¦ ¦ 1,70 ¦ ¦ ¦
+-----+------+ +------+ +------+ +------+ +------+ ¦ ¦
¦F10 ¦ 3,35 ¦ ¦ 2,36 ¦ ¦ 2,00 ¦ ¦ 1,70 ¦ ¦ 1,40 ¦ ¦ ¦
+-----+------+ +------+ +------+ +------+ +------+ ¦ ¦
¦F12 ¦ 2,80 ¦ ¦ 2,00 ¦ ¦ 1,70 ¦ ¦ 1,40 ¦ ¦ 1,18 ¦ ¦ ¦
+-----+------+ +------+ +------+ +------+ +------+ ¦ ¦
¦F14 ¦ 2,36 ¦ ¦ 1,70 ¦ ¦ 1,40 ¦ ¦ 1,18 ¦ ¦ 1,00 ¦ ¦ ¦
+-----+------+ +------+ +------+ +------+ +------+ ¦ ¦
¦F16 ¦ 2,00 ¦ ¦ 1,40 ¦ ¦ 1,18 ¦ ¦ 1,00 ¦ ¦(850) ¦ ¦ ¦
+-----+------+ +------+ +------+ +------+ +------+ ¦ ¦
