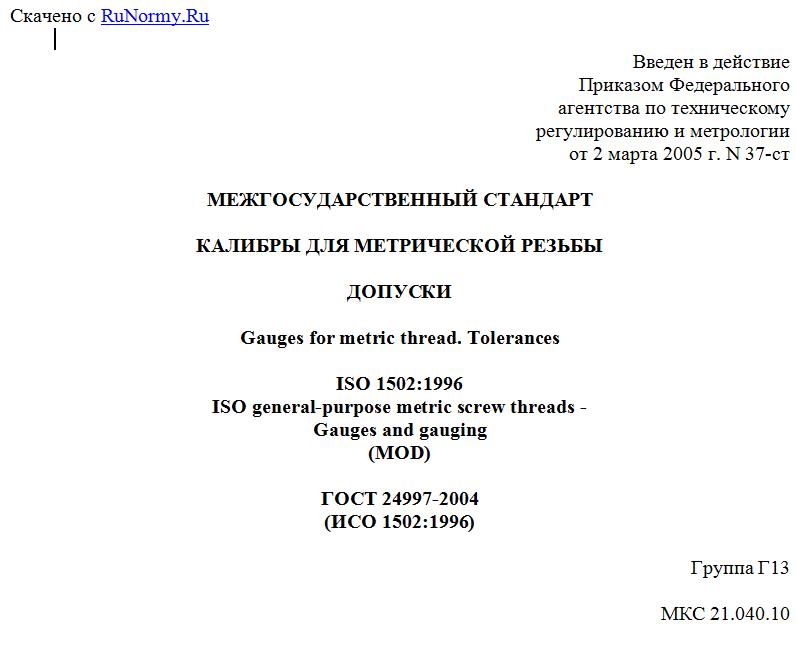

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

КАЛИБРЫ ДЛЯ МЕТРИЧЕСКОЙ РЕЗЬБЫ

ДОПУСКИ

Gauges for metric thread. Tolerances

ISO 1502:1996
ISO general-purpose metric screw threads -
Gauges and gauging
(MOD)

ГОСТ 24997-2004
(ИСО 1502:1996)

Группа Г13

МКС 21.040.10

Дата введения
1 июля 2005 года

Предисловие

Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения", ГОСТ 1.2-97 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Порядок разработки, принятия, применения, обновления и отмены"

Сведения о стандарте

1 РАЗРАБОТАН Открытым акционерным обществом "Научно-исследовательский и конструкторский институт средств измерения в машиностроении" (ОАО "НИИизмерения")
2 ВНЕСЕН Госстандартом России
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол N 25 от 26 мая 2004 г.)
За принятие проголосовали:

Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Азербайджан AZ Азстандарт
Армения AM Армстандарт
Беларусь BY Госстандарт Республики Беларусь
Грузия GE Грузстандарт
Казахстан KZ Госстандарт Республики Казахстан
Кыргызия KG Кыргызстандарт
Молдова MD Молдова-Стандарт
Российская Федерация RU Госстандарт России
Таджикистан TJ Таджикстандарт
Туркменистан TM Главгосслужба "Туркменстандартлары"
Узбекистан UZ Узстандарт
Украина UA Госпотребстандарт Украины

4 Настоящий стандарт является модифицированным по отношению к международному стандарту ИСО 1502:1996 "Резьбы ИСО метрические общего назначения. Калибры и измерения" (ISO 1502:1996 "ISO general-purpose metric screw threads - Gauges and gauging")
При этом дополнительные положения, учитывающие потребности национальной экономики указанных выше государств и особенности межгосударственной стандартизации, выделены курсивом
5 Приказом Федерального агентства по техническому регулированию и метрологии от 2 марта 2005 г. N 37-ст межгосударственный стандарт ГОСТ 24997-2004 введен в действие непосредственно в качестве национального стандарта Российской Федерации с 1 июля 2005 г.
6 ВЗАМЕН ГОСТ 24997-81

Информация о введении в действие (прекращении действия) настоящего стандарта публикуется в указателе "Национальные стандарты".
Информация об изменениях к настоящему стандарту публикуется в указателе "Национальные стандарты", а текст этих изменений - в информационных указателях "Национальные стандарты". В случае пересмотра или отмены настоящего стандарта соответствующая информация будет опубликована в информационном указателе "Национальные стандарты"

1. Область применения

Настоящий стандарт распространяется на резьбовые и гладкие калибры для метрической резьбы с профилем по ГОСТ 9150, диаметрами и шагами по ГОСТ 8724 и ГОСТ 16967, основными размерами по ГОСТ 24705 и ГОСТ 24706 и допусками по ГОСТ 16093, ГОСТ 4608, ГОСТ 24834 и ГОСТ 11709.
Виды калибров, их наименования, условные обозначения и правила применения калибров - по ГОСТ 24939, технические условия - по ГОСТ 2016.

2. Нормативные ссылки

В настоящем стандарте использованы ссылки на следующие межгосударственные стандарты:
ГОСТ 2016-86 Калибры резьбовые. Технические условия
ГОСТ 4608-81 Основные нормы взаимозаменяемости. Резьба метрическая. Посадки с натягом
ГОСТ 8724-2002 (ИСО 261-98) Основные нормы взаимозаменяемости. Резьба метрическая. Диаметры и шаги
ГОСТ 9150-2002 (ИСО 68-1-98) Основные нормы взаимозаменяемости. Резьба метрическая. Профиль
ГОСТ 11709-81 Основные нормы взаимозаменяемости. Резьба метрическая для деталей из пластмасс
ГОСТ 16093-2004 Основные нормы взаимозаменяемости. Резьба метрическая. Допуски. Посадки с зазором
ГОСТ 16967-81 Основные нормы взаимозаменяемости. Резьба метрическая для приборостроения. Диаметры и шаги
ГОСТ 24705-2004 Основные нормы взаимозаменяемости. Резьба метрическая. Основные размеры
ГОСТ 24706-81 Основные нормы взаимозаменяемости. Резьба метрическая для приборостроения. Основные размеры
ГОСТ 24834-81 Основные нормы взаимозаменяемости. Резьба метрическая. Переходные посадки
ГОСТ 24939-81 Калибры для цилиндрических резьб. Виды
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов по указателю "Национальные стандарты", составленному по состоянию на 1 января текущего года, и по соответствующим информационным указателям, опубликованным в текущем году. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться замененным (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.

3. Обозначения

3.1 В настоящем стандарте приняты следующие обозначения:
b1 - ширина канавки резьбового калибра-кольца или ролика с полным профилем резьбы;
b2 - ширина канавки резьбового калибра-пробки с полным профилем резьбы;
b3 - ширина канавки резьбового калибра-пробки, калибра-кольца или ролика с укороченным профилем резьбы;
d - номинальный наружный диаметр наружной резьбы;
d1 - номинальный внутренний диаметр наружной резьбы;
d2 - номинальный средний диаметр наружной резьбы;
D - номинальный наружный диаметр внутренней резьбы;
D1 - номинальный внутренний диаметр внутренней резьбы;
D2 - номинальный средний диаметр внутренней резьбы;
EI - нижнее отклонение диаметров внутренней резьбы;
es - верхнее отклонение диаметров наружной резьбы;
F1 - расстояние между линией среднего диаметра и вершиной укороченного профиля резьбы;
F2 - расстояние между линией среднего диаметра и концом прямого участка резьбы в направлении впадины резьбы;
F3 - высота укороченного профиля резьбы калибра;
H - высота исходного треугольника профиля резьбы;
H1 - допуск диаметра гладкого калибра-пробки для внутренней резьбы;
H2 - допуск диаметра гладкого калибра-кольца или размера гладкого калибра-скобы для наружной резьбы;
HP - допуск размера гладкого контрольного калибра-пробки для контроля нового или износа гладкого калибра-кольца или калибра-скобы;
m - расстояние между серединой поля допуска TR проходного и непроходного резьбовых калибров-колец и серединой поля допуска TCP резьбового контрольного проходного калибра-пробки;
Nk - среднее значение длины свинчивания N по ГОСТ 16093;
P - шаг резьбы;
r1 - радиус закругления впадины профиля резьбового проходного и непроходного калибров-колец или роликов резьбового проходного и непроходного калибров-скоб;
r2 - радиус закругления впадины профиля резьбового проходного и непроходного калибров-пробок;
S - отклонение от симметричности ширины канавки b3 относительно оси профиля резьбы;
TCP - допуск среднего диаметра резьбового контрольного проходного и непроходного калибров-пробок, резьбового калибра-пробки для контроля износа, установочного и сортировочного калибров-пробок;
Td - допуск наружного диаметра наружной резьбы;
Td2 - допуск среднего диаметра наружной резьбы;
TD1 - допуск внутреннего диаметра внутренней резьбы;
TD2 - допуск среднего диаметра внутренней резьбы;
TP - допуск шага резьбы калибра;
TPL - допуск наружного и среднего диаметра резьбового проходного и непроходного калибров-пробок;
TR - допуск внутреннего и среднего диаметра резьбового проходного и непроходного калибров-колец
- допуск угла наклона каждой боковой стороны профиля резьбы калибра с полным профилем;
- допуск угла наклона каждой боковой стороны профиля резьбы калибра с укороченным профилем;
WGO - среднедопустимый износ резьбовых проходных калибров-пробок и калибров-колец;
WNG - среднедопустимый износ резьбовых непроходных калибров-пробок и калибров-колец;
Z1 - расстояние от середины поля допуска H1 гладкого проходного калибра-пробки до проходного (нижнего) предела внутреннего диаметра внутренней резьбы (среднедопустимый износ гладкого проходного калибра-пробки);
