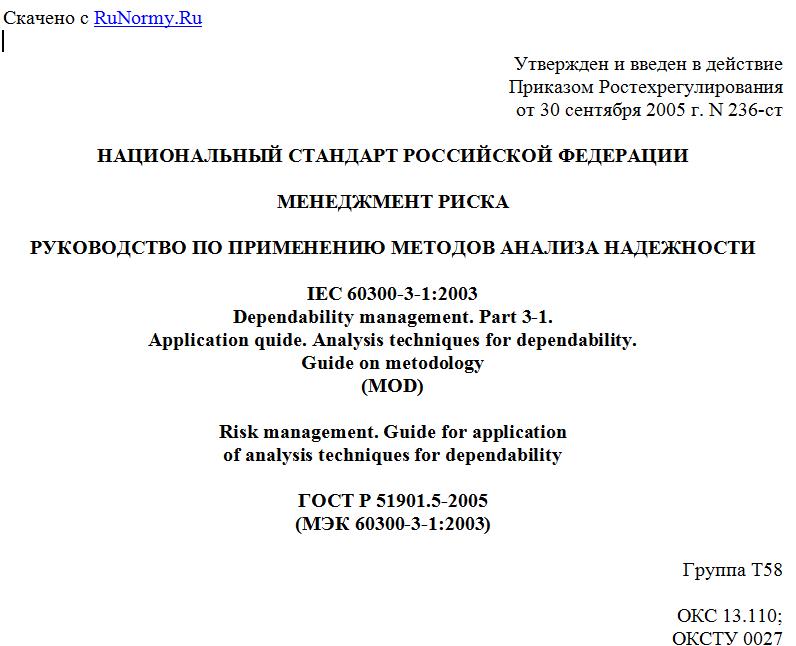

Утвержден и введен в действие
Приказом Ростехрегулирования
от 30 сентября 2005 г. N 236-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
МЕНЕДЖМЕНТ РИСКА
РУКОВОДСТВО ПО ПРИМЕНЕНИЮ МЕТОДОВ АНАЛИЗА НАДЕЖНОСТИ
IEC 60300-3-1:2003
Dependability management. Part 3-1.
Application quide. Analysis techniques for dependability.
Guide on metodology
(MOD)
Risk management. Guide for application
of analysis techniques for dependability
ГОСТ Р 51901.5-2005
(МЭК 60300-3-1:2003)
Группа Т58
ОКС 13.110;
ОКСТУ 0027
Дата введения
1 февраля 2006 года
Предисловие
Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. N 184-ФЗ "О техническом регулировании", а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 "Стандартизация в Российской Федерации. Основные положения".
Сведения о стандарте
1. Подготовлен Открытым акционерным обществом "Научно-исследовательский центр контроля и диагностики технических систем" (ОАО НИЦ КД) на основе собственного аутентичного перевода стандарта, указанного в пункте 4.
2. Внесен Управлением развития, информационного обеспечения и аккредитации Федерального агентства по техническому регулированию и метрологии.
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 30 сентября 2005 г. N 236-ст.
4. Настоящий стандарт является модифицированным по отношению к международному стандарту МЭК 60300-3-1:2003 "Управление надежностью. Часть 3-1. Руководство по применению. Методы анализа надежности. Руководство по методологии" (IEC 60300-3-1:2003 "Dependability management - Part 3-1: Application guide - Analysis techniques for dependability - Guide on methodology") путем внесения технических отклонений, объяснение которых приведено в разделе "Введение" к настоящему стандарту.
Наименование настоящего стандарта изменено относительно наименования указанного международного стандарта для приведения в соответствие с ГОСТ 1.5-2004 (подраздел 3.5).
Изменения, введенные в настоящий стандарт по отношению к международному стандарту, обусловлены необходимостью наиболее полного достижения целей национальной стандартизации.
5. Введен впервые.
Введение
Настоящий стандарт входит в группу стандартов по анализу и оценке рисков и дополняет ГОСТ Р 51901-2002 "Управление надежностью. Анализ риска технологических систем". В стандарте приведено описание методов анализа надежности, которые могут использоваться для определения оценок вероятностных характеристик риска.
Методы анализа надежности, описанные в настоящем стандарте, могут быть использованы для прогнозирования, исследования и улучшения надежности, работоспособности и ремонтопригодности объекта.
Эти исследования проводят на стадиях концепции и определения, проектирования, разработки, эксплуатации и технического обслуживания на различных уровнях системы и в условиях разной детализации проекта. Методы могут быть использованы для сопоставления результатов анализа с установленными требованиями.
Методы могут быть использованы проектными организациями, службами материально-технического обеспечения и технического обслуживания для оценки частоты замены составных частей и планирования технического обслуживания. Эти оценки часто определяют главные элементы стоимости жизненного цикла продукции и должны быть использованы при оценке стоимости жизненного цикла и в сравнительных исследованиях.
Для получения достоверных результатов в процессе анализа должны быть рассмотрены все возможные воздействия на надежность системы со стороны: аппаратных средств, программного обеспечения, человеческого фактора и организационных действий.
В отличие от применяемого международного стандарта в настоящий стандарт не включены ссылки на МЭК 60050 (191):1990 "Международный электротехнический словарь. Глава 191. Надежность и качество обслуживания", который нецелесообразно применять в национальном стандарте из-за отсутствия принятых гармонизированных национальных стандартов. В соответствии с этим изменено содержание раздела 2. Кроме того, содержание стандарта дополнено Приложением C, содержащим пояснения применяемых в тексте английских сокращений.
1. Область применения
Настоящий стандарт содержит краткий обзор часто используемых методов анализа надежности. В стандарте приведены описания основных методов и указаны их преимущества и недостатки, входные данные и другие условия использования.
Настоящий стандарт является введением в методологию анализа надежности и содержит необходимую информацию для выбора метода.
2. Нормативные ссылки
Настоящий стандарт содержит ссылки на следующие стандарты:
ГОСТ 27.310-1995. Надежность в технике. Анализ видов, последствий и критичности отказов. Основные положения
ГОСТ Р ИСО 9000-2001. Системы менеджмента качества. Основные положения и словарь
ГОСТ Р 51901.11-2005 (МЭК 61882:2001). Менеджмент риска. Исследование опасности и работоспособности. Прикладное руководство
ГОСТ Р 51901.14-2005 (МЭК 61078:1991). Менеджмент риска. Метод структурной схемы надежности
ГОСТ Р 51901.15-2005 (МЭК 61165:1995). Менеджмент риска. Применение марковских методов.
Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте национального органа Российской Федерации по стандартизации в сети Интернет или по ежегодно издаваемому информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по соответствующим ежемесячно издаваемым информационным указателям, опубликованным в текущем году. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом, следует руководствоваться замененным (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3. Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1. Элемент, объект (item, entity): любая часть, компонент, устройство, подсистема, функциональный модуль, оборудование или система, которая может быть рассмотрена как самостоятельная единица.
Примечание. Элемент может представлять собой аппаратное средство, программное обеспечение или и то и другое и может, в отдельных случаях, включать людей.
---------------------------------------------------------------------------¬
¦ 3.2. Система (system): совокупность взаимосвязанных и взаимодействующих¦
¦элементов. ¦
¦ [ГОСТ Р ИСО 9000-2001] ¦
L---------------------------------------------------------------------------
Примечания. 1. С точки зрения надежности система должна иметь:
a) определенную цель, выраженную в виде требований к функционированию системы;
b) заданные условия эксплуатации.
2. Система имеет иерархическую структуру.
3.3. Компонент (component): элемент, рассматриваемый на самом низком иерархическом уровне при анализе системы.
3.4. Распределение (allocation): процедура, применяемая при проектировании элемента и направленная на распределение требований качества элемента по его компонентам в соответствии с заданным критерием.
3.5. Отказ (failure): прекращение способности элемента исполнять требуемую функцию.
Примечания. 1. После отказа элемент становится неисправным.
2. Отказ является событием в отличие от неисправности, которая является состоянием.
3.6. Неисправность (fault): состояние элемента, характеризующееся неспособностью исполнять требуемую функцию, исключая период технического обслуживания, ремонта или других запланированных действий, а также из-за недостатка внешних ресурсов.
Примечание. Неисправность часто является результатом отказа элемента, но может существовать и без предшествующего отказа.
4. Основные процедуры анализа надежности
4.1. Общая процедура
Рисунок 1. Общая процедура анализа надежности
Общая процедура анализа надежности представлена на рисунке 1 и состоит из следующих задач в порядке их применения:
a) Определение системы
Определение исследуемой системы, режимов и условий ее работы, функциональных связей, включая интерфейсы или процессы. Обычно результаты определения системы являются входом в процесс разработки системы.
b) Определение требований/целей надежности
Определение всех требований или целей надежности и работоспособности системы, а также характеристик и особенностей системы, режимов ее эксплуатации, условий окружающей среды и требований обслуживания. Определение отказа системы, критериев отказов и условий, основанных на функциональной спецификации системы, ожидаемой продолжительности и условий эксплуатации (циклограмма и время выполнения задания). При определении требований и целей надежности следует руководствоваться [1].
c) Распределение требований надежности
Распределение требований или целей надежности системы по различным подсистемам на ранней стадии проекта (при необходимости).
