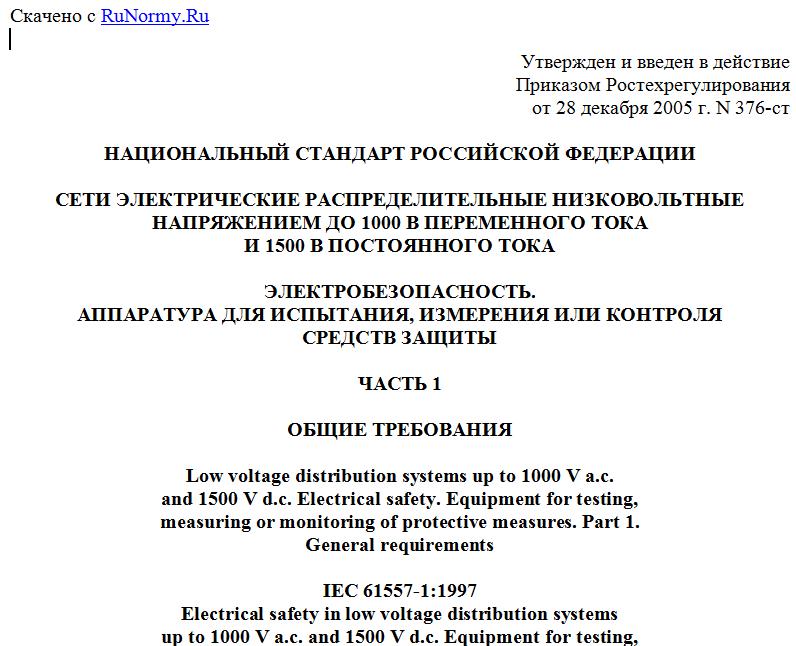

Утвержден и введен в действие
Приказом Ростехрегулирования
от 28 декабря 2005 г. N 376-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
СЕТИ ЭЛЕКТРИЧЕСКИЕ РАСПРЕДЕЛИТЕЛЬНЫЕ НИЗКОВОЛЬТНЫЕ
НАПРЯЖЕНИЕМ ДО 1000 В ПЕРЕМЕННОГО ТОКА
И 1500 В ПОСТОЯННОГО ТОКА
ЭЛЕКТРОБЕЗОПАСНОСТЬ.
АППАРАТУРА ДЛЯ ИСПЫТАНИЯ, ИЗМЕРЕНИЯ ИЛИ КОНТРОЛЯ
СРЕДСТВ ЗАЩИТЫ
ЧАСТЬ 1
ОБЩИЕ ТРЕБОВАНИЯ
Low voltage distribution systems up to 1000 V a.c.
and 1500 V d.c. Electrical safety. Equipment for testing,
measuring or monitoring of protective measures. Part 1.
General requirements
IEC 61557-1:1997
Electrical safety in low voltage distribution systems
up to 1000 V a.c. and 1500 V d.c. Equipment for testing,
measuring or monitoring of protective measures. Part 1.
General requirements
(IDT)
ГОСТ Р МЭК 61557-1-2005
Группа П01
ОКС 17.220.20
29.080
29.240;
ОКП 42 0000
Дата введения
1 сентября 2006 года
Предисловие
Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. N 184-ФЗ "О техническом регулировании", а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 "Стандартизация в Российской Федерации. Основные положения".
Сведения о стандарте
1. Подготовлен ОАО "НИИ Электромера" на основе собственного аутентичного перевода стандарта, указанного в пункте 4.
2. Внесен Техническим комитетом по стандартизации ТК 233 "Измерительная аппаратура для электрических и электромагнитных величин".
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 28 декабря 2005 г. N 376-ст.
4. Настоящий стандарт идентичен международному стандарту МЭК 61557-1:1997 "Электробезопасность в низковольтных распределительных сетях напряжением до 1000 В переменного тока и 1500 В постоянного тока. Аппаратура для испытания, измерения или контроля средств защиты. Часть 1. Общие требования" (IEC 61557-1:1997 "Electrical safety in low voltage distribution systems up to 1000 V a.c. and 1500 V d.c. - Equipment for testing, measuring or monitoring of protective measures - Part 1: General requirements").
Наименование настоящего стандарта изменено относительно наименования указанного международного стандарта для приведения в соответствие с ГОСТ Р 1.5-2004 (пункт 3.5).
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им национальные стандарты Российской Федерации, сведения о которых приведены в дополнительном Приложении А.
5. Введен впервые.
1. Область применения
Настоящий стандарт устанавливает общие требования к испытательной, измерительной и контрольной аппаратуре для проверки электрической безопасности в низковольтных распределительных сетях с номинальными напряжениями до 1000 В переменного тока и 1500 В постоянного тока.
В случаях, когда измерительная аппаратура или установки выполняют функции различных измерительных устройств, входящих в сферу действия стандартов серии МЭК 61557, к каждой из этих функций применяют соответствующий стандарт указанной серии стандартов.
Примечание. Термин "измерительная аппаратура" далее используется для обозначения испытательной, измерительной и контрольной аппаратуры.
2. Нормативные ссылки
В настоящем стандарте использованы ссылки на следующие стандарты:
МЭК 60038:1983. Стандартные напряжения
МЭК 60050 (601):1985. Международный электротехнический словарь - Глава 601: Генерирование, передача и распределение электроэнергии. Общие положения
МЭК 60050 (603):1986. Международный электротехнический словарь - Глава 603: Генерирование, передача и распределение электроэнергии. Планирование и управление энергетическими системами
МЭК 60050 (826):1982. Международный электротехнический словарь - Глава 826: Электроустановки зданий
МЭК 60051-1:1997. Показывающие аналоговые электроизмерительные приборы прямого действия и вспомогательные части к ним - Часть 1: Определения и общие требования ко всем частям
МЭК 359:2001. Способы выражения функциональных характеристик электрической и электронной измерительной аппаратуры
МЭК 364-4-41:1992. Электроустановки зданий - Часть 4: Требования безопасности - Глава 41: Защита от поражения электрическим током
МЭК 60364-6-61:1986. Электроустановки зданий - Часть 6: Проверка - Глава 61: Первичная проверка
МЭК 529:1989. Степени защиты, обеспечиваемые оболочками (IP код)
МЭК 61010-1:1990. Безопасность электрических контрольно-измерительных приборов и лабораторного оборудования. Часть 1. Общие требования
МЭК 61557-2:1997. Электробезопасность в низковольтных распределительных сетях напряжением до 1000 В переменного тока и 1500 В постоянного тока. Аппаратура для испытания, измерения или контроля средств защиты. Часть 2: Сопротивление изоляции
МЭК 61557-3:1997. Электробезопасность в низковольтных распределительных сетях напряжением до 1000 В переменного тока и 1500 В постоянного тока. Аппаратура для испытания, измерения или контроля средств защиты. Часть 3: Полное сопротивление контура
МЭК 61557-4:1997. Электробезопасность в низковольтных распределительных сетях напряжением до 1000 В переменного тока и 1500 В постоянного тока. Аппаратура для испытания, измерения или контроля средств защиты. Часть 4: Сопротивление заземления и эквипотенциального соединения
МЭК 61557-5:1997. Электробезопасность в низковольтных распределительных сетях напряжением до 1000 В переменного тока и 1500 В постоянного тока. Аппаратура для испытания, измерения или контроля средств защиты. Часть 5: Сопротивление относительно земли
МЭК 61557-6:1997. Электробезопасность в низковольтных распределительных сетях напряжением до 1000 В переменного тока и 1500 В постоянного тока. Аппаратура для испытания, измерения или контроля средств защиты. Часть 6: Устройства защиты, управляемые остаточным током (УОТ), в сетях с заземленной нейтралью (TT и TN системы)
МЭК 61557-7:1997. Электробезопасность в низковольтных распределительных сетях напряжением до 1000 В переменного тока и 1500 В постоянного тока. Аппаратура для испытания, измерения или контроля средств защиты. Часть 7: Последовательность чередования фаз
МЭК 61557-8:1997. Электробезопасность в низковольтных распределительных сетях напряжением до 1000 В переменного тока и 1500 В постоянного тока. Аппаратура для испытания, измерения или контроля средств защиты. Часть 8: Устройства контроля сопротивления изоляции в сетях с изолированной нейтралью (IT система).
3. Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями.
3.1. Термины и определения, относящиеся ко всем частям МЭК 61557
3.1.1. Номинальное напряжение распределительной сети (nominal voltage of the distribution system) : напряжение, указанное в обозначении распределительной сети или аппаратуры, к которому относятся установленные рабочие характеристики [МЭК 38, пункт 1, измененный].
3.1.2. Рабочее напряжение сети (operating voltage in a system): значение напряжения при нормальных условиях в конкретной точке сети [МЭС 601-01-22].
3.1.3. Напряжение относительно земли (voltage against earth) :
а) в распределительных сетях с заземленной нейтралью - напряжение между фазным проводником и заземленной нейтралью;
б) во всех других распределительных сетях - напряжение между незаземленными фазными проводниками и землей, когда один из фазных проводников накоротко соединен с землей.
3.1.4. Аварийное напряжение (fault voltage) : напряжение, появляющееся в результате повреждения на доступных проводящих частях (и/или внешних проводящих частях) по отношению к земле.
3.1.5. Напряжение прикосновения (touch voltage) : напряжение, появляющееся при повреждении изоляции, между одновременно доступными частями [МЭС 826-02-02].
3.1.6. Условный предел напряжения прикосновения (conventional touch voltage limit) : максимально допустимое в течение неограниченного времени напряжение прикосновения для установленных условий внешних воздействий, обычно равное 50 В среднеквадратического значения переменного тока или 120 В постоянного тока без пульсаций [МЭС 826-02-04, измененный].
3.1.7. Номинальный диапазон напряжений (nominal range of voltages): диапазон напряжений, для которого предназначена измерительная аппаратура.
3.1.8. Напряжение питания (supply voltage) : напряжение в точке, в которой измерительная аппаратура получает или может получать электрическую энергию в качестве питания.
3.1.9. Выходное напряжение (output voltage) : напряжение на выходных зажимах измерительной аппаратуры, с которых эта аппаратура выдает или может выдавать электрическую энергию.
3.1.10. Напряжение разомкнутой цепи (open-circuit voltage) : напряжение на зажимах измерительной аппаратуры при отсутствии нагрузки.
3.1.11. Номинальное напряжение измерительной аппаратуры (nominal voltage of measuring equipment) : напряжение, при котором должна использоваться измерительная аппаратура и значение которого указано в ее маркировке.
3.1.12. Внешнее напряжение (extraneous voltage): напряжение, которое может возникнуть при внешних воздействиях на измерительную аппаратуру. Оно не требуется для работы измерительной аппаратуры, но может повлиять на ее работу.
3.1.13. Номинальный ток (nominal current) : ток измерительной аппаратуры при номинальных условиях.
3.1.14. Ток короткого замыкания (short-circuit current) : ток, протекающий через накоротко замкнутые зажимы измерительной аппаратуры.
3.1.15. Номинальная частота (nominal frequency) : частота, для работы на которой измерительная аппаратура предназначена.
3.1.16. Емкость утечки распределительных сетей (leakage capacitance of the distribution systems) : максимально допустимое значение общей емкости контролируемой сети относительно земли, включая любые присоединенные устройства, при которой устройство контроля изоляции обеспечивает работу с заданными характеристиками.
3.1.17. Полное сопротивление контура (loop impedance) : сумма полных сопротивлений токового контура, включающая в себя полное сопротивление источника тока, полное сопротивление фазного проводника от одного зажима источника тока до точки измерения и полное сопротивление обратного провода (например, защитного проводника, заземляющего электрода и земли) от точки измерения до другого зажима источника тока.
