"ГОСТ 2.603-68. Единая система конструкторской документации. Внесение изменений в эксплуатационную и ремонтную документацию"
Скачать текст бесплатно в формате MS Word
Поделитесь данным материалом с друзьями:

Скачать

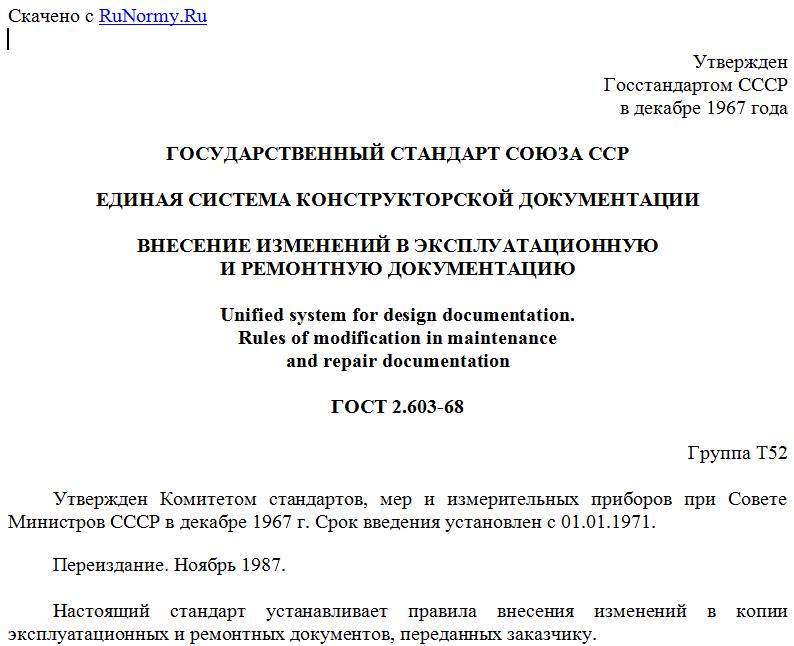

Утвержден
Госстандартом СССР
в декабре 1967 года

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ЕДИНАЯ СИСТЕМА КОНСТРУКТОРСКОЙ ДОКУМЕНТАЦИИ

ВНЕСЕНИЕ ИЗМЕНЕНИЙ В ЭКСПЛУАТАЦИОННУЮ
И РЕМОНТНУЮ ДОКУМЕНТАЦИЮ

Unified system for design documentation.
Rules of modification in maintenance
and repair documentation

ГОСТ 2.603-68

Группа Т52

Утвержден Комитетом стандартов, мер и измерительных приборов при Совете Министров СССР в декабре 1967 г. Срок введения установлен с 01.01.1971.
Переиздание. Ноябрь 1987.

Настоящий стандарт устанавливает правила внесения изменений в копии эксплуатационных и ремонтных документов, переданных заказчику.
На основе настоящего стандарта допускается, при необходимости, разрабатывать стандарты, устанавливающие правила внесения изменений в копии эксплуатационных и ремонтных документов с учетом специфики изделий конкретных видов техники, условий их эксплуатации и формы выполнения документов.

1. ОБЩИЕ ТРЕБОВАНИЯ

1.1. Внесение изменений в копии эксплуатационных и (или) ремонтных документов должно производиться на основании "Бюллетеней", согласованных, утвержденных и введенных в действие в порядке, установленном для эксплуатационных документов. "Бюллетень" может быть выполнен в бумажной и (или) электронной форме (электронный бюллетень).
Допускается вносить изменения по директивам (распоряжениям) заказчика с последующим выпуском "Бюллетеня". Копию директивы (распоряжения) заказчика направляют предприятию (организации) - держателю подлинников.
"Бюллетени" выпускают на основании изменений, внесенных в подлинники конструкторских (рабочих, эксплуатационных и ремонтных) документов по правилам, установленным в ГОСТ 2.503-74.
Замену дубликатов эксплуатационных и (или) ремонтных документов, переданных заказчику, производят также на основании "Бюллетеней".
1.2. Выпускать "Бюллетень" имеет право только предприятие (организация) - держатель подлинников.
Выпускать "Бюллетень" об изменении копий эксплуатационных и (или) ремонтных документов, подлинники которых (с оригиналами иллюстраций) переданы заказчику, на изделия, снятые с производства, имеет право организация заказчика, ответственная за эксплуатацию (ремонт) изделия.
1.3. Внесение изменений в копии эксплуатационных и ремонтных документов должно производиться при:
конструктивных изменениях изделия или изменений условий эксплуатации, которые вызывают необходимость изменения установленных ранее правил эксплуатации и ремонта;
изменениях способов и техники проведения ремонта изделий, которые влекут за собой изменение технологии ремонта и (или) технических требований, предусмотренных ранее выпущенными эксплуатационными и (или) ремонтными документами;
обнаружении в документе ошибки, вызывающей неправильную эксплуатацию и (или) ремонт изделия.
Примечание. Временные отступления от требований, установленных эксплуатационными и (или) ремонтными документами, разрешенные заказчиком в установленном порядке на определенный срок или для отдельной серии (партии) изделий, в эти документы не вносят.

1.4. "Бюллетень" выпускают на комплект эксплуатационных документов изделия в целом и (или) на его отдельные документы, включая изменения эксплуатационных и (или) ремонтных документов покупных изделий.
"Бюллетень" об изменении копий эксплуатационных и (или) ремонтных документов составной части изделия выпускают только в случае, когда на нее разработан и передан заказчику комплект этих документов.
Допускается по согласованию с заказчиком в одном "Бюллетене" объединять указания об изменении копий нескольких эксплуатационных и (или) ремонтных документов.
1.5. Если изменения относятся только к документам изделий определенной серии (заводских номеров), то об этом в "Бюллетене" делают соответствующие указания.
1.6. Любое изменение эксплуатационного и (или) ремонтного документа, вызывающее какие-либо изменения в других документах, должно сопровождаться одновременным выпуском "Бюллетеней" о внесении соответствующих изменений во все взаимосвязанные документы.
1.7. Если при эксплуатации (ремонте) изделия одновременно действуют копии эксплуатационных и (или) ремонтных документов, изданные различными способами (светокопии, типографские издания и др.), то должны быть выпущены "Бюллетени" об изменении документов, изданные всеми способами.
1.8. Если изменения эксплуатационных и (или) ремонтных документов являются следствием изменения конструкции изделия, переданного заказчику, то документы об изменении конструкции изделия и "Бюллетени" об изменении эксплуатационных и (или) ремонтных документов должны согласовать, утверждать и вводить в действие одновременно.
1.9. Учет и хранение подлинников "Бюллетеней" должны производиться по правилам учета и хранения "Извещений об изменении" по ГОСТ 2.503-74.

2. СПОСОБЫ ВНЕСЕНИЯ ИЗМЕНЕНИЙ

2.1. В "Бюллетене" указывают способы внесения изменений в копии документов, переданных заказчику:
а) зачеркиванием, когда изменяемые размеры, слова, знаки, надписи и т.п. зачеркивают сплошными тонкими линиями и рядом с зачеркнутым проставляют новые данные, и (или) внесением отдельных цифр, слов, фраз, элементов иллюстраций и т.п. тушью (или черными чернилами). Указанный способ применяют для документов, выполненных в бумажной форме;
б) заменой отдельных листов (для документов, выполненных в электронной форме, - заменой модулей данных согласно ГОСТ 2.610-2006);
в) введением в документ дополнительных листов (для документов, выполненных в электронной форме, - введением в документ дополнительных модулей данных);
г) изданием дополнения к документу;
д) переизданием документа (для документа, выполненного в электронной форме, осуществляют его перевыпуск) с сохранением прежнего обозначения.
2.2. Изменения в копии эксплуатационных и (или) ремонтных документов на бумажном носителе или в копии электронных документов, полученных на устройствах вывода ЭВМ, вносят заменой отдельных или включением дополнительных листов копий.
Если нецелесообразно заменять копии на бумажном носителе, то по согласованию с заказчиком допускается исправлять их тушью (или черными чернилами).
При выпуске "Бюллетеня", в котором предусматривается замена отдельных страниц копий документов, изданных типографским способом, производят замену полных листов.
2.3. Если после внесения изменений в копии эксплуатационных и (или) ремонтных документов нарушится конструктивная или эксплуатационная взаимозаменяемость изделий с изделиями, изготовленными ранее, то вместо внесения изменений должны быть выпущены новые документы с новыми обозначениями.
2.4. Выпуск дополнения к эксплуатационным и (или) ремонтным документам, а также замену этих документов с сохранением обозначения производят при большом количестве изменений, которые могут создать затруднения при пользовании измененными документами.
2.5. Замененные и дополнительные листы, а также дополнения, издают тем же способом (типографским, светокопированием и др.), что и ранее изданные изменяемые эксплуатационные (ремонтные) документы, с сохранением формата этих документов.
В конце листа, к которому относятся дополнительные листы, должна быть надпись: "Продолжение см. на листах (страницах)...", например: "Продолжение см. на страницах 156а и 156б". Об этой надписи должно быть указано в "Бюллетене".
Дополнение оформляют, утверждают и издают так же, как изменяемый документ. Перед наименованием изменяемого документа делают надпись: "Дополнение", например: "Дополнение к техническому описанию".
К одному документу не допускается выпускать более одного дополнения.

3. ОФОРМЛЕНИЕ "БЮЛЛЕТЕНЯ"

3.1. "Бюллетени" на изменения эксплуатационных и (или) ремонтных документов должны содержать: вводную часть, раздел "Внесение изменений" и приложение.
3.2. Во вводной части указывают область распространения "Бюллетеня" или ограничение сферы его действия конкретными видами (сериями) изделий.
Если необходимо выделить часть изделий, на которые не распространяется данный "Бюллетень", то это оговаривают в последующем тексте.
Вводная часть  "Бюллетеня"  должна начинаться словами: "Бюллетень"
распространяется на ____________________ _________________________
____________________ _____________________________ _______________
        (наименование изделия или его составных частей)
Во вводной части также указывают, на каком основании выпускают "Бюллетень", срок его введения в действие и порядковый номер изменения.
Если изменение эксплуатационных и (или) ремонтных документов вызвано изменением конструкции переданных заказчику изделий, то в "Бюллетене" об изменении документов должно быть приведено указание о запрещении эксплуатации (ремонта) изделия по неизмененным документам.
3.3. В разделе "Внесение изменений" излагают содержание изменений, а также способы внесения их в эксплуатационные и ремонтные документы по форме:

----T------------------------T--------------------T---------------
N  ¦Обозначение документа   ¦Содержание изменений¦Способ внесения
п/п ¦(текстового документа,  +----------T---------+   изменений
    ¦чертежа, схемы и т.п.)  ¦ имеется  ¦ должно  ¦
    ¦                        ¦          ¦  быть   ¦
----+------------------------+----------+---------+---------------
    ¦                        ¦          ¦


В графе "N п/п" указывают порядковые номера изменений, перечисленные в "Бюллетене".
В графе "Обозначение документа" указывают обозначение изменяемого документа. В этой графе при необходимости указывают номера станиц (листов), номер пункта, абзаца или строки в тексте, в которые должны быть внесены исправления, с указанием порядка отсчета (сверху или снизу страницы или листа).
Абзац исключен с 1 сентября 2006 года. - Изменение N 1, введенное в действие Приказом Ростехрегулирования от 22.06.2006 N 117-ст.
В графах "имеется" и "должно быть" приводят содержание изменения (текста, графического изображения) документа, соответственно до и после внесения изменения. Все графические изображения выполняют в том же масштабе, в каком они указаны на изменяемом документе.
Если необходимо уточнить местонахождение изменяемого участка, то в графах "имеется" и "должно быть" приводят содержание участков, смежных с изменяемой частью документа.
Допускается графу "Содержание изменений" указывать в виде приложения к "Бюллетеню".
В графе "Способ внесения изменений" указывают способ, которым должно быть внесено изменение в эксплуатационный и (или) ремонтный документ в соответствии с п. 2.1.
При заполнении граф "имеется" и "должно быть" допускаются упрощения, предусмотренные для графы "Содержание изменения" "Извещения об изменении" по ГОСТ 2.503-74.
В этом же разделе по каждому изменяемому документу должен быть приведен перечень всех "Бюллетеней", которыми предусматривались предыдущие изменения в документе.
3.4. Исключен с 1 сентября 2006 года. - Изменение N 1, введенное в действие Приказом Ростехрегулирования от 22.06.2006 N 117-ст.
3.5. В приложении к "Бюллетеню" приводят:
перечень основных конструктивных изменений (с иллюстрациями), внесенных в изделие на день выпуска "Бюллетеня", знание которых необходимо для правильной эксплуатации изделия (сущность, причина изменения, номер партии или отдельного изделия, с которого введено изменение, и т.п.);
перечень "Бюллетеней", выпущенных ранее на это изделие или документ;
измененные и (или) дополнительные листы к изменяемым документам и т.п.
3.6. "Бюллетень" должен иметь титульный лист по ГОСТ 2.105-79.
Пример заполнения титульного листа "Бюллетеня" для срочных изменений приведен в Приложении 1.
3.7. Каждый "Бюллетень" должен иметь обозначение (номер), состоящее из:
Для просмотра документа целиком скачайте его >>>
