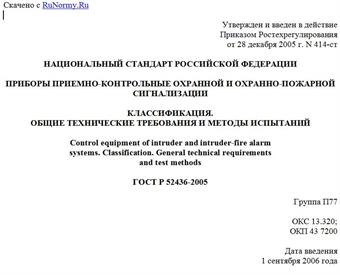

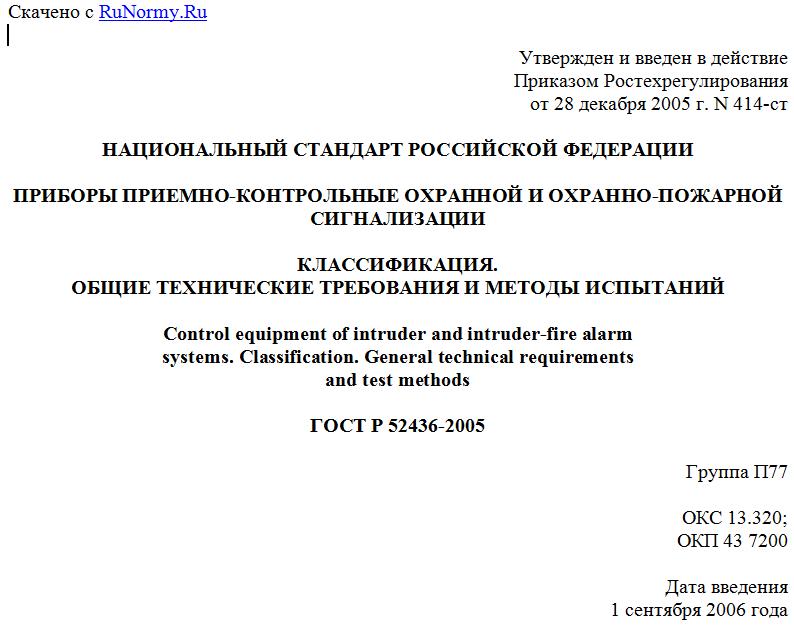

Утвержден и введен в действие
Приказом Ростехрегулирования
от 28 декабря 2005 г. N 414-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ПРИБОРЫ ПРИЕМНО-КОНТРОЛЬНЫЕ ОХРАННОЙ И ОХРАННО-ПОЖАРНОЙ
СИГНАЛИЗАЦИИ
КЛАССИФИКАЦИЯ.
ОБЩИЕ ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ И МЕТОДЫ ИСПЫТАНИЙ
Control equipment of intruder and intruder-fire alarm
systems. Classification. General technical requirements
and test methods
ГОСТ Р 52436-2005
Группа П77
ОКС 13.320;
ОКП 43 7200
Дата введения
1 сентября 2006 года
Предисловие
Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. N 184-ФЗ "О техническом регулировании", а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 "Стандартизация в Российской Федерации. Основные положения".
Сведения о стандарте
1. Разработан Научно-исследовательским центром "Охрана" (НИЦ "Охрана") Главного управления вневедомственной охраны (ГУВО) МВД России.
2. Внесен Техническим комитетом по стандартизации ТК 234 "Технические средства охраны, охранной и пожарной сигнализации".
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 28 декабря 2005 г. N 414-ст.
4. Введен впервые.
1. Область применения
Настоящий стандарт распространяется на приемно-контрольные приборы охранной и охранно-пожарной сигнализации (далее - приборы), предназначенные для работы в составе систем охранной и охранно-пожарной сигнализации по ГОСТ Р 50775 и устанавливает классификацию, общие технические требования и методы испытаний приборов.
Требования к приемно-контрольным приборам охранно-пожарной сигнализации и методы их испытаний распространяются только на функции охранной сигнализации.
Приемно-контрольные приборы охранно-пожарной сигнализации в части выполнения функций пожарной сигнализации должны соответствовать требованиям ГОСТ Р 51089, нормам пожарной безопасности [1], [2], а также другим нормативным документам, устанавливающим требования к приборам пожарной сигнализации.
Стандарт не распространяется на приборы специального назначения, а также на приборы, предназначенные для работы во взрывоопасных помещениях.
2. Нормативные ссылки
В настоящем стандарте использованы ссылки на следующие стандарты:
ГОСТ Р 8.568-97 Государственная система обеспечения единства измерений. Аттестация испытательного оборудования. Основные положения
ГОСТ Р 50009-2000 Совместимость технических средств электромагнитная. Технические средства охранной сигнализации. Требования и методы испытаний
ГОСТ Р 50775-95 (МЭК 839-1-1-88) Системы тревожной сигнализации. Часть 1. Общие требования. Раздел 1. Общие положения
ГОСТ Р 51089-97 Приборы приемно-контрольные и управления пожарные. Общие технические требования и методы испытаний
ГОСТ Р 51241-98 Средства и системы контроля и управления доступом. Классификация. Общие технические требования. Методы испытаний
ГОСТ Р 51317.2.5-2000 (МЭК 61000-2-5-95) Совместимость технических средств электромагнитная. Электромагнитная обстановка. Классификация электромагнитных помех в местах размещения технических средств
ГОСТ Р 51317.6.1-99 (МЭК 61000-6-1-97) Совместимость технических средств электромагнитная. Устойчивость к электромагнитным помехам технических средств, применяемых в жилых, коммерческих зонах и производственных зонах с малым энергопотреблением. Требования и методы испытаний
ГОСТ Р 51317.6.2-99 (МЭК 61000-6-2-99) Совместимость технических средств электромагнитная. Устойчивость к электромагнитным помехам технических средств, применяемых в промышленных зонах. Требования и методы испытаний
ГОСТ Р 51699-2000 Совместимость технических средств электромагнитная. Устойчивость к электромагнитным помехам технических средств охранной сигнализации. Требования и методы испытаний
ГОСТ Р МЭК 60065-2002 Аудио-, видео- и аналогичная электронная аппаратура. Требования безопасности
ГОСТ 9.014-78 Единая система защиты от коррозии и старения материалов и изделий. Временная противокоррозионная защита изделий. Общие требования
ГОСТ 12.1.004-91 Система стандартов безопасности труда. Пожарная безопасность. Общие требования
ГОСТ 12.1.006-84 Система стандартов безопасности труда. Электромагнитные поля радиочастот. Допустимые уровни на рабочих местах и требования к проведению контроля
ГОСТ 12.1.019-79 Система стандартов безопасности труда. Электробезопасность. Общие требования и номенклатура видов защиты
ГОСТ 12.1.030-87 Система стандартов безопасности труда. Электробезопасность. Защитное заземление, зануление
ГОСТ 12.2.003-91 Система стандартов безопасности труда. Оборудование производственное. Общие требования безопасности
ГОСТ 12.2.007.0-75 Система стандартов безопасности труда. Изделия электротехнические. Общие требования безопасности
ГОСТ 27.002-89 Надежность в технике. Основные понятия. Термины и определения
ГОСТ 27.003-90 Надежность в технике. Состав и общие правила задания требований по надежности
ГОСТ 27.410-87 Надежность в технике. Методы контроля показателей надежности и планы контрольных испытаний на надежность
ГОСТ 12997-84 Изделия ГСП. Общие технические условия
ГОСТ 14192-96 Маркировка грузов
ГОСТ 14254-96 (МЭК 529-89) Степени защиты, обеспечиваемые оболочками (код IP)
ГОСТ 15150-69 Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды
ГОСТ 23170-78 Упаковка для изделий машиностроения. Общие требования
ГОСТ 26342-84 Средства охранной, пожарной и охранно-пожарной сигнализации. Типы, основные параметры и размеры
ГОСТ 26828-86 Изделия машиностроения и приборостроения. Маркировка.
Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте национального органа Российской Федерации по стандартизации в сети Интернет или по ежегодно издаваемому информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по соответствующим ежемесячно издаваемым информационным указателям, опубликованным в текущем году. Если ссылочный документ заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться замененным (измененным) документом. Если ссылочный документ отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3. Термины и определения
В настоящем стандарте применяют следующие термины с соответствующими определениями:
3.1. Прибор приемно-контрольный (ППК), прибор приемно-контрольный охранный (ППКО) или прибор приемно-контрольный охранно-пожарный (ППКОП): по ГОСТ Р 50775.
3.2. Охранная сигнализация: по ГОСТ 26342.
3.3. Охранно-пожарная сигнализация: по ГОСТ 26342.
3.4. Охранный извещатель: по ГОСТ 26342.
3.5. Оповещатель: по ГОСТ 26342.
3.6. Шифрустройство: по ГОСТ Р 50775.
3.7. Устройство оконечное объектовое: по ГОСТ 26342.
3.8. Пульт централизованного наблюдения (ПЦН): по ГОСТ Р 50775.
3.9. Система передачи извещений (СПИ): по ГОСТ Р 50775.
3.10. Шлейф охранной (охранно-пожарной) сигнализации (ШС): по ГОСТ 26342.
3.11. Шлейф сигнализации безадресный (ШСБ): шлейф сигнализации, соединяющий ППК с извещателями безадресного типа, информация о состоянии которых передается на ППК путем замыкания или размыкания контактов выходных реле, электронных ключей или изменением иных параметров извещателей.
3.12. Шлейф сигнализации адресный (ШСА) (канал связи адресный (КСА)): электрическая цепь, соединяющая ППК с адресными устройствами и предназначенная для осуществления цифрового (или аналогового) обмена данными между ППК и адресными устройствами.
3.13. Адресные устройства: устройства (адресные извещатели, оповещатели, релейные блоки, расширители ШС и др.), включаемые в адресный шлейф, обладающие индивидуальным адресом (номером), обеспечивающие передачу извещений на ППК (обмен информацией с ППК) с помощью цифрового (аналогового) обмена данными между ППК и адресными устройствами.
3.14. Информационная емкость ППК: число контролируемых ШС либо число контролируемых адресов (для адресных ППК).
3.15. Информативность ППК: по ГОСТ 26342.
3.16. Контролируемая зона ППК: контролируемый объект (часть объекта и/или территории), состояние которого может быть однозначно отображено с помощью средств индикации, оповещения или передано на ПЦН, а также обеспечено раздельное управление им (взятие под охрану, снятие с охраны ручным или автоматическим способом, управление оборудованием объекта и т.д.).
4. Классификация
4.1. Настоящий стандарт устанавливает классификацию ППК по следующим характеристикам:
- виду организации тревожной сигнализации на объекте;
- способу контроля извещателей;
- структуре ШС;
- виду канала связи с извещателями;
- информационной емкости;
- информативности.
4.2. По виду организации тревожной сигнализации на объекте ППК подразделяют на:
- автономные - предназначенные для обеспечения автономной сигнализации, при которой извещения о состоянии контролируемого объекта выдаются только на звуковые и световые оповещатели, установленные на охраняемом объекте или в непосредственной близости к нему;
- локальной сигнализации - предназначенные для обеспечения локальной сигнализации на объекте, при которой извещения о состоянии, а также управление контролируемым шлейфом, контролируемыми зонами (далее - зона) осуществляют с помощью средств отображения информации и управления (индикаторные панели, пульты), входящих в состав ППК;
- централизованной сигнализации - предназначенные для централизованной сигнализации и работы совместно или в составе СПИ, при которой извещения с ППК передаются на ПЦН СПИ посредством использования различных каналов связи (телефонные линии, радиоканалы, выделенные линии и др.).
4.3. По способу контроля извещателей ППК подразделяют на:
- безадресные - приборы, имеющие только безадресные ШС;
- адресные - приборы, имеющие адресные ШС;
- комбинированные - приборы, имеющие безадресные и адресные ШС.
