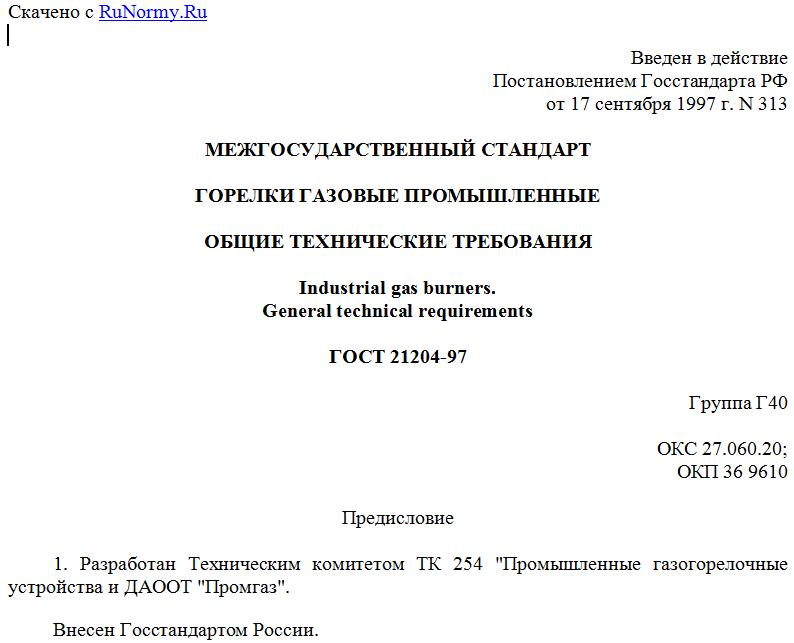

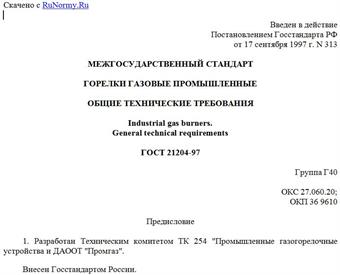

Введен в действие
Постановлением Госстандарта РФ
от 17 сентября 1997 г. N 313
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ГОРЕЛКИ ГАЗОВЫЕ ПРОМЫШЛЕННЫЕ
ОБЩИЕ ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ
Industrial gas burners.
General technical requirements
ГОСТ 21204-97
Группа Г40
ОКС 27.060.20;
ОКП 36 9610
Предисловие
1. Разработан Техническим комитетом ТК 254 "Промышленные газогорелочные устройства и ДАООТ "Промгаз".
Внесен Госстандартом России.
2. Принят Межгосударственным советом по стандартизации, метрологии и сертификации (Протокол N 11 от 25.04.1997).
За принятие проголосовали:
---------------------------T-------------------------------------¬
¦ Наименование государства ¦ Наименование национального органа ¦
¦ ¦ по стандартизации ¦
+--------------------------+-------------------------------------+
¦Азербайджанская Республика¦Азгосстандарт ¦
¦Республика Армения ¦Армгосстандарт ¦
¦Республика Белоруссия ¦Госстандарт Белоруссии ¦
¦Грузия ¦Грузстандарт ¦
¦Республика Казахстан ¦Госстандарт Республики Казахстан ¦
¦Киргизская Республика ¦Киргизстандарт ¦
¦Республика Молдова ¦Молдовастандарт ¦
¦Российская Федерация ¦Госстандарт России ¦
¦Республика Таджикистан ¦Таджикгосстандарт ¦
¦Туркменистан ¦Главная государственная инспекция ¦
¦ ¦Туркменистана ¦
¦Республика Узбекистан ¦Узгосстандарт ¦
¦Украина ¦Госстандарт Украины ¦
L--------------------------+--------------------------------------
3. Постановлением Государственного комитета Российской Федерации по стандартизации, метрологии и сертификации от 17 сентября 1997 г. N 313 межгосударственный стандарт ГОСТ 21204-97 введен в действие в качестве государственного стандарта Российской Федерации с 1 июля 1998 г.
4. Взамен ГОСТ 21204-83.
1. ОБЛАСТЬ ПРИМЕНЕНИЯ
Настоящий стандарт распространяется на газовые промышленные горелки, работающие на газообразном топливе, сжигаемом с воздухом или со смесью воздуха с дымовыми газами рециркуляции, а также на газовую часть комбинированных горелок, применяемых в паровых и водогрейных котлах, теплогенераторах и газоиспользующих установках.
Стандарт не распространяется на горелки, в которых для интенсификации процесса горения применяют дополнительные средства (электрическую или акустическую энергию, кислород); радиационные трубы; горелки, при работе которых образуются продукты сгорания, используемые в качестве контролируемой атмосферы; горелки инфракрасного излучения; горелки, являющиеся составной частью газоиспользующего оборудования для использования в быту и предприятиями общественного питания; горелки мартеновских печей, ванных регенеративных стекловаренных печей; горелки факельных установок для сжигания сбросных газов.
Требования к вновь разрабатываемым автоматическим газовым горелкам с принудительной подачей воздуха мощностью до 5,0 МВт включительно - по [1].
Обязательные требования к качеству продукции, обеспечивающие ее безопасность для жизни и здоровья людей, охране окружающей среды изложены в 4.1.2; 4.1.3; 4.2; 4.3; 4.4; 4.5.5 - 4.5.7; разделах 5, 6.
Горелочные устройства должны также отвечать соответствующим требованиям правил безопасности в газовом хозяйстве, принятых в каждом из государств-участников Соглашения.
В настоящем стандарте использованы термины по ГОСТ 17356.
2. НОРМАТИВНЫЕ ССЫЛКИ
В настоящем стандарте использованы ссылки на следующие стандарты:
ГОСТ 9.014-78. Единая система защиты от коррозии и старения. Временная противокоррозийная защита изделий. Общие требования безопасности
ГОСТ 12.1.003-83. ССБТ. Шум. Общие требования безопасности
ГОСТ 12.1.028-80 <*>. Система стандартов безопасности труда. Шум. Определение шумовых характеристик источников шума. Ориентировочный метод
--------------------------------
<*> На территории Российской Федерации действует ГОСТ Р 51402-99.
ГОСТ 12.2.003-91. ССБТ. Оборудование производственное. Общие требования безопасности
ГОСТ 12.2.064-81. Органы управления производственным оборудованием. Общие требования безопасности
ГОСТ 6211-81. Основные нормы взаимозаменяемости. Резьба трубная коническая
ГОСТ 6357-81. Основные нормы взаимозаменяемости. Резьба трубная цилиндрическая
ГОСТ 10354-82. Пленка полиэтиленовая. Технические условия
ГОСТ 10617-83. Котлы отопительные теплопроизводительностью от 0,10 до 3,15 МВт
ГОСТ 12816-80. Фланцы арматуры, соединительных частей и трубопроводов на от 0,1 до 20,0 МПа (от 1 до 200 кгс/см2). Общие технические требования
ГОСТ 12969-67. Таблички для машин и приборов
ГОСТ 12997-84. Изделия ГСП. Общие технические условия
ГОСТ 14192-96. Маркировка грузов
ГОСТ 14254-96 (МЭК 529-89). Степени защиты, обеспечиваемые оболочками (Код IP)
ГОСТ 15150-69. Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды
ГОСТ 17356-89 (ИСО 3544-78, ИСО 5063-78). Горелки на газообразном и жидком топливах. Термины и определения
ГОСТ 20548-93 <*>. Котлы отопительные водогрейные теплопроизводительностью до 100 кВт. Общие технические условия
--------------------------------
<*> На территории Российской Федерации действует ГОСТ 20548-87.
ГОСТ 27570.0-87 (МЭК 335-1-76). Безопасность бытовых и аналогичных электрических приборов. Общие требования и методы испытаний
ГОСТ 28193-89. Котлы паровые стационарные с естественной циркуляцией производительностью менее 4 т/ч. Общие технические требования
ГОСТ 28269-89. Котлы паровые стационарные большой мощности. Общие технические требования
ГОСТ Р 50591-93 <*>. Агрегаты тепловые газопотребляющие. Горелки газовые промышленные. Предельные нормы концентраций NOx в продуктах сгорания.
--------------------------------
<*> Действует на территории Российской Федерации.
ГОСТ Р 50831-95 <*>. Установки котельные. Тепломеханическое оборудование. Общие технические требования
--------------------------------
<*> Действует на территории Российской Федерации.
3. КЛАССИФИКАЦИЯ
3.1. Газовые горелки классифицируют по:
- способу подачи компонентов;
- степени подготовки горючей смеси;
- скорости истечения продуктов сгорания;
- характеру потока, истекающего из горелки;
- номинальному давлению газа перед горелкой;
- возможности регулирования характеристик факела;
- необходимости регулирования коэффициента избытка воздуха;
- локализации зоны горения;
- возможности утилизации тепла продуктов сгорания;
- степени автоматизации.
3.2. Классификация газовых промышленных горелок приведена в Приложении А.
4. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ
4.1. Требования назначения
4.1.1. Номинальная тепловая мощность каждой горелки должна соответствовать номинальной тепловой мощности, установленной для горелок данного типоразмера (предельные отклонения +/- 5%).
4.1.1а. Горелки предназначены для работы на одном или нескольких видах газообразного топлива, а также на их смесях.
В комбинированных горелках (газомазутных, пылегазовых, многогазовых) при необходимости должно быть обеспечено раздельное и совместное сжигание обоих видов топлива. При этом автоматические комбинированные горелки должны обеспечивать безопасный и безостановочный переход с одного вида топлива на другой. В других горелках безопасный и безостановочный переход с одного вида топлива на другой при необходимости безостановочного перехода должен обеспечиваться организационными мерами.
При сжигании в комбинированных горелках только газа на работу систем управления и безопасности для этого вида топлива не должны влиять аналогичные системы для альтернативного топлива. При наличии раздельных датчиков контроля пламени датчик для альтернативного вида топлива должен отключаться.
4.1.2. Коэффициенты рабочего регулирования горелки должны соответствовать значениям, приведенным в таблице 1.
Таблица 1
--------------------------------------------T--------------------¬
¦ Класс горелки по способу подачи воздуха ¦Коэффициент рабочего¦
¦ и степени подготовки горючей смеси ¦регулирования К , ¦
¦ ¦ р.р ¦
¦ ¦ не менее ¦
