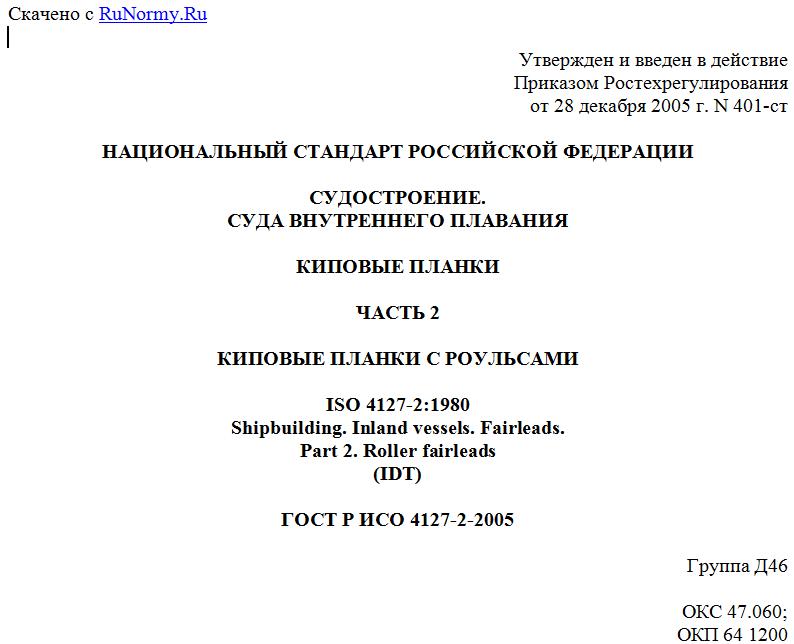

Утвержден и введен в действие
Приказом Ростехрегулирования
от 28 декабря 2005 г. N 401-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
СУДОСТРОЕНИЕ.
СУДА ВНУТРЕННЕГО ПЛАВАНИЯ
КИПОВЫЕ ПЛАНКИ
ЧАСТЬ 2
КИПОВЫЕ ПЛАНКИ С РОУЛЬСАМИ
ISO 4127-2:1980
Shipbuilding. Inland vessels. Fairleads.
Part 2. Roller fairleads
(IDT)
ГОСТ Р ИСО 4127-2-2005
Группа Д46
ОКС 47.060;
ОКП 64 1200
Дата введения
1 января 2007 года
Предисловие
Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. N 184-ФЗ "О техническом регулировании", а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 "Стандартизация в Российской Федерации. Основные положения".
Сведения о стандарте
1. Подготовлен Научно-исследовательским институтом по стандартизации и сертификации "Лот" ФГУП "ЦНИИ им. акад. А.Н. Крылова" на основе аутентичного перевода международного стандарта, указанного в пункте 4.
2. Внесен Техническим комитетом по стандартизации ТК 005 "Судостроение".
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 28 декабря 2005 г. N 401-ст.
4. Настоящий стандарт идентичен международному стандарту ИСО 4127-2:1980 "Судостроение. Суда внутреннего плавания. Киповые планки. Часть 2. Киповые планки с роульсами" (ISO 4127-2:1980 "Shipbuilding - Inland vessels - Fairleads - Part 2: Roller fairleads").
5. Введен впервые.
1. Область применения
Настоящий стандарт устанавливает типы, виды, основные параметры и технические требования для киповых планок с роульсами, применяемых на судах внутреннего плавания.
2. Классификация
2.1. Типы
Стандарт устанавливает два типа киповых планок:
Z - обычная киповая планка с роульсами;
R - киповая планка с откидным роульсом.
2.2. Способ крепления
Стандарт устанавливает два способа крепления киповых планок с роульсами:
P - для крепления болтами (см. левую часть рисунков 1 и 2);
S - приварные (см. правую часть рисунков 1 и 2).
Рисунок 1. Обычная киповая планка с роульсами (тип Z)
Рисунок 2. Киповая планка с откидным роульсом (тип R)
2.3. Номинальные размеры
Номинальным размером киповой планки с роульсом является номинальный диаметр роульса в миллиметрах.
Номинальные размеры следующие:
тип Z - 80; 100; 150;
тип R - 80; 100; 125; 150.
3. Размеры и нагрузка
3.1. Основные размеры и нагрузки киповой планки с роульсом указаны на рисунках 1 и 2 и в таблицах 1 и 2.
Таблица 1
Основные размеры (тип Z)
Размеры в миллиметрах
-------T-----T-----T----T-----T----T----T----T----T----T----T----¬
¦Типо- ¦ D ¦ d ¦ d ¦ d ¦ d ¦ h ¦ h ¦ L ¦ l ¦ l ¦ l ¦
¦размер¦ n ¦ ¦ 1 ¦ 2 ¦ 3 ¦ ¦ 1 ¦ ¦ ¦ 2 ¦ 3 ¦
+------+-----+-----+----+-----+----+----+----+----+----+----+----+
¦ I ¦ 80 ¦ 32 ¦ 60 ¦ 120 ¦ 18 ¦ 76 ¦126 ¦640 ¦240 ¦290 ¦ 48 ¦
+------+-----+-----+----+-----+----+----+----+----+----+----+----+
¦ II ¦ 100 ¦ 40 ¦ 70 ¦ 160 ¦ 22 ¦ 96 ¦154 ¦800 ¦300 ¦365 ¦ 60 ¦
+------+-----+-----+----+-----+----+----+----+----+----+----+----+
¦ III ¦ 150 ¦ 60 ¦100 ¦ 220 ¦ 28 ¦132 ¦216 ¦1200¦450 ¦560 ¦ 90 ¦
L------+-----+-----+----+-----+----+----+----+----+----+----+-----
Окончание таблицы 1
Размеры в миллиметрах
-----T----T----T----T----T----T-------------T--------------------¬
¦ B ¦ b ¦ b ¦ b ¦ s ¦ s ¦ Номинальное ¦Максимальный диаметр¦
¦ ¦ ¦ 1 ¦ 2 ¦ ¦ 1 ¦усилие каната¦ каната ¦
¦ ¦ ¦ ¦ ¦ ¦ ¦ P, кН +---------T----------+
¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦стального¦пенькового¦
+----+----+----+----+----+----+-------------+---------+----------+
¦170 ¦110 ¦ 48 ¦ 44 ¦ 20 ¦ 16 ¦ 75 ¦ 13 ¦ 36 ¦
+----+----+----+----+----+----+-------------+---------+----------+
¦210 ¦140 ¦ 60 ¦ 58 ¦ 24 ¦ 20 ¦ 125 ¦ 20 ¦ 48 ¦
+----+----+----+----+----+----+-------------+---------+----------+
¦315 ¦210 ¦ 90 ¦ 82 ¦ 36 ¦ 30 ¦ 220 ¦ 33 ¦ 72 ¦
L----+----+----+----+----+----+-------------+---------+-----------
Таблица 2
Основные размеры (тип R)
Размеры в миллиметрах
-------T---T---T---T---T---T---T---T---T---T---T----T----T---T---¬
¦Типо- ¦D ¦ d ¦d ¦d ¦d ¦d ¦d ¦ H ¦ h ¦h ¦ h ¦ L ¦ l ¦l ¦
¦размер¦ n ¦ ¦ 1 ¦ 2 ¦ 3 ¦ 4 ¦ 5 ¦ ¦ ¦ 1 ¦ 2 ¦ ¦ ¦ 1 ¦
+------+---+---+---+---+---+---+---+---+---+---+----+----+---+---+
¦ I ¦ 80¦32 ¦ 60¦120¦18 ¦ 60¦26 ¦218¦ 76¦126¦158 ¦640 ¦240¦200¦
+------+---+---+---+---+---+---+---+---+---+---+----+----+---+---+
¦ II ¦100¦40 ¦ 70¦160¦22 ¦ 75¦32 ¦278¦ 96¦154¦198 ¦800 ¦300¦250¦
+------+---+---+---+---+---+---+---+---+---+---+----+----+---+---+
¦ III ¦125¦50 ¦ 87¦200¦27 ¦ 94¦40 ¦350¦120¦195¦250 ¦1000¦375¦310¦
+------+---+---+---+---+---+---+---+---+---+---+----+----+---+---+
¦ IV ¦150¦60 ¦100¦220¦28 ¦110¦48 ¦392¦132¦216¦282 ¦1200¦450¦375¦
L------+---+---+---+---+---+---+---+---+---+---+----+----+---+----
Окончание таблицы 2
Размеры в миллиметрах
----T---T---T---T----T----T----T------------T--------------------¬
¦l ¦l ¦ s ¦s ¦ B ¦ b ¦ b ¦Номинальное ¦Максимальный диаметр¦
¦ 2 ¦ 3 ¦ ¦ 1 ¦ ¦ ¦ 1 ¦ усилие, кН ¦ каната ¦
¦ ¦ ¦ ¦ ¦ ¦ ¦ +-----T------+---------T----------+
¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ P ¦ P ¦стального¦пенькового¦
¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ 1 ¦ ¦ ¦
