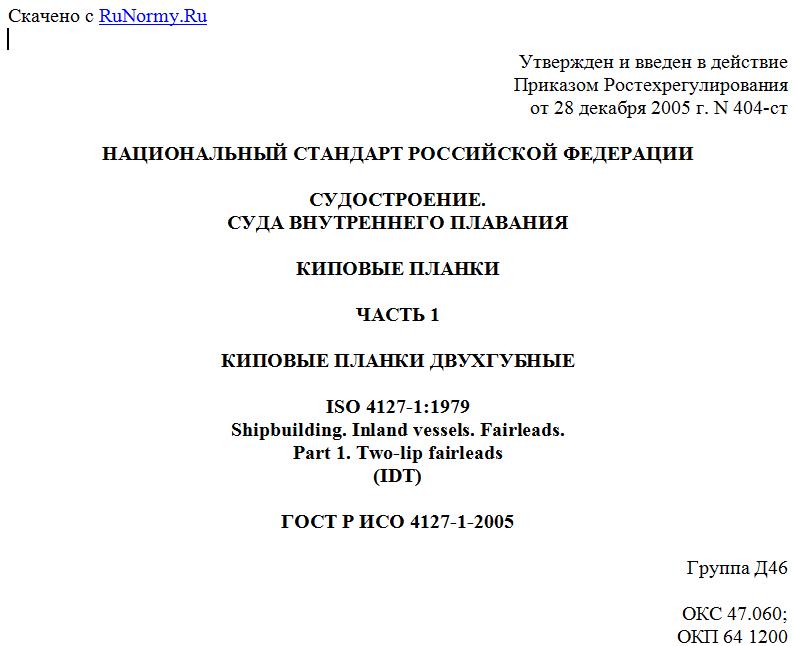

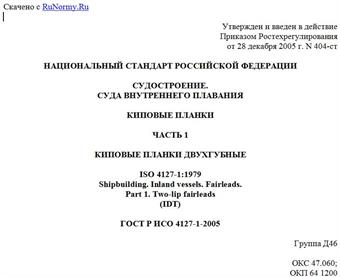

Утвержден и введен в действие
Приказом Ростехрегулирования
от 28 декабря 2005 г. N 404-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
СУДОСТРОЕНИЕ.
СУДА ВНУТРЕННЕГО ПЛАВАНИЯ
КИПОВЫЕ ПЛАНКИ
ЧАСТЬ 1
КИПОВЫЕ ПЛАНКИ ДВУХГУБНЫЕ
ISO 4127-1:1979
Shipbuilding. Inland vessels. Fairleads.
Part 1. Two-lip fairleads
(IDT)
ГОСТ Р ИСО 4127-1-2005
Группа Д46
ОКС 47.060;
ОКП 64 1200
Дата введения
1 января 2007 года
Предисловие
Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. N 184-ФЗ "О техническом регулировании", а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 "Стандартизация в Российской Федерации. Основные положения".
Сведения о стандарте
1. Подготовлен Научно-исследовательским институтом по стандартизации и сертификации "Лот" ФГУП "ЦНИИ им. акад. А.Н. Крылова" на основе аутентичного перевода международного стандарта, указанного в пункте 4.
2. Внесен Техническим комитетом по стандартизации ТК 005 "Судостроение".
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 28 декабря 2005 г. N 404-ст.
4. Настоящий стандарт идентичен международному стандарту ИСО 4127-1:1979 "Судостроение. Суда внутреннего плавания. Киповые планки. Часть 1. Киповые планки двухгубные" (ISO 4127-1:1979 "Shipbuilding - Inland vessels - Fairleads - Part 1: Two-lip fairleads").
5. Введен впервые.
1. Область применения
Настоящий стандарт распространяется на литые киповые планки для судов внутреннего плавания и устанавливает их конструкцию, типоразмеры, основные параметры и технические требования.
2. Нормативные ссылки
В настоящем стандарте использована нормативная ссылка на следующий стандарт:
ГОСТ 3083-80. Канат двойной свивки типа ТК конструкции 6 x 30 (0 + 15 + 15) + 7 о.с. Сортамент (ИСО 2408:1985 "Стальные канаты общего назначения. Характеристики", NEQ).
3. Конструкция
3.1. Конструкция киповых планок показана на рисунке 1.
Рисунок 1
3.2. Основные параметры планок приведены для нагрузок 25, 40, 63, 100, 160, 250, 400 кН.
4. Технические требования
4.1. Киповые планки должны выдерживать без повреждений и пластических деформаций разрывное усилие стального каната, указанное в таблице 1.
Таблица 1
Размеры в миллиметрах
-----T---T---T---T--T---T--T---T--T---T---T--T--T---T---T----T----¬
¦Ти- ¦ b ¦ e ¦ h ¦h ¦ L ¦R ¦R ¦R ¦R ¦R ¦s ¦s ¦ w ¦w ¦Раз-¦Диа-¦
¦по- ¦ ¦ ¦ ¦ 1¦ ¦ ¦ 1 ¦ 2¦ 3 ¦ 4 ¦ ¦ 1¦ ¦ 1 ¦рыв-¦метр¦
¦раз-¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ное ¦ка- ¦
¦мер ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦уси-¦ната¦
¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦лие ¦ ¦
¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ка- ¦ ¦
¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦на- ¦ ¦
¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦та, ¦ ¦
¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦кН ¦ ¦
+----+---+---+---+--+---+--+---+--+---+---+--+--+---+---+----+----+
¦ 1 ¦75 ¦25 ¦54 ¦16¦150¦12¦75 ¦15¦40 ¦40 ¦10¦10¦74 ¦35 ¦ 25 ¦ 7 ¦
+----+---+---+---+--+---+--+---+--+---+---+--+--+---+---+----+----+
¦ 2 ¦90 ¦30 ¦66 ¦18¦190¦16¦90 ¦20¦55 ¦47 ¦10¦10¦92 ¦45 ¦ 40 ¦ 9 ¦
+----+---+---+---+--+---+--+---+--+---+---+--+--+---+---+----+----+
¦ 3 ¦105¦35 ¦72 ¦20¦230¦23¦105¦25¦80 ¦54 ¦12¦10¦100¦55 ¦ 63 ¦ 11 ¦
+----+---+---+---+--+---+--+---+--+---+---+--+--+---+---+----+----+
¦ 4 ¦120¦40 ¦96 ¦21¦280¦29¦125¦30¦95 ¦62 ¦14¦10¦125¦70 ¦100 ¦ 14 ¦
+----+---+---+---+--+---+--+---+--+---+---+--+--+---+---+----+----+
¦ 5 ¦140¦50 ¦128¦25¦350¦40¦160¦40¦115¦75 ¦16¦12¦160¦90 ¦160 ¦ 18 ¦
+----+---+---+---+--+---+--+---+--+---+---+--+--+---+---+----+----+
¦ 6 ¦160¦63 ¦154¦25¦430¦50¦180¦55¦145¦90 ¦18¦12¦200¦110¦250 ¦ 22 ¦
+----+---+---+---+--+---+--+---+--+---+---+--+--+---+---+----+----+
¦ 7 ¦220¦100¦244¦40¦680¦80¦250¦70¦230¦125¦22¦16¦320¦180¦400 ¦ 28 ¦
L----+---+---+---+--+---+--+---+--+---+---+--+--+---+---+----+-----
4.2. Для изготовления киповых планок данного типа должны применяться стальные отливки, обладающие свариваемостью, с пределом текучести не менее 216 МПа.
4.3. Киповые планки изготовляют литьем с отжигом и зачисткой (пескоструйная обработка).
Приложение А <*>
(справочное)
ОРИГИНАЛЬНЫЙ ТЕКСТ РАЗДЕЛА 2 АУТЕНТИЧНОГО ПЕРЕВОДА
МЕЖДУНАРОДНОГО СТАНДАРТА ИСО 4127-1
--------------------------------
<*> В настоящем стандарте вместо ссылки на международный стандарт ИСО 2408, который в настоящее время не принят в Российской Федерации, приведена ссылка на межгосударственный стандарт ГОСТ 3083, распространяющийся на тот же объект стандартизации и удовлетворяющий конкретным потребностям судостроения Российской Федерации.
2. Ссылка
Международный стандарт ИСО 2408. Стальные канаты общего назначения. Характеристики.
