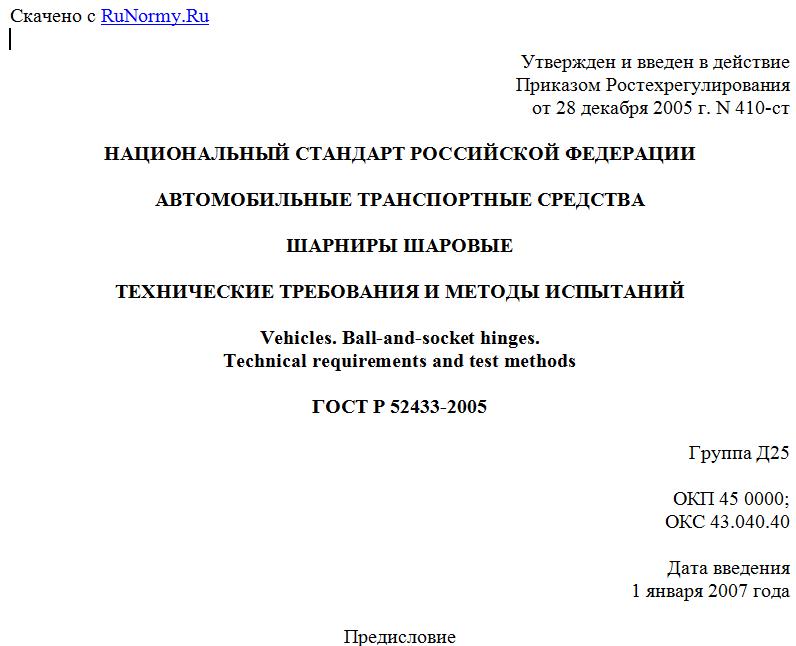

Утвержден и введен в действие
Приказом Ростехрегулирования
от 28 декабря 2005 г. N 410-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
АВТОМОБИЛЬНЫЕ ТРАНСПОРТНЫЕ СРЕДСТВА
ШАРНИРЫ ШАРОВЫЕ
ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ И МЕТОДЫ ИСПЫТАНИЙ
Vehicles. Ball-and-socket hinges.
Technical requirements and test methods
ГОСТ Р 52433-2005
Группа Д25
ОКП 45 0000;
ОКС 43.040.40
Дата введения
1 января 2007 года
Предисловие
Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. N 184-ФЗ "О техническом регулировании", а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 "Стандартизация в Российской Федерации. Основные положения".
Сведения о стандарте
1. Разработан Федеральным государственным унитарным предприятием "Центральный ордена Трудового Красного Знамени научно-исследовательский автомобильный и автомоторный институт" (ФГУП "НАМИ").
2. Внесен Техническим комитетом по стандартизации ТК 56 "Дорожный транспорт".
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 28 декабря 2005 г. N 410-ст.
4. Введен впервые.
1. Область применения
Настоящий стандарт распространяется на шаровые шарниры подвесок и рулевых управлений автотранспортных средств (далее - АТС), а также на наконечники рулевых тяг и рулевые тяги с шаровыми шарнирами, на их детали (корпуса, пальцы, сухари и др.) и устанавливает технические требования и методы испытаний.
2. Нормативные ссылки
В настоящем стандарте использована нормативная ссылка на стандарт ГОСТ 26828-86. Изделия машиностроения и приборостроения. Маркировка.
Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте национального органа Российской Федерации по стандартизации в сети Интернет или по ежегодно издаваемому информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по соответствующим ежемесячно издаваемым информационным указателям, опубликованным в текущем году. Если ссылочный документ заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться замененным (измененным) документом. Если ссылочный документ отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3. Технические требования
3.1. Шаровые шарниры АТС должны соответствовать требованиям настоящего стандарта и конструкторской документации (КД), утвержденной в установленном порядке.
3.2. Шаровые шарниры должны иметь маркировку в соответствии с требованиями ГОСТ 26828 и КД.
3.3. Шаровые шарниры не должны иметь забоин, вмятин, трещин, коррозии, следов черноты на обработанных поверхностях.
3.4. Шаровые шарниры, не отвечающие требованиям, указанным в 3.2 и 3.3, к испытаниям не допускают.
4. Методы испытаний
4.1. Для проведения испытаний предъявляют:
- полный комплект КД, включающий спецификации, сборочные чертежи и чертежи деталей;
- технические условия на конкретные изделия (ТУ) или техническое описание;
- технологическую документацию на основные детали (шаровые пальцы, корпуса шарниров, рулевых тяг, наконечников тяг и др.).
Испытаниям подвергают три образца, кроме того три образца хранят в качестве контрольных для проведения повторных испытаний (в случае необходимости).
4.2. На соответствие требованиям КД проверяют следующие параметры.
4.2.1. Для шарового шарнира в сборе:
- габаритные и установочные размеры;
- максимальный угол качания пальца шарнира;
- резьбу, соединяющую шарнир с другими узлами;
- момент сопротивления при вращении пальца <*>, <**>;
- момент сопротивления при качании пальца <*>;
- силу вырыва шарового пальца из корпуса шарнира <*>;
- силы выдавливания в сторону завальцовки, если шарнир завальцован или закрыт заглушкой со стопорным кольцом <*>;
- остаточную деформацию вкладыша при нагружении его осевой силой (только для шаровых шарниров с полимерными вкладышами);
- качество термообработки и прочностные свойства шарового пальца и вкладыша по 4.2.2 и 4.2.3.
--------------------------------
<*> Только в случае, если имеется соответствующее требование в КД.
<**> Для металлических вкладышей шарниров.
4.2.2. Для шарового пальца:
- геометрические размеры, влияющие на качество соединения с другими деталями и прочностные качества пальца (диаметры стержня и шейки, длина стержня);
- качество термообработки, твердость поверхностного слоя и сердцевины;
- прочность шарового пальца, отсутствие трещин после деформации.
4.2.3. Для вкладышей (сухарей) шаровых шарниров:
- геометрические размеры сопряженных поверхностей;
- качество термообработки, твердость поверхностного слоя <*>.
--------------------------------
<*> Для металлических вкладышей шарниров.
4.2.4. Для наконечника рулевой тяги и для рулевой тяги:
- габаритные размеры;
- резьбу;
- вязкость материала стержня, отсутствие трещин после изгиба стержня на 90° с радиусом изгиба 3d < R < 5d (для тяг и наконечников, длины которых более 10d (где d - диаметр стержня).
4.2.5. Другие детали шаровых шарниров проверяют на соответствие требованиям КД.
4.2.6. Если при визуальном осмотре деталей обнаруживают несоответствие требованиям КД (например, низкая чистота поверхности, подрезы, забоины и вмятины на резьбе и т.п.), то всю партию бракуют.
4.3. Средства измерения - штангенциркуль, микрометры (второго класса), резьбовые калибры.
4.4. Угол качания пальца шарового шарнира в сборе
Угол качания пальца шарового шарнира в сборе измеряют вручную (точность измерения +/- 1°).
Угол качания должен находиться в пределах, установленных КД.
Средство измерения - градуированный сектор.
4.5. Определение моментов сопротивления
Определение моментов сопротивления при вращении и качании пальца в корпусе проводят определением минимальной силы, необходимой для вращения или качания пальца, приложенной на определенном плече [точность измерения +/- 1 Н x м (+/- 0,1 кгс x м)].
Момент сопротивления при вращении и качании пальца должен находиться в пределах, установленных КД. Значение момента, возникающего в начале движения, не учитывают.
Средство измерения - динамометрический ключ или динамометр растяжения, при известном значении плеча приложения силы.
4.6. Определение силы вырыва (выдавливания) шарового пальца из корпуса
Корпус устанавливают и закрепляют в жестком приспособлении. Усилие прикладывают к шаровому пальцу вдоль оси пальца.
Испытание проводят на разрывной машине (прессе), обеспечивающей максимальную силу 294 кН (30000 кгс) и оборудованной силоизмерительным устройством, фиксирующим силу вырыва (выдавливания) пальца. В ходе испытаний силу определяют с точностью +/- 491 Н (50 кгс).
Сила вырыва (выдавливания) шарового пальца из корпуса шарнира должна быть не менее указанной в КД.
При отсутствии требований в КД руководствуются данными, приведенными в Приложении А. Ими пользуются также, если уровень требований КД ниже уровня требований Приложения А.
4.7. Определение качества термообработки шарового пальца
На прессе Роквелла проверяют твердость шарового пальца в местах, подвергшихся термообработке.
Твердость должна соответствовать указанной в КД.
4.8. Определение прочности шарового пальца
У шаровых пальцев проверяют ударную прочность на стенде копрового типа или специальном ударном устройстве, обеспечивающем энергию удара, указанную в КД.
Если энергия удара в КД не указана, то руководствуются данными, приведенными в Приложении Б (с погрешностью +/- 5%).
При деформации пальца после одного удара более 3,5 мм палец бракуют.
При деформации от одного удара менее 1,5 мм число ударов не ограничивают.
При деформации в пределах от 1,5 до 3,5 мм пальца и появлении трещин на изгибаемой поверхности палец бракуют.
У пальцев, диаметр которых превышает 45 мм, прочность оценивают проверкой соответствия пальца требованиям КД (размеры, материал, термообработка).
Средство измерения - штангенциркуль (второго класса).
4.9. Определение остаточной деформации полимерных вкладышей
После приложения к шаровому пальцу минимально допустимых по КД или Приложению А сил выдавливания или вырыва из шарнира извлекают вкладыши, у которых определяют остаточную деформацию. Максимально допустимая остаточная деформация не должна превышать 0,6 мм, если иное не оговорено в ТУ.
Средство измерения - штангенциркуль (второго класса).
4.10. Геометрические размеры рулевых тяг и их наконечников проверяют с помощью линейки, штангенциркуля; резьбы - с помощью резьбовых калибров.
4.11. Вязкость материала тяг и наконечников тяг проверяют, выгибая их на угол 90° +/- 5° на механическом прессе или другом устройстве. Радиус изгиба должен быть в пределах от трех до пяти диаметров стержня. Трещины в месте изгиба, определяемые без специальных приспособлений, не допускаются.
5. Оформление результатов испытаний
