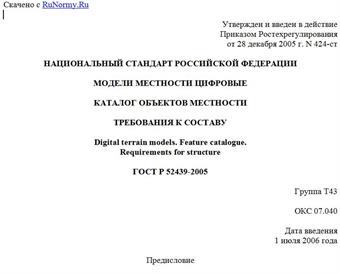

Утвержден и введен в действие
Приказом Ростехрегулирования
от 28 декабря 2005 г. N 424-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
МОДЕЛИ МЕСТНОСТИ ЦИФРОВЫЕ
КАТАЛОГ ОБЪЕКТОВ МЕСТНОСТИ
ТРЕБОВАНИЯ К СОСТАВУ
Digital terrain models. Feature catalogue.
Requirements for structure
ГОСТ Р 52439-2005
Группа Т43
ОКС 07.040
Дата введения
1 июля 2006 года
Предисловие
Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. N 184-ФЗ "О техническом регулировании", а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 "Стандартизация в Российской Федерации. Основные положения".
Сведения о стандарте
1. Разработан Федеральным государственным унитарным предприятием "Государственный научно-внедренческий центр геоинформационных систем и технологий" (ФГУП "ГОСГИСЦЕНТР") и Федеральным государственным унитарным предприятием "Всероссийский научно-исследовательский институт стандартизации и сертификации в машиностроении" (ВНИИНМАШ).
2. Внесен Техническим комитетом по стандартизации ТК 394 "Географическая информация/геоматика".
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 28 декабря 2005 г. N 424-ст.
4. Настоящий стандарт соответствует международному стандарту ИСО 19110:2004 "Географическая информация. Методология каталогизации объектов" (ISO 19110:2004 "Geographic information - Methodology for feature cataloguing") в части требований к формированию наименований объектов.
5. Введен впервые.
Введение
Разработка инфраструктуры пространственных данных Российской Федерации требует стандартизации целого ряда направлений в области создания и рационального использования геодезической и картографической продукции, прежде всего в составе географических информационных систем. Одним из важнейших среди вышеуказанных направлений является определение состава базовых пространственных данных, которые могут быть основой для интеграции информации различного назначения. В настоящем стандарте представлен Каталог объектов местности, на основе которого рекомендуется выполнять стандартизацию состава базовых пространственных данных.
Каталог объектов местности должен обеспечить:
- ведение достоверной (с точки зрения полноты описания) и актуальной базы данных о земной поверхности;
- возможность полностью автоматизировать обработку информации о земной поверхности при решении расчетно-вычислительных задач;
- перевод процессов создания традиционных карт на цифровые технологии;
- эффективное использование всего объема ранее изготовленной цифровой картографической продукции.
Эффективность использования настоящего стандарта определяется:
- повышением качества цифровой картографической продукции путем создания информационного обеспечения, соответствующего современному состоянию геоинформатики и требованиям рынка геоинформационной продукции;
- обеспечением возможности обмена цифровой картографической продукцией между различными изготовителями и пользователями путем унификации информационного обеспечения;
- гармонизацией используемых в Российской Федерации принципов построения информационного обеспечения с положениями международных стандартов.
1. Область применения
Настоящий стандарт устанавливает перечень объектов местности и их свойств, подлежащих описанию в цифровых моделях местности (далее - ЦММ), включая цифровые топографические карты масштабов 1:10000 - 1:1000000 и цифровые топографические планы масштабов 1:500 - 1:25000.
Стандарт предназначен для применения учреждениями, организациями и предприятиями независимо от форм собственности и подчинения, которые занимаются созданием и применением цифровых моделей местности, организацией баз и банков пространственных данных.
2. Соответствие
В нормативных документах (классификаторах, правилах цифрового описания объектов местности и др.), а также в ЦММ, претендующих на соответствие настоящему стандарту, должны использоваться наименования и определения объектов местности, их атрибуты и значения атрибутов, приведенные в настоящем стандарте.
3. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ Р 51605-2000. Карты цифровые топографические. Общие требования
ГОСТ Р 51606-2000. Карты цифровые топографические. Система классификации и кодирования цифровой картографической информации. Общие требования
ГОСТ Р 51607-2000. Карты цифровые топографические. Правила цифрового описания картографической информации. Общие требования
ГОСТ Р 52438-2005. Географические информационные системы. Термины и определения
ГОСТ 28441-99. Картография цифровая. Термины и определения.
Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодно издаваемому информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по соответствующим ежемесячно издаваемым информационным указателям, опубликованным в текущем году. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться замененным (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
4. Термины, определения и сокращения
4.1. В настоящем стандарте применены термины по ГОСТ 28441, ГОСТ Р 52438 и следующий термин с соответствующим определением:
4.1.1. Каталог объектов местности: перечень объектов местности, атрибутов и значений атрибутов этих объектов с их определениями, используемый в качестве эталона при формировании классификаторов объектов частных случаев цифровых моделей местности.
4.2. В настоящем стандарте использованы следующие сокращения:
ГГС - государственная геодезическая сеть;
НП - населенный пункт;
ЦТК - цифровая топографическая карта;
ЦТП - цифровой топографический план.
5. Общие положения
5.1. Каталог объектов местности (далее - Каталог) составлен с учетом необходимости оптимального представления в ЦММ имеющихся на местности и отображаемых на модели объектов, в состав которых входят:
- объекты местности, находящиеся на поверхности земли (например, речная сеть, строения, пути сообщения и др.), в непосредственной близости от поверхности под землей (например, газопроводы, кабели и др.) или над землей (линии электропередачи, связи и др.), имеющие определенные (с некоторой степенью точности) плановые очертания;
- пространственные объекты, не имеющие на местности визуально воспринимаемых контуров, но описывающие какие-либо реально существующие явления или свойства;
Примечание. Определение термина "пространственный объект" приведено в ГОСТ Р 52438. В настоящем стандарте к объектам такого типа отнесены: горизонтали - линии равных высот, изогоны - линии равных магнитных склонений.
- объекты местности, не имеющие однозначно описываемых границ (например, урочища, возвышенности и др.), которые приведены в ЦММ в виде подписей, указывающих наименования этих объектов и имеющих координатную привязку к местности.
Примечание. Необходимость введения в состав некоторых типов ЦММ объектов-подписей определяют по нормативным документам, например ГОСТ Р 51605.
Принципы построения Каталога приведены в Приложении А.
5.2. Применение Каталога не зависит от способов создания ЦММ.
5.3. Каталог предназначен для формирования классификаторов и правил цифрового описания объектов местности при разработке технологий накопления, обновления и применения ЦММ.
Принципы построения классификатора и правил цифрового описания объектов цифровых топографических карт и планов приведены в Приложении Б.
Примечание. В ГОСТ Р 51606 и ГОСТ Р 51607 описаны частные случаи метода формирования системы классификации и правил цифрового описания картографической информации.
5.4. Использование в ЦММ данных об объектах, их атрибутах и значениях атрибутов, не входящих в состав Каталога, допускается лишь в том случае, если они не могут быть описаны с помощью объектов, атрибутов и значений, имеющихся в Каталоге.
6. Структура каталога объектов местности
Каталог объектов местности имеет структуру, приведенную в таблицах 1 - 4, и должен предоставляться пользователям в виде файлов (набора файлов) на магнитных носителях.
Таблица 1
Параметры Каталога
Перечень полей Описание полей Тип поля
Наименование Название Каталога text
Особенности Определение типов объектов, описанных text
