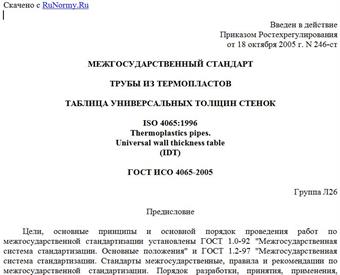

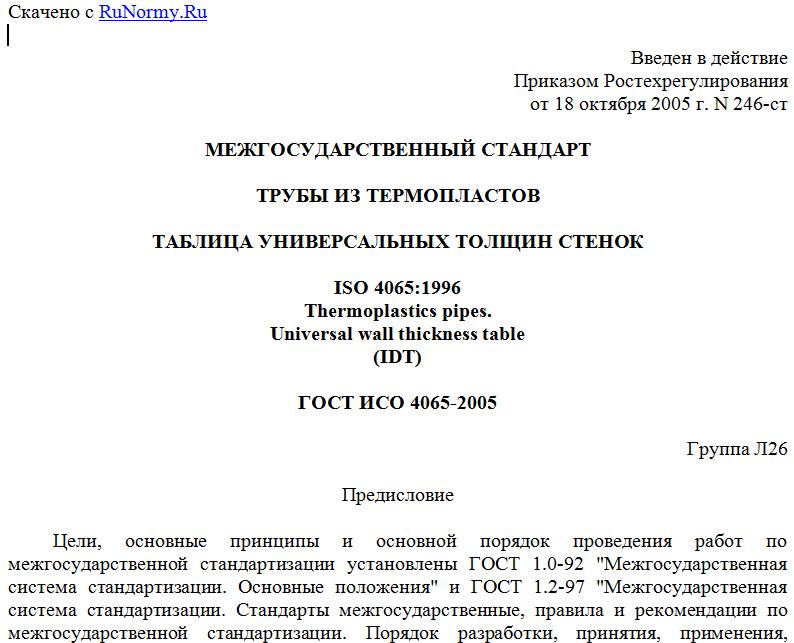

Введен в действие
Приказом Ростехрегулирования
от 18 октября 2005 г. N 246-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ТРУБЫ ИЗ ТЕРМОПЛАСТОВ
ТАБЛИЦА УНИВЕРСАЛЬНЫХ ТОЛЩИН СТЕНОК
ISO 4065:1996
Thermoplastics pipes.
Universal wall thickness table
(IDT)
ГОСТ ИСО 4065-2005
Группа Л26
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-97 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Порядок разработки, принятия, применения, обновления и отмены".
Сведения о стандарте
1. Подготовлен Межгосударственным техническим комитетом по стандартизации МТК 241 "Пленки, трубы, фитинги, листы и другие изделия из пластмасс" на основе собственного аутентичного перевода стандарта, указанного в пункте 4.
2. Внесен Межгосударственным техническим комитетом по стандартизации МТК 241 "Пленки, трубы, фитинги, листы и другие изделия из пластмасс".
За принятие проголосовали:
---------------------T----------------T--------------------------¬
¦Краткое наименование¦ Код страны ¦ Сокращенное наименование ¦
¦ страны по МК ¦ по МК ¦ национального органа ¦
¦ (ИСО 3166)004-97 ¦(ИСО 3166)004-97¦ по стандартизации ¦
+--------------------+----------------+--------------------------+
¦Азербайджан ¦AZ ¦Азстандарт ¦
¦Армения ¦АМ ¦Армстандарт ¦
¦Беларусь ¦BY ¦Госстандарт Республики ¦
¦ ¦ ¦Беларусь ¦
¦Грузия ¦GE ¦Грузстандарт ¦
¦Казахстан ¦KZ ¦Госстандарт Республики ¦
¦ ¦ ¦Казахстан ¦
¦Кыргызстан ¦KG ¦Кыргызстандарт ¦
¦Молдова ¦MD ¦Молдова-Стандарт ¦
¦Российская Федерация¦RU ¦Федеральное агентство ¦
¦ ¦ ¦по техническому ¦
¦ ¦ ¦регулированию и метрологии¦
¦Таджикистан ¦TJ ¦Таджикстандарт ¦
¦Узбекистан ¦UZ ¦Узгосстандарт ¦
¦Украина ¦UA ¦Госпотребстандарт ¦
¦ ¦ ¦Украины ¦
L--------------------+----------------+---------------------------
4. Настоящий стандарт идентичен международному стандарту ИСО 4065:1996 "Трубы из термопластов. Таблица универсальных толщин стенок" (ISO 4065:1996 "Thermoplastics pipes - Universal wall thickness table", IDT).
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им межгосударственные стандарты, сведения о которых приведены в дополнительном Приложении А.
5. Приказом Федерального агентства по техническому регулированию и метрологии от 18 октября 2005 г. N 246-ст межгосударственный стандарт ГОСТ ИСО 4065-2005 введен в действие в качестве национального стандарта Российской Федерации с 1 июля 2006 г.
6. Введен впервые.
1. Область применения
Настоящий стандарт устанавливает соотношение между номинальной толщиной стенки и номинальным наружным диаметром труб из термопластов.
Стандарт распространяется на гладкие трубы из термопластов круглого и постоянного по всей длине сечения независимо от метода их изготовления, использованного материала или предполагаемого применения.
2. Нормативные ссылки
Следующие стандарты содержат условия, которые посредством ссылок в этом тексте составляют положения настоящего стандарта. На момент публикации указанные издания были действующими. Все стандарты подлежат пересмотру, и сторонам, устанавливающим соглашения на основе настоящего стандарта, рекомендуется использовать последние издания стандартов, указанных ниже. Члены МЭК и ИСО снабжаются перечнями действующих в настоящее время международных стандартов.
ИСО 3:1973. Предпочтительные числа - Ряды предпочтительных чисел.
3. Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1. Номинальный наружный диаметр (nominal outside diameter) : обозначение размера, которое является общим для всех элементов трубопровода из термопластов, кроме фланцевых и резьбовых соединений, представляющее собой целое число, удобное для ссылок.
Примечание 1. Для труб метрической серии, соответствующих ИСО 161-1 [1], номинальный наружный диаметр, выраженный в миллиметрах, соответствует минимальному среднему наружному диаметру , устанавливаемому в соответствующем стандарте на трубы.
3.2. Средний наружный диаметр (mean outside diameter) : измеренный наружный периметр трубы, деленный на число <*>, округленный в большую сторону до 0,1 мм.
--------------------------------
<*> Значение принимают равным 3,142.
3.3. Толщина стенки в любой точке (wall thickness at any point) : толщина стенки, измеренная в любой точке по окружности трубы, округленная в большую сторону до 0,1 мм.
3.4. Номинальная толщина стенки (nominal wall thickness) : толщина стенки, установленная в настоящем стандарте и соответствующая минимальной допустимой толщине стенки в любой точке .
3.5. Стандартное размерное отношение (standart dimention ratio); SDR: отношение номинального наружного диаметра трубы к его номинальной толщине стенки .
Примечание 2. Значение SDR можно также вычислить по формуле, приведенной в 3.6.
3.6. Серия труб (pipe series) S: безразмерная величина, относящаяся к номинальному наружному диаметру и номинальной толщине стенки , значение которой установлено в таблицах 1 - 5.
Серию трубы S определяют по формуле
, (1)
а для напорных труб - по формуле
, (2)
где р - внутреннее давление;
- напряжение, возникающее в стенке трубы;
р и выражены в одних единицах;
р и - по ИСО 161-1.
Значения S, равные или менее 10, выбирают из ряда R10 предпочтительных чисел, приведенных в ИСО 3, а значения более 10 выбирают из ряда R20.
4. Расчет значений толщины стенки
В соответствии с ИСО 161-1 толщину стенки напорных труб рассчитывают по формуле
(3)
и
, (4)
где - номинальная толщина стенки;
- номинальный наружный диаметр;
и выражены в одних единицах;
- напряжение, возникающее в стенке трубы;
р - внутреннее давление;
S - серия труб;
р и выражены в одних единицах.
Уравнение общего вида также применимо для описания соотношения между максимальным рабочим давлением МОР (ИСО 161-1) и расчетным напряжением в виде:
. (5)
Значения МОР выбирают из ряда R10 предпочтительных чисел, приведенных в ИСО 3.
Значения , равные или менее 10 МПа, выбирают из ряда R10 предпочтительных чисел, а больше 10 МПа - из ряда R20 предпочтительных чисел,
