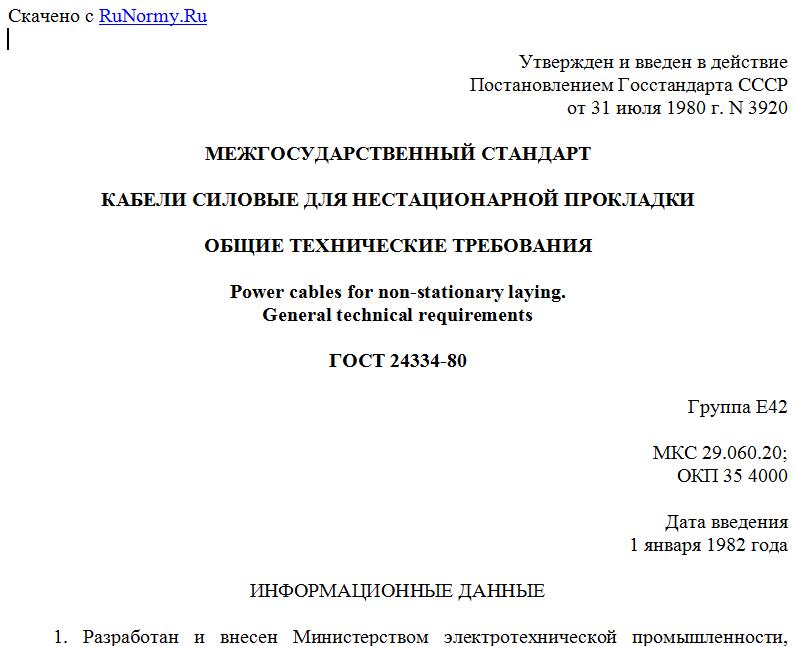

Утвержден и введен в действие
Постановлением Госстандарта СССР
от 31 июля 1980 г. N 3920
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
КАБЕЛИ СИЛОВЫЕ ДЛЯ НЕСТАЦИОНАРНОЙ ПРОКЛАДКИ
ОБЩИЕ ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ
Power cables for non-stationary laying.
General technical requirements
ГОСТ 24334-80
Группа Е42
МКС 29.060.20;
ОКП 35 4000
Дата введения
1 января 1982 года
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. Разработан и внесен Министерством электротехнической промышленности, Томским научно-исследовательским, проектно-конструкторским и технологическим кабельным институтом.
2. Утвержден и введен в действие Постановлением Государственного комитета СССР по стандартам от 31.07.1980 N 3920.
Изменение N 3 принято Межгосударственным советом по стандартизации, метрологии и сертификации (Протокол N 21 от 28.05.2002).
За принятие изменения проголосовали национальные органы по стандартизации следующих государств: AZ, AM, BY, KZ, KG, MD, RU, TJ, TM, UZ, UA [коды альфа-2 по МК (ИСО 3166) 004].
3. Стандарт полностью соответствует международным стандартам МЭК 60245-1-94 с Изменениями N 1 (1997), N 2 (1997) и МЭК 60245-2-94 с Изменениями N 1 (1997) и N 2 (1997).
4. Ссылочные нормативно-технические документы
-------------------------T----------------------------------------
Обозначение НТД, ¦ Номер пункта
на который дана ссылка ¦
-------------------------+----------------------------------------
ГОСТ 9.026-74 ¦5.5.4
ГОСТ 12.1.004-91 ¦3.1
ГОСТ 12.2.007.14-75 ¦3.1
ГОСТ 15.309-98 ¦4.1
ГОСТ 20.57.406-81 ¦5.1, 5.4.6, 5.5.1, 5.5.3, 5.5.8, 5.5.8а
ГОСТ 427-75 ¦5.7.1
ГОСТ 2990-78 ¦5.3.1, 5.3.1а
ГОСТ 3345-76 ¦5.3.2
ГОСТ 7229-76 ¦5.3.2
ГОСТ 12176-89 ¦5.5.6
ГОСТ 12177-79 ¦5.2.1
ГОСТ 12182.1-80 ¦5.4.5
ГОСТ 12182.3-80 ¦5.4.2
ГОСТ 12182.5-80 ¦5.4.4
ГОСТ 12182.6-80 ¦5.4.3
ГОСТ 12182.8-80 ¦5.4.1
ГОСТ 14192-96 ¦6.1.8
ГОСТ 15150-69 ¦1.1.6, 2.2.10, 2.5.4, 2.5.13, 5.1, 6.3.2
ГОСТ 16962.1-89 ¦5.5.1, 5.5.3, 5.5.8
ГОСТ 16962.2-90 ¦5.4.6
ГОСТ 17491-80 ¦5.5.2
ГОСТ 17492-72 ¦5.3.2
ГОСТ 17516-72 ¦2.4.6
ГОСТ 18690-82 ¦6.1.1, 6.2.1, 6.3.1
ГОСТ 22483-77 ¦2.2.2, 2.3.1
ГОСТ 23216-78 ¦6.3.2
ГОСТ 23286-78 ¦2.2.3, 2.2.10, 2.3.2, 2.3.1а
ГОСТ 23366-78 ¦1.1.8
ГОСТ 25018-81 ¦5.5.7
5. Ограничение срока действия снято по Протоколу N 7-95 Межгосударственного совета по стандартизации, метрологии и сертификации (ИУС 11-95).
6. Издание (декабрь 2003 г.) с Изменениями N 1, 2, 3, утвержденными в октябре 1984 г., июле 1989 г., декабре 2002 г. (ИУС 1-85, 11-89, 3-2003).
Настоящий стандарт распространяется на силовые кабели с медными жилами для нестационарной прокладки, предназначенные для присоединения передвижных машин, механизмов и оборудования к электрическим сетям и к передвижным источникам электрической энергии на номинальное переменное напряжение до 6/10 кВ частоты до 400 Гц и на постоянное напряжение до 12 кВ.
Стандарт устанавливает требования к кабелям, изготавливаемым для нужд народного хозяйства и экспорта.
(Измененная редакция, Изм. N 2).
1. ОСНОВНЫЕ ПАРАМЕТРЫ И РАЗМЕРЫ
1.1. Кабели подразделяют по следующим признакам.
1.1.1. По степени гибкости:
- кабель силовой гибкий (КГ);
- кабель силовой повышенной гибкости (КПГ);
- кабель силовой особо гибкий (КОГ).
1.1.2. (Исключен, Изм. N 2).
1.1.3. По материалу изоляции и оболочки:
- резиновая;
- резиновая, не распространяющая горения (Н; для кабелей шахтных без обозначения);
- из поливинилхлоридного пластиката (В).
Примечание. При применении новых материалов их обозначение должно (преимущественно) соответствовать первой или первым двум буквам названия материала и указываться в стандартах или технических условиях на кабели конкретных марок.
Совпадение букв не допускается.
Если изоляция и оболочка кабелей выполнены из одного и того же материала, то в обозначении марки кабеля указывают только одну букву, соответствующую данному материалу.
(Измененная редакция, Изм. N 3).
1.1.4. По конструктивному исполнению:
- с экранами по каждой жиле, с общим экраном поверх скрученных жил (Э);
- без экранов;
- с сердечником (С);
- с упрочняющими элементами (У).
1.1.5. По форме:
- плоские (П);
- круглые.
1.1.6. По климатическому исполнению - в соответствии с требованиями ГОСТ 15150.
(Измененная редакция, Изм. N 2).
1.1.7. По теплостойкости:
- нормальной теплостойкости;
- повышенной теплостойкости (Т; для кабелей с резиновой изоляцией на длительно допустимую температуру нагрева жил свыше 75 °C и для кабелей с изоляцией из поливинилхлоридного пластиката - свыше 70 °C).
1.1.8. По значению номинального напряжения - в соответствии с ГОСТ 23366.
1.1.7, 1.1.8. (Введены дополнительно, Изм. N 2).
1.2. Число жил кабелей и их номинальные сечения должны соответствовать указанным в табл. 1.
Таблица 1
-------------------------------------------------T---------------T---------
Номинальное сечение жил, мм2 ¦ Жила ¦Число жил
-------------------------------------------------+---------------+---------
0,75; 1,00; 1,50; 2,50; 4,00; 6,00; 10,00; ¦Основная ¦1 - 6 <*>
16,00; 25,00; 35,00; 50,00; 70,00; 95,00; 120,00;¦ ¦
150,00 ¦ ¦
-------------------------------------------------+---------------+---------
0,75; 1,00; 1,50; 2,50; 4,00; 6,00; 10,00; ¦Заземления ¦1 - 3 <*>
16,00; 25,00; 35,00; 50,00; 70,00; 95,00; 120,00 ¦или нулевая ¦
-------------------------------------------------+---------------+---------
0,75; 1,00; 1,50; 2,50; 4,00; 6,00; 10,00 ¦Вспомогательная¦1 - 12
--------------------------------
<*> Допускается расщепление жил.
(Измененная редакция, Изм. N 3).
1.3. Марка кабеля должна состоять из последовательно расположенных букв, обозначающих:
- степень гибкости кабеля;
- материал изоляции и оболочки;
- экран;
- сердечник;
- форму кабеля;
- упрочняющие элементы;
