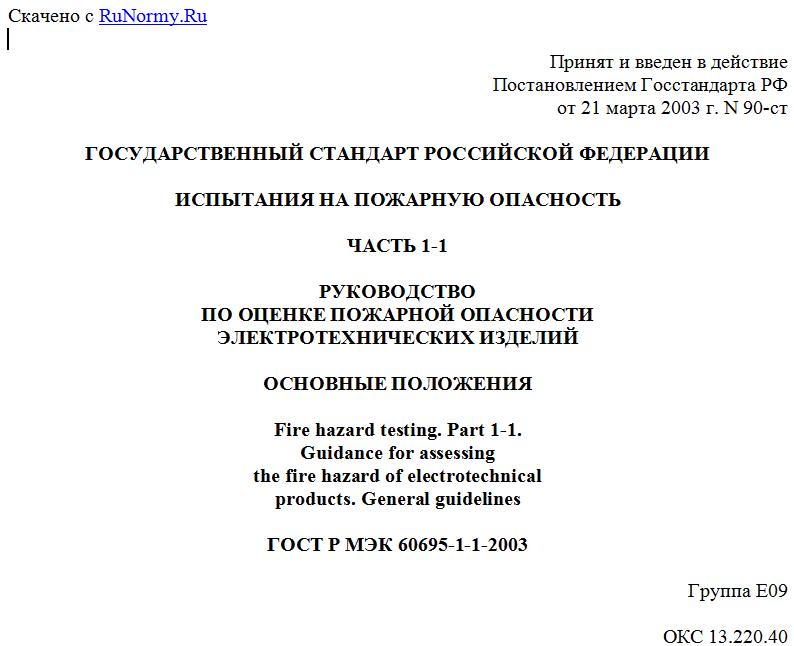

Принят и введен в действие
Постановлением Госстандарта РФ
от 21 марта 2003 г. N 90-ст
ГОСУДАРСТВЕННЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ИСПЫТАНИЯ НА ПОЖАРНУЮ ОПАСНОСТЬ
ЧАСТЬ 1-1
РУКОВОДСТВО
ПО ОЦЕНКЕ ПОЖАРНОЙ ОПАСНОСТИ
ЭЛЕКТРОТЕХНИЧЕСКИХ ИЗДЕЛИЙ
ОСНОВНЫЕ ПОЛОЖЕНИЯ
Fire hazard testing. Part 1-1.
Guidance for assessing
the fire hazard of electrotechnical
products. General guidelines
ГОСТ Р МЭК 60695-1-1-2003
Группа Е09
ОКС 13.220.40
29.020;
ОКСТУ 3426
Дата введения
1 января 2004 года
Предисловие
1. Разработан и внесен Всероссийским научно-исследовательским институтом стандартизации и сертификации в машиностроении (ВНИИНМАШ) и Федеральным Государственным учреждением "Всероссийским ордена "Знак Почета" научно-исследовательским институтом противопожарной обороны" МЧС России (ФГУ ВНИИПО).
2. Принят и введен в действие Постановлением Госстандарта России от 21 марта 2003 г. N 90-ст.
3. Настоящий стандарт представляет собой аутентичный текст международного стандарта МЭК 60695-1-1:1999, издание 3.0 "Испытания на пожарную опасность. Часть 1-1. Руководство по оценке пожарной опасности электротехнических изделий. Основные положения".
4. Введен впервые.
Введение
Пожарная безопасность электротехнических и электронных изделий является одним из объектов технического регулирования, требования по обеспечению которой устанавливаются в технических регламентах, принимаемых в соответствии с Федеральным законом "О техническом регулировании". Настоящий стандарт разработан на основе прямого применения международного стандарта МЭК 60695-1-1:1999 и европейского стандарта ЕН 60695-1-1:2000 и является руководящим документом для технических комитетов по стандартизации, хозяйствующих субъектов и физических лиц, разрабатывающих стандарты по оценке пожарной опасности электротехнических и электронных изделий (далее - изделий) и на методы испытаний.
Пожарная опасность свойственна любой электрической цепи. Выбором материалов, компонентов и самой конструкцией оборудования пожарный риск следует снижать настолько, чтобы он не был существенным даже в аварийных режимах, при неправильной эксплуатации или при ошибках, допущенных в производстве продукции. Предпочтительно, чтобы изделия не становились источником зажигания, но, если зажигание все же произошло, то пожарная опасность ограничивалась бы лишь самим изделием, а пожар не распространился за пределы оболочки изделия. В случае, когда изделия сами подвергаются пожарной опасности от внешнего источника, важно, чтобы они не способствовали распространению пожара в большей степени, чем строительные материалы или конструкции, являющиеся источником зажигания.
В настоящий стандарт не введено приложение В международного стандарта МЭК 60695-1-1:1999, представляющее пример оценки пожарной опасности пластмассовых труб и коробов для электропроводок.
В качестве примеров по оценке пожарной опасности изделий и рекомендаций по разработке методов испытаний в настоящем стандарте приведены ссылки на приложения 2, 3, 5 и 6 ГОСТ 12.1.004, выделенные курсивом.
Консультации по применению настоящего стандарта можно получить во Всероссийском ордена "Знак почета" научно-исследовательском институте противопожарной обороны: 143903, Московская область, Балашихинский р-н, пос. ВНИИПО, д. 12.
Информация о комплексе международных стандартов МЭК 60965, разработанных в рамках ТК 89 МЭК, размещены в Интернете по адресу: www.iec.ch/cserv1-e.htm.
1. Область применения
Настоящий стандарт является руководством по оценке пожарной опасности электротехнических изделий (см. раздел 4) и разработке методов испытаний (см. раздел 5) по результатам испытаний на пожарную опасность в отношении пожарных рисков травмирования людей, животных, а также нанесения ущерба имуществу.
Под электротехническими изделиями в настоящем стандарте понимают электротехнические и электронные изделия, их составные части (компоненты), комплектующие элементы и материалы (далее - изделия).
2. Нормативные ссылки
В настоящем стандарте использована ссылка на ГОСТ 12.1.004-91. Система стандартов безопасности труда. Пожарная безопасность. Общие требования.
3. Определения
В настоящем стандарте применяют следующие термины и определения:
3.1. Пожарная опасность: возможность травмирования людей, животных или нанесения ущерба имуществу в результате пожара.
3.2. Пожарный риск: вероятность возникновения пожара.
Примечание. Риск определяется в единицах вероятности как произведение:
a) частоты возникновения аварийной ситуации при эксплуатации или определенном состоянии и
b) размера ущерба вследствие пожара.
3.3. Источник зажигания: средство энергетического воздействия, инициирующее возникновение горения.
4. Оценка пожарной опасности
4.1. Общие положения
Термин 3.1 относится к оценке пожарной опасности, выполняемой с целью снижения риска зажигания изделий под воздействием источников зажигания, возникающих в результате протекания тока, но если зажигание произошло, то задача состоит в ограничении распространения горения. Оценка пожарной опасности является первоочередной задачей.
События, происходящие в окружающей среде, такие как возникновение пожара, не связанные с применением изделий, также должны быть рассмотрены, но после оценки пожарной опасности, при этом умышленное создание аварийной ситуации не должно учитываться.
При оценке пожарной опасности изделий должны учитываться: тепловыделение, оптическая плотность, токсичность и коррозионная активность дыма горящего изделия, а также необходимость функционирования изделий в условиях пожара. Эти характеристики изделий влияют на опасность зажигания и последующего развития пожара.
Выделение газов в некоторых случаях может создать опасность взрыва.
Некоторые виды изделий, например короба большой протяженности, кабели и провода занимают большие площади поверхностей как самих строительных конструкций зданий, так и отделочных материалов и могут прокладываться через огнестойкие перегородки. Такие изделия должны оцениваться по доле, вносимой ими в увеличение опасности пожара, в сравнении с опасностью, создаваемой при пожаре только самими строительными конструкциями и отделочными материалами.
Стандартами на изделия должны предусматриваться их испытания по всем видам пожарной опасности, вытекающей из сценария пожара.
4.2. Оценка пожарной опасности
4.2.1. Структура пожарной опасности
Пожарная опасность изделий зависит от их технических характеристик, условий эксплуатации, обслуживания (с учетом количества и квалификации персонала), окружающей среды, в которых они применяются, а также от возможного ущерба имуществу вследствие пожара, включая сами изделия. Оценка пожарной опасности изделия должна включать в себя описание изделия, а также характеристики окружающей среды и условий эксплуатации.
4.2.2. Этапы оценки
Пожарную опасность оценивают поэтапно:
a) определяют назначение изделий (например, принадлежность к определенному типу электротехнической продукции) и характеризуют согласно 4.2.2.1 обстановку, в которой данные изделия применяют;
b) идентифицируют сценарии пожара, касающиеся данного изделия (см. 4.2.2.2);
c) выбирают критерии пожарной опасности (см. 4.2.2.3);
d) интерпретируют результаты (см. 4.2.2.4).
4.2.2.1. Определение назначения и области применения изделий
При разработке метода оценки пожарной опасности изделий необходимо ответить на следующие вопросы.
a) Характеристика изделий
Каково назначение рассматриваемого изделия? В полном ли объеме характеризуется изделие, чтобы можно было точно определить, что оно соответствует данной классификационной группировке? Распространяется ли на изделие настоящий стандарт? Достаточны ли характеристики изделия и учтена ли возможность его замены другими изделиями, а также допустима ли такая замена?
b) Условия эксплуатации
Каковы условия применения изделия: применяют ли его постоянно или периодически? Обслуживается или нет изделие в процессе эксплуатации? Контролируется ли окружающая температура?
Как размещение изделия может повлиять на вероятность пожара и условия его распространения, а также на окружающую обстановку в условиях пожара?
Всегда ли изделия находятся в защитной оболочке или они применяются без оболочки?
Каково число пользователей данным изделием?
Могут ли люди или оборудование подвергнуться опасности в случае загорания данного изделия?
c) Испытания, определяемые назначением и особенностями использования изделий
По ответам на вышеперечисленные вопросы составляют описание класса и условий применения изделий. Окончательную редакцию описания следует сверить с блок-схемой 1 (см. рисунок A.1 Приложения A).
4.2.2.2. Идентификация сценариев пожара
Сценарий пожара детализирует условия одной или нескольких стадий пожара: от зажигания до развитого горения или полномасштабного пожара. В ряде случаев следует учитывать несколько сценариев пожара, в результате чего оценка пожарной опасности должна складываться как итог анализа всех предполагаемых сценариев пожара, в которых могут проявиться свойства изделия. Кроме обобщающей оценки необходимо представлять и индивидуальные оценки пожарной опасности по каждому сценарию предполагаемого пожара.
Наиболее важными следует считать те условия, при которых свойства изделия начинают учитываться в сценарии пожара, и те (например, продолжительность пожара от начала его возникновения), при которых составляющая, привносимая в опасность пожара свойствами изделия, становится наибольшей и существенной.
a) Вовлечение изделий в пожар
Сведения об источнике зажигания для изделия являются наиболее важными. Если в изделии вероятно проявление собственных источников зажигания, следует проанализировать условия, при которых может произойти зажигание (см. таблицу 1). Могут ли стать источниками зажигания короткозамкнутая электрическая цепь (что
