"ГОСТ 27434-87. Тракторы промышленные. Общие технические условия"
Скачать текст бесплатно в формате MS Word
Поделитесь данным материалом с друзьями:

Скачать

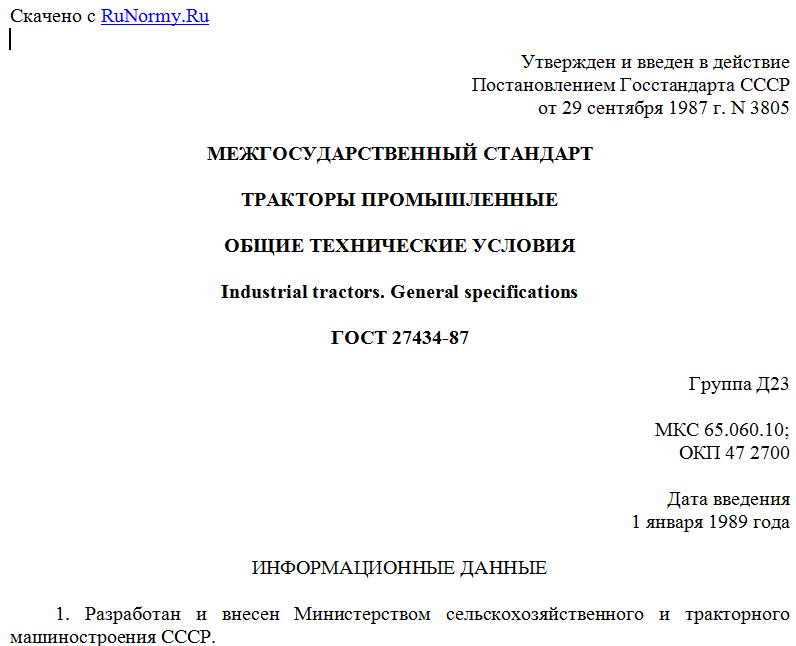

Утвержден и введен в действие
Постановлением Госстандарта СССР
от 29 сентября 1987 г. N 3805

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ТРАКТОРЫ ПРОМЫШЛЕННЫЕ

ОБЩИЕ ТЕХНИЧЕСКИЕ УСЛОВИЯ

Industrial tractors. General specifications

ГОСТ 27434-87

Группа Д23

МКС 65.060.10;
ОКП 47 2700

Дата введения
1 января 1989 года

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. Разработан и внесен Министерством сельскохозяйственного и тракторного машиностроения СССР.
2. Утвержден и введен в действие Постановлением Государственного комитета СССР по стандартам от 29.09.1987 N 3805.
Изменение N 2 принято Межгосударственным советом по стандартизации, метрологии и сертификации (Протокол N 21 от 28.05.2002).
За принятие изменения проголосовали:

---------------------------T--------------------------------------
Наименование государства  ¦      Наименование национального
                           ¦       органа по стандартизации
---------------------------+--------------------------------------
Азербайджанская Республика ¦Азгосстандарт
Республика Армения         ¦Армгосстандарт
Республика Беларусь        ¦Госстандарт Республики Беларусь
Республика Казахстан       ¦Госстандарт Республики Казахстан
Кыргызская Республика      ¦Кыргызстандарт
Республика Молдова         ¦Молдова-Стандарт
Российская Федерация       ¦Госстандарт России
Республика Таджикистан     ¦Таджикстандарт
Туркменистан               ¦Главгосслужба "Туркменстандартлары"
Республика Узбекистан      ¦Узгосстандарт
Украина                    ¦Госстандарт Украины

3. Взамен ГОСТ 19677-74 (в части промышленных тракторов).
4. Ссылочные нормативно-технические документы

------------------------------T-----------------------------------
       Обозначение НТД,       ¦       Номер пункта, раздела
    на который дана ссылка    ¦
------------------------------+-----------------------------------
ГОСТ 2.601-95                 ¦               2.33.3
ГОСТ 9.014-78                 ¦               2.35.2
ГОСТ 12.2.120-88              ¦               2.32
ГОСТ 12.2.121-88              ¦               2.32
ГОСТ 17.2.2.02-98             ¦               2.36
ГОСТ 17.2.2.05-97             ¦               2.36
ГОСТ 3940-84                  ¦               2.11
ГОСТ 6572-91                  ¦               2.24
ГОСТ 7057-2001                ¦               4.2.3
ГОСТ 7751-85                  ¦               5.5
ГОСТ 9200-76                  ¦               2.18
ГОСТ 9238-83                  ¦               5.3
ГОСТ 14192-96                 ¦               5.2
ГОСТ 17595-88                 ¦               2.10
ГОСТ 17822-91                 ¦               2.23
ГОСТ 22235-76                 ¦               5.1
ГОСТ 23170-78                 ¦               2.35.1
ГОСТ 23734-98                 ¦               4.1
ГОСТ 24925-81                 ¦               2.28
ГОСТ 25826-83                 ¦               Разд. 6
ГОСТ 25836-83                 ¦               Разд. 3, 4.2.2
ГОСТ 27253-87                 ¦               2.28

5. Ограничение срока действия снято по Протоколу N 3-93 Межгосударственного совета по стандартизации, метрологии и сертификации (ИУС 5-6-93).
6. Издание (июнь 2003 г.) с Изменениями N 1, 2, утвержденными в апреле 1989 г., сентябре 2002 г. (ИУС 7-89, 12-2002).

Настоящий стандарт распространяется на гусеничные промышленные тракторы общего назначения (далее - тракторы) классов до 75 включительно без технологического (рабочего) оборудования.
Стандарт не распространяется на промышленные тракторы специального назначения (болотоходные, мелиоративные, подводные, земноводные, подземные, шагающие, плавающие), погрузочные и трубоукладочные модификации промышленных и промышленные модификации сельскохозяйственных тракторов.
Требования по пп. 2.4, 2.7 (в части поддержания теплового режима), 2.8 (в части опускания оборудования при неработающем двигателе), 2.28 (в части мест ввода измерительных портативных приборов для диагностирования), 2.21 (в части конструкции уменьшителя хода), 2.22 и 2.30 распространяются на тракторы, технические задания на проектирование которых утверждены после введения в действие настоящего стандарта.

1. ОСНОВНЫЕ ПАРАМЕТРЫ

1.1. Тракторы по номинальным тяговым усилиям подразделяют на классы: 3, 4, 6, 10, 15, 25, 35, 50, 75.
(Измененная редакция, Изм. N 1).

2. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

2.1. Тракторы следует изготовлять в соответствии с требованиями настоящего стандарта по рабочим чертежам, утвержденным в установленном порядке, и техническим условиям на тракторы конкретной модели.
2.2. Значения основных показателей технического уровня и качества тракторов - по стандарту общих технических требований на промышленные тракторы.
2.3. Тракторы должны быть оборудованы устройством, исключающим запуск двигателя при включенной передаче.
2.4. Конструкция коробки перемены передач должна обеспечивать переключение передач на ходу.
2.5. Конструкция тракторов должна предусматривать возможность установки вала отбора мощности (ВОМ), обеспечивающего полную передачу мощности от двигателя, по рабочим чертежам, утвержденным в установленном порядке.
Установка ВОМ - по заказу потребителя.
2.6. Тракторы должны иметь заправочные емкости для топлива, обеспечивающие продолжительность выполнения работ любых видов без дозаправки топливом в течение не менее 12 ч.
2.7. Тракторы должны иметь пусковой двигатель (агрегат) с электростартерным пуском или прямой электростартерный запуск.
Тракторы по требованию потребителя должны быть оборудованы средствами тепловой подготовки, обеспечивающими пуск двигателя не более чем за 30 мин при температуре окружающего воздуха минус 40 °C.
По заказу потребителя на тракторах должны быть установлены устройства для автоматического поддержания тепла двигателя в межсменный период или подготовки его к пуску по заданной программе.
2.6, 2.7. (Измененная редакция, Изм. N 1).
2.8. Тракторы должны быть оборудованы гидросистемой управления приводами технологического (рабочего) оборудования.
Привод гидросистемы должен быть независим от трансмиссии.
Тип гидропривода должен быть раздельно-агрегатным с разомкнутой циркуляцией и полнопоточной фильтрацией рабочей жидкости.
Конструкция гидропривода должна обеспечивать опускание оборудования при неработающем двигателе и отсутствии напряжения в бортовой сети.
Тракторы классов до 15-го включительно могут иметь негидрофицированные модификации.
2.9. Тракторы должны иметь установочные места для крепления навесных машин и навесного оборудования - по рабочим чертежам, утвержденным в установленном порядке.
2.10. Тракторы, за исключением предназначенных для агрегатирования рыхлительным оборудованием и другим оборудованием, навешиваемым сзади, должны быть оборудованы тягово-сцепными устройствами по ГОСТ 17595.
2.11. Тракторы должны иметь электрооборудование в соответствии с требованиями ГОСТ 3940.
Фары головного освещения должны иметь световое отверстие диаметром 170 мм и допускать установку инфракрасных фильтров.
По согласованию с потребителем допускается устанавливать головные фары другого диаметра.
2.12. Конструкция тракторов должна предусматривать возможность установки защиты ходовой системы и агрегатов трактора, расположенных у днища. Допускается на тракторах с независимой эластичной подвеской не предусматривать возможность защиты ходовой системы.
2.13. Максимальная расчетная транспортная скорость движения по грунтовым дорогам должна быть не менее:
13 км/ч - для тракторов с эластичной подвеской ходовой системы;
10 км/ч - для тракторов с полужесткой подвеской ходовой системы.
(Измененная редакция, Изм. N 1).
2.14. Механизмы поворота должны обеспечивать поворот трактора вокруг полностью заторможенной гусеницы.
2.15. Тракторы должны сохранять работоспособность на подъеме (спуске) и склоне, крутизна которых должна соответствовать значениям, указанным в таблице.

-------------------------------------T----------------------------
      Подъем (спуск), не менее       ¦Склон, не менее, без прицепа
--------------------T----------------+
    без прицепа     ¦   с прицепом   ¦
--------------------+----------------+----------------------------
        30°         ¦      20°       ¦              20°

2.16. Масса прицепа - по нормативно-технической документации на тракторы.
2.17. Тракторы должны преодолевать брод глубиной, м, не менее:
0,8 - классов до 50-го включительно;
Для просмотра документа целиком скачайте его >>>
