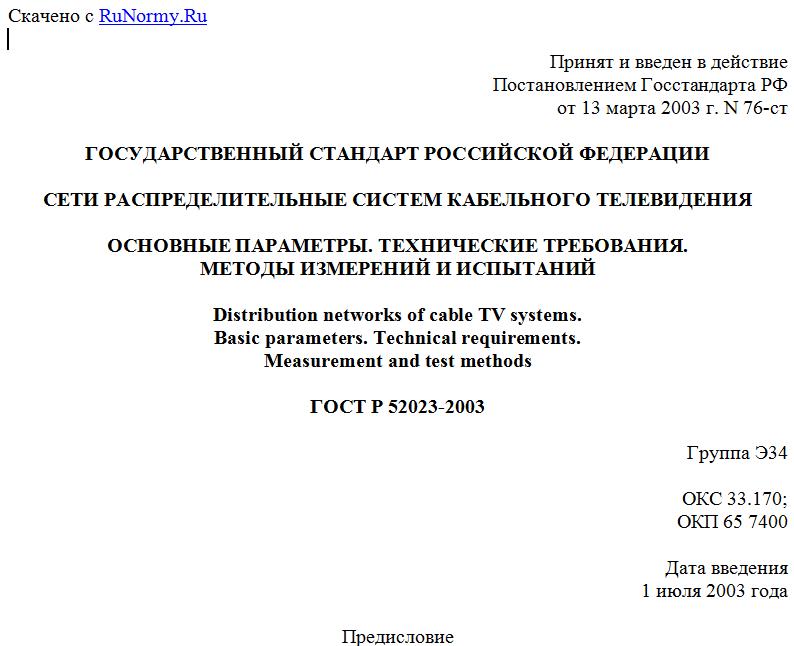

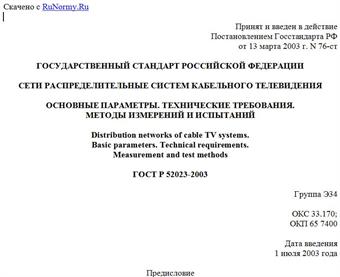

Принят и введен в действие
Постановлением Госстандарта РФ
от 13 марта 2003 г. N 76-ст
ГОСУДАРСТВЕННЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
СЕТИ РАСПРЕДЕЛИТЕЛЬНЫЕ СИСТЕМ КАБЕЛЬНОГО ТЕЛЕВИДЕНИЯ
ОСНОВНЫЕ ПАРАМЕТРЫ. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ.
МЕТОДЫ ИЗМЕРЕНИЙ И ИСПЫТАНИЙ
Distribution networks of cable TV systems.
Basic parameters. Technical requirements.
Measurement and test methods
ГОСТ Р 52023-2003
Группа Э34
ОКС 33.170;
ОКП 65 7400
Дата введения
1 июля 2003 года
Предисловие
1. Разработан Федеральным Государственным унитарным предприятием "Ордена Трудового Красного Знамени Научно-исследовательский институт радио" (ФГУП НИИР).
Внесен Министерством Российской Федерации по связи и информатизации.
2. Принят и введен в действие Постановлением Госстандарта России от 13 марта 2003 г. N 76-ст.
3. Введен впервые.
1. Область применения
Настоящий стандарт распространяется на распределительные сети систем кабельного телевидения с частотным разделением каналов и полосой частот от 5 до 1000 МГц, предназначенные для двунаправленной или однонаправленной передачи радиосигналов телевидения, радиовещания, других сигналов электросвязи.
Полоса частот от 40 до 1000 МГц предназначена для распределения радиосигналов в прямом направлении, полоса частот от 5 до 30 МГц - для передачи радиосигналов в обратном направлении. Допускается расширение полосы частот обратного направления за счет полосы частот прямого направления.
Стандарт устанавливает параметры, технические требования, методы измерений и испытаний кабельных распределительных сетей при проектировании, строительстве, сертификации и эксплуатации.
Стандарт не распространяется на источники сигналов, приемные антенны с фидерами снижения и абонентское оборудование.
2. Нормативные ссылки
В настоящем стандарте использованы ссылки на следующие стандарты:
ГОСТ 12.1.006-84. Система стандартов безопасности труда. Электромагнитные поля радиочастот. Допустимые уровни на рабочих местах и требования к проведению контроля
ГОСТ 12.3.019-80. Система стандартов безопасности труда. Испытания и измерения электрические. Общие требования безопасности
ГОСТ 7845-92. Система вещательного телевидения. Основные параметры. Методы измерений
ГОСТ 11478-88 (МЭК 68-1-88, МЭК 68-2-1-90, МЭК 68-2-2-74, МЭК 68-2-3-69, МЭК 68-2-5-75, МЭК 68-2-6-82, МЭК 68-2-13-83, МЭК 68-2-14-84, МЭК 68-2-27-87, МЭК 68-2-28-90, МЭК 68-2-29-87, МЭК 68-2-32-75, МЭК 68-2-33-71, МЭК 68-2-52-84). Аппаратура радиоэлектронная бытовая. Нормы и методы испытаний на воздействие внешних механических и климатических факторов
ГОСТ 15150-69. Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды
ГОСТ 16465-70. Сигналы радиотехнические измерительные. Термины и определения
ГОСТ 18198-89 (МЭК 107-1-77). Телевизоры. Общие технические условия
ГОСТ 18471-83. Тракт передачи изображения вещательного телевидения. Звенья тракта и измерительные сигналы
ГОСТ 21879-88. Телевидение вещательное. Термины и определения
ГОСТ 22505-97. Совместимость технических средств электромагнитная. Радиопомехи индустриальные от радиовещательных приемников, телевизоров и другой бытовой радиоэлектронной аппаратуры. Нормы и методы испытаний
ГОСТ 23611-79. Совместимость радиоэлектронных средств электромагнитная. Термины и определения
ГОСТ 24375-80. Радиосвязь. Термины и определения
ГОСТ Р 50712-94. Соединительные линии и аппаратные звукового вещания. Технические характеристики. Методы измерений
ГОСТ Р 50890-96. Передатчики телевизионные маломощные. Основные параметры. Технические требования. Методы измерений
ГОСТ Р 51513-99. Совместимость технических средств электромагнитная. Оборудование распределительных сетей приемных систем телевидения и радиовещания. Нормы электромагнитных помех, требования помехоустойчивости и методы испытаний
ГОСТ Р 51515-99. Совместимость технических средств электромагнитная. Помехоустойчивость радиовещательных приемников, телевизоров и другой бытовой радиоэлектронной аппаратуры. Требования и методы испытаний
ГОСТ Р МЭК 60065-2002. Аудио-, видео- и аналогичная электронная аппаратура. Требования безопасности.
3. Определения, обозначения и сокращения
В настоящем стандарте применяют следующие термины с соответствующими определениями и используют следующие обозначения и сокращения.
3.1. Термины и определения
3.1.1. Система кабельного телевидения: система, включающая в себя технические средства и кабельные линии связи, обеспечивающая услуги связи (телевидение, радиовещание, другие сообщения электросвязи). Системы кабельного телевидения подразделяют на классы.
3.1.2. Распределительная сеть (кабельная распределительная сеть): совокупность технических средств и устройств головной станции и линейной сети, обеспечивающих передачу радиосигналов в системе кабельного телевидения. Входом распределительной сети является вход головной станции, выходом распределительной сети - выход абонентской розетки.
3.1.3. Головная станция: совокупность технических средств и устройств, обеспечивающих усиление, преобразование и формирование радиосигналов телевидения, радиовещания, обработку других радиосигналов, - часть кабельной распределительной сети. В соответствии с классом системы кабельного телевидения головные станции подразделяют на центральную, узловую и местную. Головная станция включена между выходами источников сигналов и входом линейной сети.
3.1.4. Центральная головная станция: головная станция региональной кабельной распределительной сети, включенная между выходами источников сигналов и входом волоконно-оптической транспортной сети.
3.1.5. Узловая головная станция: головная станция городской кабельной распределительной сети, включенная между выходом транспортной сети (выходами источников сигналов) и входом волоконно-оптической или коаксиальной магистральной сети.
3.1.6. Местная головная станция: головная станция местной (районной) кабельной распределительной сети, включенная между фидерами снижения приемных антенн (выходами источников сигналов) и входом магистральной (домовой) сети.
3.1.7. Линейная сеть: совокупность технических средств и устройств, волоконно-оптических и коаксиальных кабельных линий, обеспечивающих однонаправленную передачу радиосигналов телевидения и радиовещания между выходом головной станции и выходом абонентской розетки и двунаправленную передачу других радиосигналов в кабельной распределительной сети.
3.1.8. Транспортная сеть: совокупность технических средств, устройств и кабельных линий линейной сети между выходом центральной головной станции и входами узловых головных станций.
3.1.9. Магистральная сеть: совокупность технических средств, устройств и кабельных линий линейной сети между выходом узловой головной станции (местной головной станции) и домовыми вводами.
3.1.10. Домовая сеть: совокупность технических средств, устройств и кабельных линий линейной сети между домовым вводом и выходом абонентской розетки.
3.1.11. Абонентская сеть: совокупность технических средств, устройств и кабельных линий, обслуживающих одного абонента в пределах занимаемой им площади жилого или общественного здания.
3.1.12. Параллельные сети: кабельные распределительные сети, имеющие единую зону обслуживания, линейные сети которых смонтированы в общих коммуникациях, зданиях или помещениях.
3.1.13. Домовый ввод: узел подключения домовой сети к магистральной сети или к местной головной станции.
3.1.14. Абонентская линия: элемент домовой сети между отводом абонентского ответвителя (выходом абонентского распределителя) и входом абонентской сети (абонентской розетки).
3.1.15. Абонентский кабель: коаксиальный кабель между выходом абонентской розетки и входом абонентского оборудования.
3.1.16. Абонентская розетка: элемент домовой сети, обеспечивающий подключение абонентского оборудования к абонентской сети или абонентской линии.
3.1.17. Оптический узел: совокупность технических средств и устройств, обеспечивающих сопряжение волоконно-оптического и коаксиального участков линейной сети.
3.1.18. Оптический приемник: элемент линейной сети, обеспечивающий преобразование оптического сигнала в электрические сигналы (радиосигналы).
3.1.19. Оптический передатчик: элемент линейной сети, обеспечивающий преобразование электрических сигналов (радиосигналов) в оптический сигнал.
3.1.20. Канальный конвертор: элемент головной станции, обеспечивающий преобразование по частоте радиосигнала основного канала приема в радиосигнал канала распределения.
3.1.21. Канальный усилитель: линейный усилитель, обеспечивающий усиление радиосигнала в полосе частот основного канала приема или канала распределения.
3.1.22. Диапазонный усилитель: линейный усилитель, обеспечивающий усиление радиосигналов в диапазоне частот телевидения или радиовещания.
3.1.23. Широкополосный усилитель: линейный усилитель, обеспечивающий усиление радиосигналов в полосе рабочих частот.
3.1.24. Оптический усилитель: элемент линейной сети, обеспечивающий усиление оптических сигналов без демодуляции и регенерации.
3.1.25. Распределитель: элемент линейной сети, обеспечивающий равное деление энергии радиосигнала (оптического сигнала) на несколько направлений.
3.1.26. Ответвитель: элемент линейной сети, обеспечивающий ответвление части энергии радиосигнала (оптического сигнала) на одно или несколько направлений.
3.1.27. Корректор наклона амплитудно-частотной характеристики: элемент линейной сети, обеспечивающий компенсацию наклона амплитудно-частотной характеристики линейной сети в полосе частот каналов распределения.
3.1.28. Сумматор: элемент кабельной распределительной сети, обеспечивающий сложение энергии радиосигналов (оптических сигналов) на общей нагрузке.
3.1.29. Кабельный модем: элемент системы кабельного телевидения, обеспечивающий цифровую модуляцию и демодуляцию радиосигнала.
3.1.30. Прямое направление: направление передачи радиосигналов в кабельной распределительной сети к абонентскому оборудованию.
3.1.31. Обратное направление: направление передачи радиосигналов в кабельной распределительной сети от абонентского оборудования.
3.1.32. Однонаправленная передача: распределение радиосигналов телевидения и радиовещания, других радиосигналов в кабельной распределительной сети в прямом направлении.
3.1.33. Двунаправленная передача: распределение радиосигналов телевидения и радиовещания в кабельной распределительной сети в прямом направлении и независимая одновременная передача других радиосигналов в прямом и обратном направлениях.
3.1.34. Канал распределения: радиоканал, в котором осуществляется однонаправленная передача радиосигнала.
3.1.35. Канал обратного направления: радиоканал, в котором осуществляется передача радиосигнала в обратном направлении.
3.1.36. Смежные (соседние) каналы: радиоканалы, полосы частот которых имеют одну общую граничную частоту.
3.1.37. Специальные каналы: радиоканалы, разрешенные к использованию в кабельной распределительной сети вне стандартных диапазонов частот вещательного телевидения.
3.1.38. "Пилотное регулирование": способ автоматической стабилизации коэффициента передачи и наклона амплитудно-частотной характеристики в кабельной распределительной сети путем передачи специальных "пилот-сигналов" управления.
3.1.39. Затухание (a): отношение мощностей (P) или напряжений (U) радиосигнала (оптического сигнала) на входе и выходе распределительной сети или ее элемента, выражаемое в децибелах и вычисляемое по формуле
(1)
