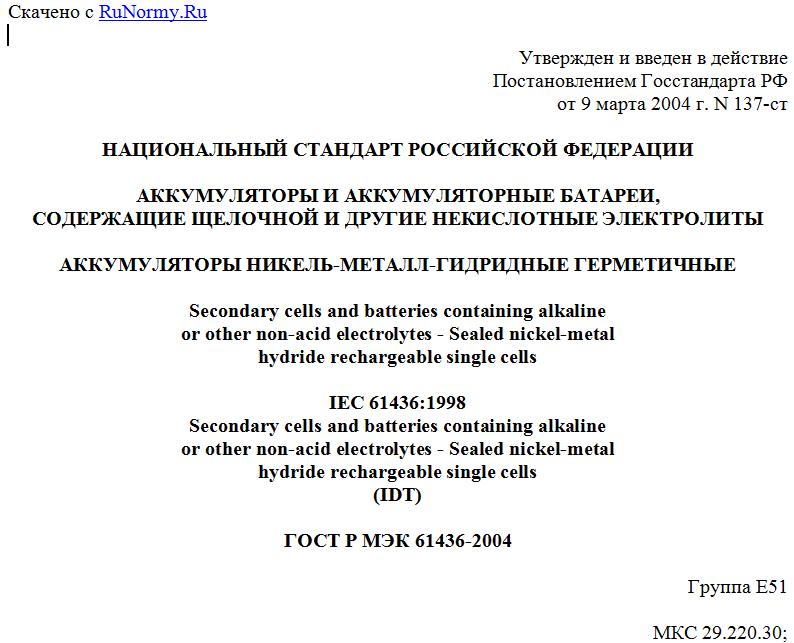

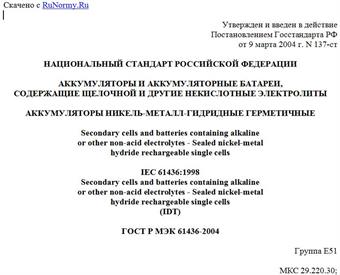

Утвержден и введен в действие
Постановлением Госстандарта РФ
от 9 марта 2004 г. N 137-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
АККУМУЛЯТОРЫ И АККУМУЛЯТОРНЫЕ БАТАРЕИ,
СОДЕРЖАЩИЕ ЩЕЛОЧНОЙ И ДРУГИЕ НЕКИСЛОТНЫЕ ЭЛЕКТРОЛИТЫ
АККУМУЛЯТОРЫ НИКЕЛЬ-МЕТАЛЛ-ГИДРИДНЫЕ ГЕРМЕТИЧНЫЕ
Secondary cells and batteries containing alkaline
or other non-acid electrolytes - Sealed nickel-metal
hydride rechargeable single cells
IEC 61436:1998
Secondary cells and batteries containing alkaline
or other non-acid electrolytes - Sealed nickel-metal
hydride rechargeable single cells
(IDT)
ГОСТ Р МЭК 61436-2004
Группа Е51
МКС 29.220.30;
ОКП 34 8290
Дата введения
1 января 2005 года
Предисловие
Задачи, основные принципы и правила проведения работ по государственной стандартизации в Российской Федерации установлены ГОСТ Р 1.0-92 "Государственная система стандартизации Российской Федерации. Основные положения" и ГОСТ Р 1.2-92 "Государственная система стандартизации Российской Федерации. Порядок разработки государственных стандартов".
Сведения о стандарте
1. Подготовлен Автономной некоммерческой организацией "НТЦСЭ "ИСЭП" на основе собственного аутентичного перевода стандарта, указанного в пункте 4.
2. Внесен Техническим комитетом по стандартизации ТК 044 "Аккумуляторы и батареи".
3. Утвержден и введен в действие Постановлением Госстандарта России от 9 марта 2004 г. N 137-ст.
4. Настоящий стандарт идентичен международному стандарту МЭК 61436:1998 "Аккумуляторы и аккумуляторные батареи, содержащие щелочной и другие некислотные электролиты. Герметичные никель-металл-гидридные аккумуляторы".
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им национальные стандарты Российской Федерации, сведения о которых приведены в дополнительном Приложении А.
5. Введен впервые.
Информация об изменениях к настоящему стандарту публикуется в указателе "Национальные стандарты", а текст этих изменений - в информационных указателях "Национальные стандарты". В случае пересмотра или отмены настоящего стандарта соответствующая информация будет опубликована в информационном указателе "Национальные стандарты".
Введение
Изготовители и потребители щелочных аккумуляторов и батарей традиционно выражают токи заряда и разряда, используемые для этих аккумуляторов и батарей, как кратные величины их емкости. Например, ток 20 А, используемый для заряда аккумулятора номинальной емкостью (C) 100 А x ч может быть выражен как C/5 А или 0,2C А. Этот метод обозначения токов используется во всех стандартах, относящихся к щелочным аккумуляторам и батареям.
Было высказано замечание, что такой метод обозначения тока некорректен с точки зрения размерности физической величины, так как кратность емкости батареи будет выражаться в ампер-часах, а не в амперах, как требуется для размерности токов.
В результате этого подкомитет 21А МЭК опубликовал "Рекомендации по обозначению тока в стандартах на щелочные аккумуляторы и батареи" - МЭК 61434:1996, и описанный в нем метод был использован в настоящем стандарте. Кратко метод устанавливает, что ток, рекомендуемый для испытаний, , А, будет выражен согласно формуле
,
где - рекомендуемый ток, А;
Cn - номинальная емкость, установленная изготовителем, А x ч;
n - продолжительность разряда основного режима, для которого установлена номинальная емкость, ч.
1. Общие положения
1.1. Область применения
Настоящий стандарт устанавливает основные технические требования и методы испытаний герметичных никель-металл-гидридных аккумуляторов, предназначенных для использования в любой области.
1.2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие международные стандарты.
МЭК 60051 (все части). Приборы аналоговые показывающие электроизмерительные прямого действия и вспомогательные части к ним
МЭК 60068-2-29:1987. Основные методы испытаний на воздействие внешних факторов. Часть 2. Испытания. Испытание Eb и руководство. Удар
МЭК 60410:1973. Планы отбора и процедуры контроля
МЭК 60485:1974. Цифровые электронные вольтметры постоянного тока и аналого-цифровые электронные преобразователи постоянного тока.
Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов по указателю "Национальные стандарты", составленному по состоянию на 1 января текущего года, и по соответствующим информационным указателям, опубликованным в текущем году. Если ссылочный документ заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться замененным (измененным) стандартом. Если ссылочный документ отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
1.3. Определения
В настоящем стандарте применены следующие термины с соответствующими определениями:
1.3.1. Герметичный никель-металл-гидридный аккумулятор: аккумулятор, остающийся закрытым и не пропускающим газ или жидкость при работе в режимах заряда и температуре, установленных изготовителем. Аккумулятор должен быть снабжен предохранительным устройством, предотвращающим возникновение опасного высокого внутреннего давления.
Аккумулятор не требует дополнительной заливки электролита и предназначен для работы в исходном герметичном состоянии на протяжении всего срока службы.
Примечание. Однако к концу срока службы аккумулятор может выделять избыточный водород, возникший вследствие его накопления внутри аккумулятора.
1.3.2. Малогабаритный призматический аккумулятор: аккумулятор в форме прямоугольного параллелепипеда, ширина и толщина которого не более 25 мм.
1.3.3. Номинальное напряжение герметичного никель-металл-гидридного аккумулятора: напряжение аккумулятора, равное 1,2 В.
1.3.4. Номинальная емкость: количество электричества , указанное изготовителем, которое может отдать аккумулятор при разряде током до конечного напряжения 1 В и температуре 20 °C после заряда, хранения и разряда в условиях, установленных в разделе 4.
1.4. Допустимые отклонения измерений
Общая точность контролируемых или измеряемых физических величин, относительно заданных или фактических величин, должна находиться в пределах:
a) +/- 1% для напряжения;
b) +/- 1% для тока;
c) +/- 1% для емкости;
d) +/- 2% для температуры;
e) +/- 0,1% для времени.
Эти допуски включают в себя комплексную точность измерительных приборов, точность используемых технологий измерения и все другие источники погрешностей, возникающие в процессе испытаний.
При выборе измерительных приборов следует руководствоваться МЭК 60051 для аналоговых приборов и МЭК 60485 для цифровых приборов. Сведения о примененных приборах должны содержаться в каждом отчете с результатами испытаний.
2. Обозначение и маркировка
2.1. Обозначение аккумулятора
2.1.1. Герметичные никель-металл-гидридные цилиндрические аккумуляторы
Герметичные никель-металл-гидридные цилиндрические аккумуляторы должны обозначаться буквами HR и двумя группами цифр, разделенных наклонной линией.
Две цифры первой группы означают максимальный диаметр аккумулятора.
Две цифры второй группы после наклонной линии означают максимальную высоту аккумулятора.
Диаметр и высоту аккумулятора выражают целым числом миллиметров или округленным до целого числа.
Пример обозначения герметичного никель-металл-гидридного цилиндрического аккумулятора диаметром 15 мм и высотой 51 мм:
HR 15/51
2.1.2. Герметичные никель-металл-гидридные малогабаритные призматические аккумуляторы
Герметичные никель-металл-гидридные малогабаритные призматические аккумуляторы должны обозначаться буквами HF и тремя группами цифр, разделенных наклонными линиями.
Две цифры первой группы означают максимальную ширину аккумулятора.
Две цифры второй группы цифр после наклонной линии означают толщину аккумулятора.
Две цифры третьей группы после второй наклонной линии означают максимальную высоту аккумулятора.
Ширину, толщину и высоту аккумулятора выражают целым числом миллиметров или округленным до целого числа.
Пример обозначения герметичного никель-металл-гидридного малогабаритного призматического аккумулятора шириной 18 мм, толщиной 7 мм и высотой 49 мм:
HF 18/07/49
2.2. Маркировка
Каждый аккумулятор без выводов должен иметь прочную маркировку, содержащую следующую информацию (если иное не установлено потребителем):
- надпись "герметичный перезаряжаемый никель-металл-гидридный" или обозначение "Ni-MH";
- обозначение аккумулятора согласно 2.1;
- номинальную емкость;
