"ГОСТ Р 52083-2003. Аккумуляторы никель-железные открытые призматические. Общие технические условия"
Скачать текст бесплатно в формате MS Word
Поделитесь данным материалом с друзьями:

Скачать

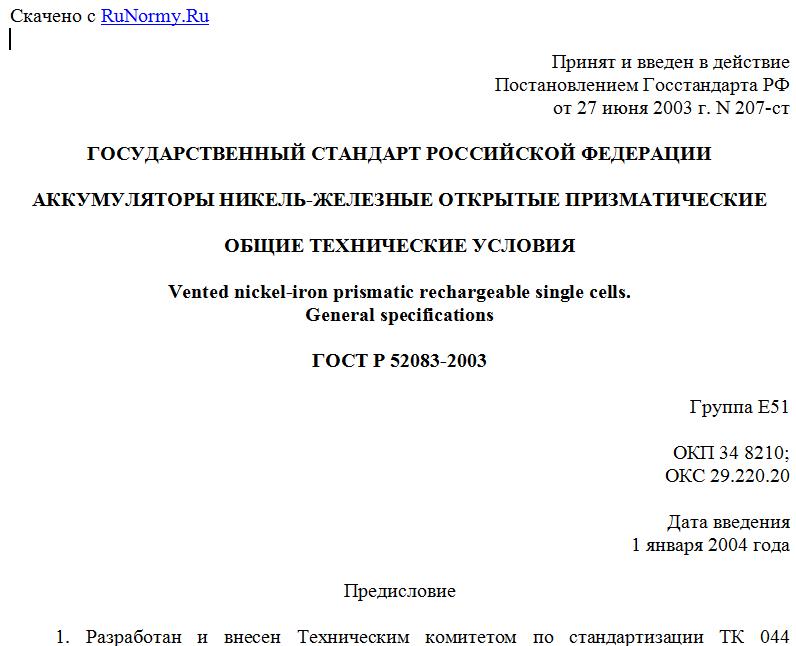

Принят и введен в действие
Постановлением Госстандарта РФ
от 27 июня 2003 г. N 207-ст

ГОСУДАРСТВЕННЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

АККУМУЛЯТОРЫ НИКЕЛЬ-ЖЕЛЕЗНЫЕ ОТКРЫТЫЕ ПРИЗМАТИЧЕСКИЕ

ОБЩИЕ ТЕХНИЧЕСКИЕ УСЛОВИЯ

Vented nickel-iron prismatic rechargeable single cells.
General specifications

ГОСТ Р 52083-2003

Группа Е51

ОКП 34 8210;
ОКС 29.220.20

Дата введения
1 января 2004 года

Предисловие

1. Разработан и внесен Техническим комитетом по стандартизации ТК 044 "Аккумуляторы и батареи".
2. Принят и введен в действие Постановлением Госстандарта России от 27 июня 2003 г. N 207-ст.
3. Введен впервые.

1. Область применения

Настоящий стандарт устанавливает технические требования, методы испытаний и правила приемки для открытых никель-железных призматических аккумуляторов (далее - аккумуляторов) независимо от их области применения.
Примечание. Понятие "призматический" относится к аккумуляторам, имеющим прямоугольные стороны и основание.

2. Нормативные ссылки

В настоящем стандарте использованы ссылки на следующие стандарты:
ГОСТ 9.014-78. Единая система защиты от коррозии и старения. Временная противокоррозионная защита изделий. Общие требования
ГОСТ 12.1.004-91. Система стандартов безопасности труда. Пожарная безопасность. Общие требования
ГОСТ 12.2.007.0-75. Система стандартов безопасности труда. Изделия электротехнические. Общие требования безопасности
ГОСТ 12.2.007.12-88. Система стандартов безопасности труда. Источники тока химические. Требования безопасности
ГОСТ 15.309-98. Система разработки и постановки продукции на производство. Испытания и приемка выпускаемой продукции. Основные положения
ГОСТ 20.57.406-81. Комплексная система контроля качества. Изделия электронной техники, квантовой электроники и электротехнические. Методы испытаний
ГОСТ 8711-93 (МЭК 51-2-84). Приборы аналоговые показывающие электроизмерительные прямого действия и вспомогательные части к ним. Часть 2. Особые требования к амперметрам и вольтметрам
ГОСТ 14192-96. Маркировка грузов
ГОСТ 15150-69. Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды
ГОСТ 16511-86. Ящики деревянные для продукции электротехнической промышленности. Технические условия
ГОСТ 17516.1-90. Изделия электротехнические. Общие требования в части стойкости к механическим внешним воздействующим факторам
ГОСТ 18620-86. Изделия электротехнические. Маркировка
ГОСТ 21650-76. Средства скрепления тарно-штучных грузов в транспортных пакетах. Общие требования
ГОСТ 23216-78. Изделия электротехнические. Хранение, транспортирование, временная противокоррозионная защита, упаковка. Общие требования и методы испытаний
ГОСТ 23706-93 (МЭК 51-6-84). Приборы аналоговые показывающие электроизмерительные прямого действия и вспомогательные части к ним. Часть 6. Особые требования к омметрам (приборам для измерения полного сопротивления) и приборам для измерения активной проводимости
ГОСТ 28312-89 (МЭК 417-73). Аппаратура радиоэлектронная профессиональная. Условные графические обозначения
ГОСТ 30012.1-2002 (МЭК 60051-1-97). Приборы аналоговые показывающие электроизмерительные прямого действия и вспомогательные части к ним. Часть 1. Определения и основные требования, общие для всех частей
ГОСТ Р МЭК 50695-94 (МЭК 707-81). Методы определения воспламеняемости твердых электроизоляционных материалов под воздействием источника зажигания
ГОСТ Р 50779.71-99 (ИСО 2859-1-89). Статистические методы. Процедуры выборочного контроля по альтернативному признаку. Часть 1. Планы выборочного контроля последовательных партий на основе приемлемого уровня качества AQL.

3. Определения

В настоящем стандарте используются следующие термины с соответствующими определениями:
3.1. Никель-железный аккумулятор: аккумулятор, положительный электрод которого изготовлен из электродного материала на основе гидроксидов никеля, а отрицательный - на основе железа и его химических соединений.
3.2. Открытый аккумулятор: аккумулятор, имеющий крышку, снабженную отверстием, через которое могут удаляться газообразные продукты, а также может доливаться, заливаться и сливаться электролит.
Примечание. Отверстие может быть снабжено системой вентиляции.

3.3. Номинальное напряжение, , В: напряжение аккумулятора, равное 1,2 В.
3.4. Номинальная емкость, , А x ч: количество электричества, которое может отдать аккумулятор при температуре окружающей среды (20 +/- 5) °C и 5-часовом режиме разряда до конечного напряжения 1,0 В после заряда постоянным током 0,2  А.

4. Классификация, основные параметры и размеры

4.1. Аккумуляторы классифицируют в соответствии с основным режимом их работы - режимом разряда постоянным током.
В зависимости от величины постоянного тока разряда аккумуляторы могут быть следующих типов:
- длительного режима разряда - при разряде постоянным током не более 0,5  А;
- среднего режима разряда - при разряде постоянным током от 0,5  до 3,5  А;
- короткого режима разряда - при разряде постоянным током от 3,5  до 7,0  А;
- сверхкороткого режима разряда - при разряде постоянным током более 7,0  А.
4.2. Основными параметрами аккумулятора являются:
- номинальная емкость, устанавливаемая в соответствии с 3.4;
- основной режим разряда постоянным током согласно 4.1.
4.3. Настоящий стандарт не устанавливает требований к размерам аккумуляторов и их отдельных составных частей.
Размеры аккумуляторов и требования к конструкции устанавливаются в нормативных документах (далее - НД) на аккумуляторы конкретного типа по соглашению между изготовителем и потребителем в зависимости от их функционального назначения и области применения.
4.4. Аккумуляторы обозначают буквой F и последующей за ней одной из букв L, M, H или X, означающими тип аккумуляторов в зависимости от их основного режима разряда постоянным током:
L - длительный;
M - средний;
H - короткий;
X - сверхкороткий,
после которых следуют цифры, означающие номинальную емкость аккумулятора в ампер-часах.
Аккумуляторы, изготовленные в корпусе из полимерного материала, обозначают буквой P в конце условного обозначения.
Пример условного обозначения открытого призматического никель-железного аккумулятора среднего режима разряда, номинальной емкостью 280 А x ч, в корпусе из полимерного материала:

FM 280 P

5. Общие технические требования

5.1. Характеристики
5.1.1. Требования к электрическим параметрам и режимам
5.1.1.1. Напряжение разомкнутой цепи
Значения напряжения разомкнутой цепи разряженных и заряженных аккумуляторов должны быть установлены в НД на аккумуляторы конкретного типа.
5.1.1.2. Режимы заряда
Продолжительность заряда аккумуляторов постоянным током 0,2  А при температуре окружающей среды (20 +/- 5) °C должна быть не более 8 ч, и должна быть установлена в НД на аккумуляторы конкретного типа.
Конечное напряжение при заряде устанавливают в НД на аккумуляторы конкретного типа.
В НД на аккумуляторы конкретного типа могут быть установлены иные режимы заряда постоянным током.
Аккумуляторы должны допускать заряд ускоренным режимом продолжительностью не более 5 ч. Значения продолжительности заряда, зарядных токов и конечного напряжения при ускоренном режиме заряда устанавливают в НД на аккумуляторы конкретного типа.
Аккумуляторы могут допускать заряд при постоянном напряжении. Напряжение при заряде при температуре окружающей среды (20 +/- 5) °C устанавливают (1,595 +/- 0,005) В. Ограничения значений зарядного тока и значения продолжительности заряда устанавливают в НД на аккумуляторы конкретного типа.
5.1.1.3. Разрядные характеристики при 20 °C
Продолжительность разряда полностью заряженных постоянным током 0,2  А аккумуляторов согласно 5.1.1.2 при разряде в режимах, установленных таблицей 1, и температуре окружающей среды (20 +/- 5) °C должна быть не менее указанной в таблице 1.

Таблица 1

Разрядные характеристики при 20 °C

---------------------------------T----------------------------------------¬
¦         Режим разряда          ¦ Минимальная продолжительность разряда  ¦
¦                                ¦          аккумуляторов типов           ¦
+-----------T--------------------+---------T---------T----------T---------+
¦  Ток, А   ¦Конечное напряжение,¦    L    ¦    M    ¦    H     ¦    X    ¦
¦           ¦    В, не менее     ¦         ¦         ¦          ¦         ¦
+-----------+--------------------+---------+---------+----------+---------+
¦0,2 C  <*> ¦        1,0         ¦   5 ч   ¦   5 ч   ¦   5 ч    ¦   5 ч   ¦
¦     5     ¦                    ¦         ¦         ¦          ¦         ¦
+-----------+--------------------+---------+---------+----------+---------+
¦1,0 C      ¦      0,9 <**>      ¦  5 мин  ¦ 40 мин  ¦  50 мин  ¦ 54 мин  ¦
¦     5     ¦                    ¦         ¦         ¦          ¦         ¦
Для просмотра документа целиком скачайте его >>>
