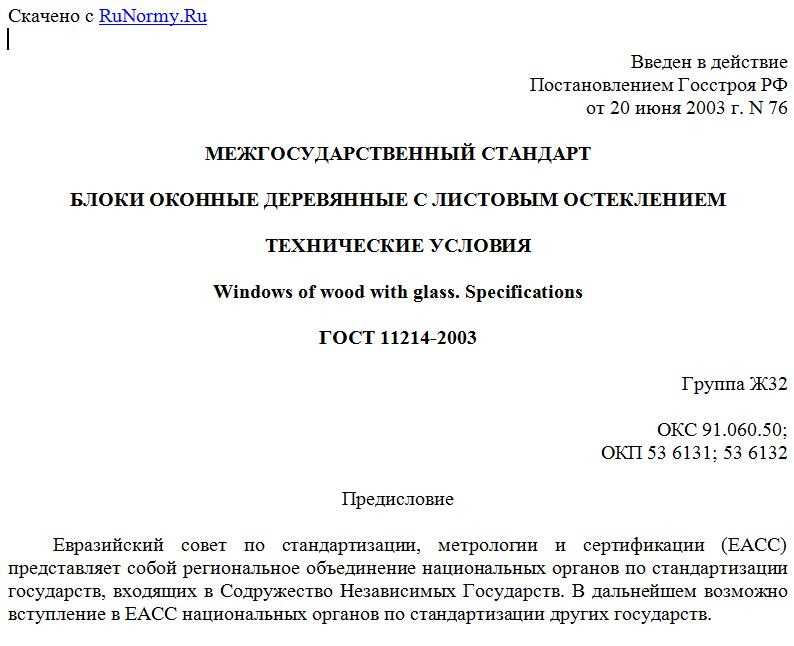

Введен в действие
Постановлением Госстроя РФ
от 20 июня 2003 г. N 76
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
БЛОКИ ОКОННЫЕ ДЕРЕВЯННЫЕ С ЛИСТОВЫМ ОСТЕКЛЕНИЕМ
ТЕХНИЧЕСКИЕ УСЛОВИЯ
Windows of wood with glass. Specifications
ГОСТ 11214-2003
Группа Ж32
ОКС 91.060.50;
ОКП 53 6131; 53 6132
Предисловие
Евразийский совет по стандартизации, метрологии и сертификации (ЕАСС) представляет собой региональное объединение национальных органов по стандартизации государств, входящих в Содружество Независимых Государств. В дальнейшем возможно вступление в ЕАСС национальных органов по стандартизации других государств.
При ЕАСС действует Межгосударственная научно-техническая комиссия по стандартизации, техническому нормированию и сертификации в области строительства (МНТКС), которой предоставлено право принятия межгосударственных стандартов в области строительства.
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и МСН 1.01-01-96 "Система межгосударственных нормативных документов в строительстве. Основные положения".
1. Разработан ОАО "ВНИИДМАШ" с участием корпорации "Global Edge" и ЗАО "Радовицкий ДОЗ-М".
2. Внесен Госстроем России.
3. Принят Межгосударственной научно-технической комиссией по стандартизации, техническому нормированию и сертификации в строительстве (МНТКС) 14 мая 2003 г.
За принятие проголосовали:
-------------------T----------------T----------------------------¬
¦Краткое наименова-¦ Код страны ¦ Сокращенное наименование ¦
¦ние страны по МК ¦по МК (ИСО 3166)¦ органа государственного ¦
¦(ИСО 3166) 004-97 ¦ 004-97 ¦ управления строительством ¦
+------------------+----------------+----------------------------+
¦Армения ¦AM ¦Министерство градостроитель-¦
¦ ¦ ¦ства Республики Армения ¦
¦Казахстан ¦KZ ¦Казстройкомитет Республики ¦
¦ ¦ ¦Казахстан ¦
¦Киргизия ¦KG ¦Государственная Комиссия по ¦
¦ ¦ ¦архитектуре и строительству ¦
¦ ¦ ¦при Правительстве Кыргызской¦
¦ ¦ ¦Республики ¦
¦Молдова ¦MD ¦Министерство экологии, стро-¦
¦ ¦ ¦ительства и развития терри- ¦
¦ ¦ ¦торий Республики Молдова ¦
¦Российская ¦RU ¦Госстрой России ¦
¦Федерация ¦ ¦ ¦
¦Таджикистан ¦TJ ¦Комархстрой Республики ¦
¦ ¦ ¦Таджикистан ¦
¦Узбекистан ¦UZ ¦Госкомархитектстрой ¦
¦ ¦ ¦Республики Узбекистан ¦
L------------------+----------------+-----------------------------
4. Введен взамен ГОСТ 11214-86 и ГОСТ 16289-86
5. Введен в действие с 1 марта 2004 г. в качестве государственного стандарта Российской Федерации постановлением Госстроя России от 20.06.2003 г. N 76.
1. Область применения
Настоящий стандарт распространяется на деревянные оконные и балконные дверные блоки (далее - "изделия", "оконные блоки") с листовым остеклением для зданий и сооружений различного назначения.
Область применения конкретных типов изделий устанавливают в зависимости от условий эксплуатации в соответствии с действующими строительными нормами с учетом требований ГОСТ 23166 и настоящего стандарта.
Стандарт не распространяется на изделия специального назначения в части дополнительных требований к пожаробезопасности, защиты от взлома и др.
Стандарт может быть применен для целей сертификации.
2. Нормативные ссылки
Перечень нормативных документов, ссылки на которые использованы в настоящем стандарте, приведен в Приложении А.
3. Термины и определения
Термины и определения - по ГОСТ 23166 со следующими дополнениями:
3.1. Одинарная конструкция оконного блока с листовым остеклением - конструкция оконного блока, состоящая из коробки и одного ряда створчатых элементов, остекленных листовым стеклом.
3.2. Раздельная конструкция оконного блока с листовым остеклением - конструкция оконного блока с двойным остеклением с раздельной навеской наружных и внутренних створок на коробку (коробки) изделия.
3.3. Спаренная конструкция оконного блока с листовым остеклением - конструкция оконного блока с двойным остеклением с навеской наружных створок на внутренние, а внутренних створок на коробку изделия.
3.4. Раздельно-спаренная конструкция оконного блока с листовым остеклением - конструкция оконного блока с тройным остеклением с раздельной навеской наружной одинарной и внутренней спаренной створки на коробку (коробки) изделия.
4. Классификация и условное обозначение
4.1. Изделия классифицируют по ГОСТ 23166, а также по виду отделки:
непрозрачными эмалями и красками;
прозрачными лаками;
защитно-декоративными составами;
защитно-декоративными облицовочными профилями из алюминиевых сплавов.
4.2. Условное обозначение изделий принимают по ГОСТ 23166 с указанием обозначения настоящего стандарта.
Х Х Х Х - Х - Х Х
¦ ¦ ¦ ¦ ¦Вид изделия:
¦ ¦ ¦ ¦ ¦ОД - оконный блок деревянный
¦ ¦ ¦ ¦ ¦БД - балконный дверной блок деревянный
L----+---+-------+--------+--------------------------------------
¦ ¦ ¦ ¦Вариант конструкции изделия:
¦ ¦ ¦ ¦СП - спаренной
¦ ¦ ¦ ¦Р - раздельной
¦ ¦ ¦ ¦РСП - раздельно-спаренной
L---+-------+--------+--------------------------------------
¦ ¦ ¦Класс изделия по приведенному
¦ ¦ ¦сопротивлению теплопередаче
L-------+--------+--------------------------------------
¦ ¦Размеры по высоте, ширине и толщине
¦ ¦(ширине коробки), мм
L--------+--------------------------------------
¦Обозначение настоящего стандарта
L--------------------------------------
Пример условного обозначения:
ОД СП Д2 1460-1320-94 ГОСТ 11214 - оконный блок деревянный спаренной конструкции с листовым остеклением, класса Д2 по показателю приведенного сопротивления теплопередаче, высотой 1460 мм, шириной 1320 мм, шириной коробки 94 мм.
В случае применения в конструкции изделия стекла с твердым низкоэмиссионным покрытием в условное обозначение добавляют буквенное обозначение "К".
ОД РСП Б2 К 1550-1240-138 ГОСТ 11214 - оконный блок деревянный раздельно-спаренной конструкции с листовым остеклением, класса Б2 по показателю приведенного сопротивления теплопередаче, с твердым низкоэмиссионным покрытием на внутреннем стекле, высотой 1550 мм, шириной 1240 мм, шириной коробки 138 мм.
При оформлении договора (заказа) на изготовление рекомендуется указывать вариант конструктивного решения изделия, чертеж с указанием схемы открывания, типы оконных приборов и петель, вид отделки и требования к внешнему виду и другие требования по согласованию изготовителя с заказчиком.
5. Технические требования
5.1. Общие положения
5.1.1. Изделия должны соответствовать требованиям настоящего стандарта, ГОСТ 23166 и изготавливаться по конструкторской и технологической документации, утвержденной в установленном порядке.
5.1.2. Архитектурные рисунки изделий, а также их габаритные размеры устанавливают в рабочей проектной и технической документации и (или) в договоре на изготовление изделий.
5.1.3. Номинальные размеры рамочных элементов, сечений брусков, расположения оконных приборов, петель и функциональных отверстий устанавливают в рабочих чертежах на изготовление изделий.
5.1.4. Конструкция оконных блоков предусматривает распашное открывание створчатых элементов. Допускается при использовании специальных оконных приборов изготавливать изделия с откидным и поворотно-откидным открыванием створок.
В оконных блоках одинарной конструкции створки навешивают непосредственно на коробку изделий. Одинарную конструкцию оконных блоков применяют во внутренних и неотапливаемых помещениях.
В оконных блоках спаренной конструкции наружные створки навешивают на внутренние, с применением различных типов петель. Наружные и внутренние створки дополнительно скрепляют между собой посредством фиксированных соединительных элементов (защелки, завертки, винты), запорные приборы и ручки устанавливают на внутренних створках.
