"ГОСТ 24748-2003. Межгосударственный стандарт. Изделия известково-кремнеземистые теплоизоляционные. Технические условия"
Скачать текст бесплатно в формате MS Word
Поделитесь данным материалом с друзьями:

Скачать

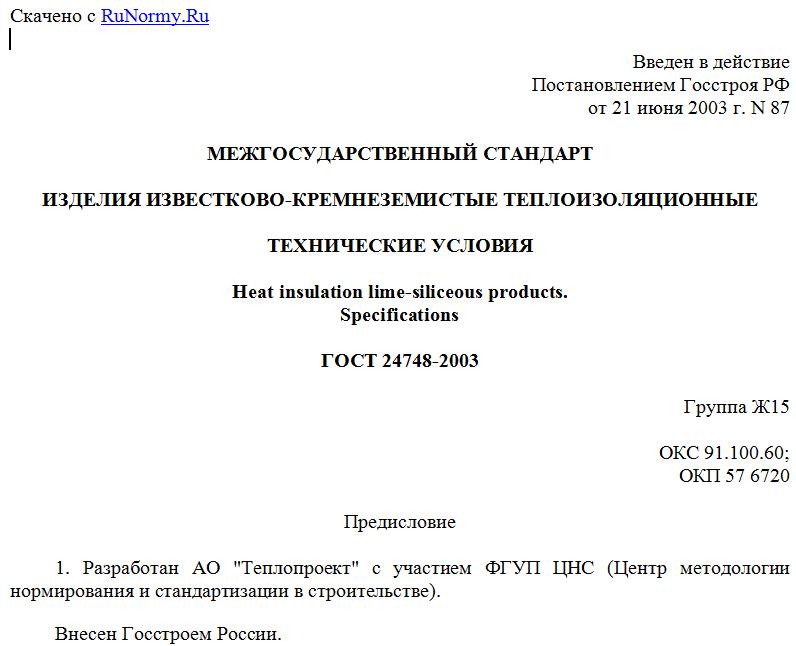

Введен в действие
Постановлением Госстроя РФ
от 21 июня 2003 г. N 87

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ИЗДЕЛИЯ ИЗВЕСТКОВО-КРЕМНЕЗЕМИСТЫЕ ТЕПЛОИЗОЛЯЦИОННЫЕ

ТЕХНИЧЕСКИЕ УСЛОВИЯ

Heat insulation lime-siliceous products.
Specifications

ГОСТ 24748-2003

Группа Ж15

ОКС 91.100.60;
ОКП 57 6720

Предисловие

1. Разработан АО "Теплопроект" с участием ФГУП ЦНС (Центр методологии нормирования и стандартизации в строительстве).
Внесен Госстроем России.
2. Принят Межгосударственной научно-технической комиссией по стандартизации, техническому нормированию и сертификации в строительстве (МНТКС) 14 мая 2003 г.
За принятие проголосовали

----------------------------T------------------------------------¬
¦ Наименование государства  ¦Наименование органа государственного¦
¦                           ¦      управления строительством     ¦
+---------------------------+------------------------------------+
¦Азербайджанская Республика ¦Госстрой Азербайджанской Республики ¦
¦Республика Армения         ¦Министерство градостроительства     ¦
¦                           ¦Республики Армения                  ¦
¦Республика Казахстан       ¦Казстройкомитет Республики          ¦
¦                           ¦Казахстан                           ¦
¦Кыргызская Республика      ¦Государственная Комиссия по архи-   ¦
¦                           ¦тектуре и строительству при Прави-  ¦
¦                           ¦тельстве Кыргызской Республики      ¦
¦Республика Молдова         ¦Министерство экологии, строитель-   ¦
¦                           ¦ства и развития территорий          ¦
¦                           ¦Республики Молдова                  ¦
¦Российская Федерация       ¦Госстрой России                     ¦
¦Республика Таджикистан     ¦Комархстрой Республики Таджикистан  ¦
¦Республика Узбекистан      ¦Госкомархитектстрой Республики      ¦
¦                           ¦Узбекистан                          ¦
¦Украина                    ¦Госстрой Украины                    ¦
L---------------------------+-------------------------------------

3. Взамен ГОСТ 24748-81
4. Введен в действие с 1 марта 2004 г. в качестве государственного стандарта Российской Федерации Постановлением Госстроя России от 21 июня 2003 г. N 87

1. Область применения

Настоящий стандарт распространяется на известково-кремнеземистые теплоизоляционные изделия (далее - изделия), изготавливаемые формованием с последующей автоклавной обработкой водной суспензии тонкоизмельченной смеси извести, кремнеземистого материала (диатомит, трепел, кварцевой песок) и асбеста.
Известково-кремнеземистые изделия предназначаются для тепловой изоляции промышленного оборудования и трубопроводов при температуре изолируемых поверхностей до +600 °С. Изделия могут быть использованы для противопожарной защиты строительных конструкций.
Требования настоящего стандарта, изложенные в пунктах 3.4, 4.1.1, 4.1.2, 4.2.2, 9.3, 9.4, подразделе 4.4, разделах 5, 7, 8, являются обязательными.

2. Нормативные ссылки

В настоящем стандарте использованы ссылки на следующие стандарты:
ГОСТ 7076-99. Материалы и изделия строительные. Метод определения теплопроводности и термического сопротивления при стационарном тепловом режиме
ГОСТ 9078-84. Поддоны плоские. Общие технические условия
ГОСТ 9179-77. Известь строительная. Технические условия
ГОСТ 12871-93. Асбест хризотиловый. Общие технические условия
ГОСТ 17177-94. Материалы и изделия строительные теплоизоляционные. Методы испытаний
ГОСТ 18051-83. Тара деревянная для теплоизоляционных материалов и изделий. Технические условия
ГОСТ 25880-83. Материалы и изделия строительные теплоизоляционные. Маркировка, упаковка, транспортирование и хранение
ГОСТ 26281-84. Материалы и изделия строительные теплоизоляционные. Правила приемки
ГОСТ 30108-94. Материалы и изделия строительные. Определение удельной эффективной активности естественных радионуклидов
ГОСТ 30244-94. Материалы строительные. Методы испытаний на горючесть
ГОСТ 30256-94. Материалы и изделия строительные. Метод определения теплопроводности цилиндрическим зондом
НРБ-99. Нормы радиационной безопасности.

3. Типы, марки и размеры

3.1. Известково-кремнеземистые изделия в зависимости от плотности подразделяют на марки 200 и 225.
3.2. Изделия выпускают в виде плит прямоугольного сечения (ИКИ-П), плит трапецеидального сечения (ИКИ-Т), полуцилиндров (ИКИ-ПЦ) и сегментов (ИКИ-С).
3.3. Номинальные размеры плит приведены в таблице 1, полуцилиндров - в таблице 2, сегментов - в таблице 3.

Таблица 1

                                                     В миллиметрах
---------------------T-----------------T-----------------T-------¬
¦    Наименование    ¦      Длина      ¦      Ширина     ¦Толщина¦
¦      изделия       +--------T--------+--------T--------+       ¦
¦                    ¦по ниж- ¦по верх-¦по ниж- ¦по верх-¦       ¦
¦                    ¦нему ос-¦нему ос-¦нему ос-¦нему ос-¦       ¦
¦                    ¦нованию ¦нованию ¦нованию ¦нованию ¦       ¦
+--------------------+--------+--------+--------+--------+-------+
¦Плиты прямоугольного¦1000    ¦1000    ¦500     ¦500     ¦75, 100¦
¦сечения ИКИ-П       ¦        ¦        ¦        ¦        ¦       ¦
¦Плиты трапецеидаль- ¦1025    ¦1000    ¦525     ¦500     ¦       ¦
¦ного сечения ИКИ-Т  ¦        ¦        ¦        ¦        ¦       ¦
L--------------------+--------+--------+--------+--------+--------

Таблица 2

                                                     В миллиметрах
--------------T---------T----------T----------T-------T----------¬
¦Наименование ¦Типораз- ¦Внутренний¦ Наружный ¦ Длина ¦Количество¦
¦   изделия   ¦меры <*> ¦ диаметр  ¦ диаметр  ¦       ¦изделий по¦
¦             ¦         ¦          ¦          ¦       ¦окружности¦
+-------------+---------+----------+----------+-------+----------+
¦Полуцилиндры ¦108 - 300¦112       ¦300       ¦1000   ¦2         ¦
¦   ИКИ-ПЦ    +---------+----------+----------+       ¦          ¦
¦             ¦133 - 300¦137       ¦300       ¦       ¦          ¦
¦             +---------+----------+----------+       ¦          ¦
¦             ¦159 - 300¦164       ¦300       ¦       ¦          ¦
¦             +---------+----------+----------+       ¦          ¦
¦             ¦133 - 377¦137       ¦377       ¦       ¦          ¦
¦             +---------+----------+----------+       ¦          ¦
¦             ¦159 - 377¦164       ¦377       ¦       ¦          ¦
¦             +---------+----------+----------+       ¦          ¦
¦             ¦219 - 377¦225       ¦377       ¦       ¦          ¦
¦             +---------+----------+----------+       ¦          ¦
¦             ¦219 - 470¦225       ¦470       ¦       ¦          ¦
¦             +---------+----------+----------+       ¦          ¦
¦             ¦273 - 470¦280       ¦470       ¦       ¦          ¦
+-------------+---------+----------+----------+-------+----------+
¦    <*> Типоразмеры определяются  размерами  наружных  диаметров¦
¦изолируемых труб и изделий.                                     ¦
L-----------------------------------------------------------------

Таблица 3

                                                     В миллиметрах
-------------T-----------T----------T---------T------T-----------¬
¦Наименование¦Типоразмеры¦Внутренний¦Наружный ¦Длина ¦Угол,      ¦
¦  изделия   ¦    <*>    ¦ диаметр  ¦ диаметр ¦      ¦образуемый ¦
¦            ¦           ¦          ¦         ¦      ¦двумя боко-¦
¦            ¦           ¦          ¦         ¦      ¦выми граня-¦
¦            ¦           ¦          ¦         ¦      ¦ми сегмента¦
+------------+-----------+----------+---------+------+-----------+
