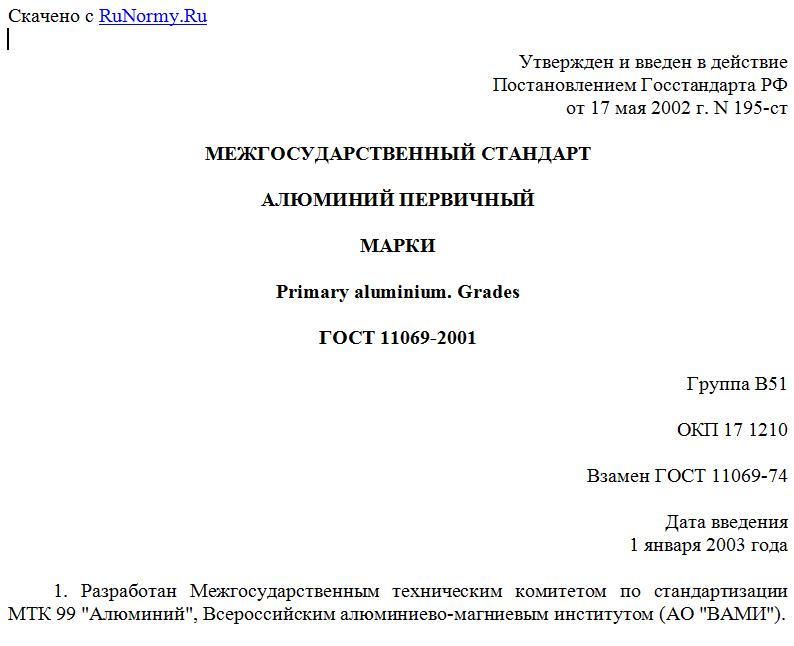

Утвержден и введен в действие
Постановлением Госстандарта РФ
от 17 мая 2002 г. N 195-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
АЛЮМИНИЙ ПЕРВИЧНЫЙ
МАРКИ
Primary aluminium. Grades
ГОСТ 11069-2001
Группа В51
ОКП 17 1210
Взамен ГОСТ 11069-74
Дата введения
1 января 2003 года
1. Разработан Межгосударственным техническим комитетом по стандартизации МТК 99 "Алюминий", Всероссийским алюминиево-магниевым институтом (АО "ВАМИ").
Внесен Госстандартом России.
2. Принят Межгосударственным Советом по стандартизации, метрологии и сертификации (протокол N 20 от 1 ноября 2001 г.).
За принятие проголосовали:
Наименование государства Наименование национального органа по стандартизации
Азербайджанская Республика Республика Армения Республика Беларусь Республика Казахстан Республика Молдова Российская Федерация Кыргызская Республика Республика Таджикистан Туркменистан Республика Узбекистан Украина Азгосстандарт Армгосстандарт Госстандарт Республики Беларусь Госстандарт Республики Казахстан Молдовастандарт Госстандарт России Кыргызстандарт Таджикстандарт Главгосслужба "Туркменстандартлары" Узгосстандарт Госстандарт Украины
3. В пунктах 3.2 и 5.3 настоящего стандарта учтены требования европейского стандарта EN 573-3-1994 "Алюминий и алюминиевые сплавы. Химический состав и форма полуфабрикатов. Часть 3".
1. Область применения
Настоящий стандарт устанавливает требования к маркам первичного алюминия высокой и технической чистоты, выпускаемого в жидком виде, в виде чушек, слитков, катанки, ленты и др.
2. Нормативные ссылки
В настоящем стандарте использованы ссылки на следующие стандарты:
ГОСТ 3221-85. Алюминий первичный. Методы спектрального анализа
ГОСТ 7229-76. Кабели, провода и шнуры. Метод определения электрического сопротивления токопроводящих жил и проводников
ГОСТ 11739.10-90. Сплавы алюминиевые литейные и деформируемые. Метод определения лития
ГОСТ 12697.1-77. Алюминий. Методы определения ванадия
ГОСТ 12697.2-77. Алюминий. Методы определения магния
ГОСТ 12697.3-77. Алюминий. Методы определения марганца
ГОСТ 12697.4-77. Алюминий. Метод определения натрия
ГОСТ 12697.5-77. Алюминий. Метод определения хрома
ГОСТ 12697.6-77. Алюминий. Метод определения кремния
ГОСТ 12697.7-77. Алюминий. Методы определения железа
ГОСТ 12697.8-77. Алюминий. Методы определения меди
ГОСТ 12697.9-77. Алюминий. Методы определения цинка
ГОСТ 12697.10-77. Алюминий. Метод определения титана
ГОСТ 12697.11-77. Алюминий. Метод определения свинца
ГОСТ 12697.12-77. Алюминий. Методы определения мышьяка
ГОСТ 12697.13-90. Алюминий. Методы определения галлия
ГОСТ 12697.14-90. Алюминий. Метод определения кальция
ГОСТ 13843-78. Катанка алюминиевая. Технические условия
ГОСТ 23189-78. Алюминий первичный. Спектральный метод определения мышьяка и свинца
ГОСТ 24231-80. Цветные металлы и сплавы. Общие требования к отбору и подготовке проб для химического анализа
ГОСТ 25086-87. Цветные металлы и их сплавы. Общие требования к методам анализа
EN 573-3-94 <*>. Алюминий и алюминиевые сплавы. Химический состав и форма деформируемых полуфабрикатов. Часть 3. Химический состав.
--------------------------------
<*> Международный стандарт - во ВНИИКИ Госстандарта России.
3. Классификация и состав
3.1. В зависимости от химического состава первичный алюминий подразделяется на алюминий высокой и технической чистоты.
Химический состав марок алюминия, гарантированный изготовителем, приведен в таблице 1.
Таблица 1
Химический состав
В процентах
------T-------------------------------------------------------------------------¬
¦Марка¦ Примесь, не более ¦
¦ +-------T--------T------T------T------T-----T------T-----T---------T------+
¦ ¦Кремний¦ Железо ¦Медь ¦Марга-¦Магний¦Цинк ¦Галлий¦Титан¦Прочие ¦Алюми-¦
¦ ¦ ¦ ¦ ¦нец ¦ ¦ ¦ ¦ ¦примеси ¦ний, ¦
¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦(каждой в¦не ме-¦
¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦отдель- ¦нее ¦
¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ности) ¦ ¦
+-----+-------+--------+------+------+------+-----+------+-----+---------+------+
¦ Алюминий высокой чистоты ¦
¦А995 ¦0,0015 ¦0,0015 ¦0,001 ¦0,001 ¦0,001 ¦0,001¦0,0030¦0,001¦0,001 ¦99,995¦
¦А99 ¦0,003 ¦0,003 ¦0,0020¦0,002 ¦0,0010¦0,003¦0,0030¦0,002¦0,001 ¦99,99 ¦
¦А98 ¦0,006 ¦0,006 ¦0,0020¦0,002 ¦0,002 ¦0,003¦0,003 ¦0,002¦0,001 ¦99,98 ¦
¦А97 ¦0,015 ¦0,015 ¦0,005 ¦0,002 ¦0,005 ¦0,003¦0,003 ¦0,002¦0,002 ¦99,97 ¦
¦А95 ¦0,020 ¦0,025 ¦0,010 ¦0,002 ¦0,005 ¦0,005¦0,003 ¦0,002¦0,005 ¦99,95 ¦
¦ ¦
¦ Алюминий технической чистоты ¦
¦А85 ¦0,06 ¦0,08 ¦0,01 ¦0,02 ¦0,02 ¦0,02 ¦0,03 ¦0,008¦0,02 ¦99,85 ¦
¦А8 ¦0,10 ¦0,12 ¦0,01 ¦0,02 ¦0,02 ¦0,04 ¦0,03 ¦0,01 ¦0,02 ¦99,80 ¦
¦А7 ¦0,15 ¦0,16 ¦0,01 ¦0,03 ¦0,02 ¦0,04 ¦0,03 ¦0,01 ¦0,02 ¦99,70 ¦
¦А7Е ¦0,08 ¦0,20 ¦0,01 ¦- ¦0,02 ¦0,04 ¦0,03 ¦0,01 ¦0,02 ¦99,70 ¦
¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦<1> ¦ ¦ ¦
¦А7Э ¦0,10 ¦0,20 ¦0,01 ¦0,03 ¦- ¦0,03 ¦0,04 ¦0,01 ¦0,03 ¦99,70 ¦
¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦<2> ¦ ¦ ¦
¦А6 ¦0,18 ¦0,25 ¦0,01 ¦0,03 ¦0,03 ¦0,05 ¦0,03 ¦0,02 ¦0,03 ¦99,60 ¦
¦А5Е ¦0,10 ¦0,35 ¦0,02 ¦- ¦0,03 ¦0,04 ¦0,03 ¦0,015¦0,02 ¦99,50 ¦
¦ ¦ ¦<3> ¦ ¦ ¦ ¦ ¦ ¦<1> ¦ ¦ ¦
¦А5 ¦0,25 ¦0,30 ¦0,02 ¦0,05 ¦0,03 ¦0,06 ¦0,03 ¦0,02 ¦0,03 ¦99,50 ¦
¦А35 ¦0,65 ¦Si + Fe ¦0,05 ¦0,05 ¦0,05 ¦0,10 ¦- ¦0,02 ¦0,03 ¦99,35 ¦
¦ ¦ ¦<4> ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦
¦А0 ¦0,95 ¦Si + Fe ¦0,05 ¦0,05 ¦0,05 ¦0,10 ¦- ¦0,02 ¦0,03 ¦99,00 ¦
¦ ¦ ¦<4> ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦
+-----+-------+--------+------+------+------+-----+------+-----+---------+------+
¦ <1> Для суммы титана, ванадия, хрома и марганца. ¦
¦ <2> Массовая доля ванадия не более 0,03%. ¦
¦ <3> Допускаемая массовая доля железа не менее 0,18%. ¦
¦ <4> В документе о качестве указывается фактическое значение ¦
¦массовой доли железа и кремния отдельно. ¦
¦ ¦
¦ Примечания. 1. В алюминии марки А5Е, предназначенном для ¦
¦изготовления катанки марки АКЛП-ПТ по ГОСТ 13843, допускается ¦
¦массовая доля кремния не более 0,12%. ¦
¦ 2. В алюминии марки А5Е при массовой доле примесей титана, ¦
¦ванадия, марганца и хрома не более 0,010% допускается массовая ¦
¦доля кремния до 0,15% при условии соответствия 3.3. ¦
L--------------------------------------------------------------------------------
В алюминии технической чистоты всех марок, используемом для изготовления пищевой посуды, массовая доля мышьяка должна быть не более 0,015%.
Для просмотра документа целиком скачайте его >>>
