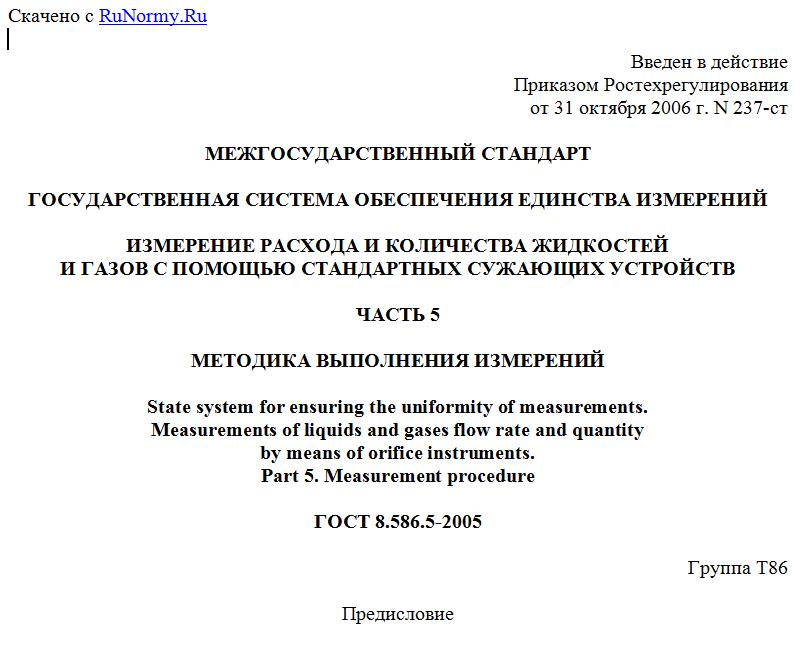

Введен в действие
Приказом Ростехрегулирования
от 31 октября 2006 г. N 237-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ГОСУДАРСТВЕННАЯ СИСТЕМА ОБЕСПЕЧЕНИЯ ЕДИНСТВА ИЗМЕРЕНИЙ
ИЗМЕРЕНИЕ РАСХОДА И КОЛИЧЕСТВА ЖИДКОСТЕЙ
И ГАЗОВ С ПОМОЩЬЮ СТАНДАРТНЫХ СУЖАЮЩИХ УСТРОЙСТВ
ЧАСТЬ 5
МЕТОДИКА ВЫПОЛНЕНИЯ ИЗМЕРЕНИЙ
State system for ensuring the uniformity of measurements.
Measurements of liquids and gases flow rate and quantity
by means of orifice instruments.
Part 5. Measurement procedure
ГОСТ 8.586.5-2005
Группа Т86
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-97 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Порядок разработки, принятия, применения, обновления и отмены".
Сведения о стандарте
1. Разработан Обществом с ограниченной ответственностью "Отраслевой метрологический центр Газметрология" (ООО "ОМЦ Газметрология"), Федеральным государственным унитарным предприятием "Всероссийский научно-исследовательский институт расходометрии" (ФГУП "ВНИИР"), государственным предприятием "Всеукраинский государственный научно-производственный центр стандартизации, метрологии, сертификации и защиты прав потребителей" Госпотребстандарта Украины (Укрметртестстандарт), Национальным университетом "Львовская политехника".
2. Внесен Федеральным агентством по техническому регулированию и метрологии Российской Федерации.
3. Принят Межгосударственным советом по стандартизации, метрологии и сертификации (Протокол N 28 от 9 декабря 2005 г.).
За принятие проголосовали:
---------------------T-------------------T--------------------------------¬
¦Краткое наименование¦ Код страны по МК ¦ Сокращенное наименование ¦
¦ страны по ¦ (ИСО 3166) 004-97 ¦ национального органа ¦
¦МК (ИСО 3166) 004-97¦ ¦ по стандартизации ¦
+--------------------+-------------------+--------------------------------+
¦Армения ¦ AM ¦Министерство торговли и ¦
¦ ¦ ¦экономического развития ¦
¦ ¦ ¦Республики Армения ¦
¦Беларусь ¦ BY ¦Госстандарт Республики Беларусь ¦
¦Казахстан ¦ KZ ¦Госстандарт Республики Казахстан¦
¦Кыргызстан ¦ KG ¦Национальный институт ¦
¦ ¦ ¦стандартов и метрологии ¦
¦ ¦ ¦Кыргызской Республики ¦
¦Молдова ¦ MD ¦Молдова-Стандарт ¦
¦Российская Федерация¦ RU ¦Федеральное агентство по ¦
¦ ¦ ¦техническому регулированию ¦
¦ ¦ ¦и метрологии ¦
¦Таджикистан ¦ TJ ¦Таджикстандарт ¦
¦Туркменистан ¦ TM ¦Главгосслужба ¦
¦ ¦ ¦"Туркменстандартлары" ¦
¦Узбекистан ¦ UZ ¦Агентство "Узстандарт" ¦
¦Украина ¦ UA ¦Госпотребстандарт Украины ¦
L--------------------+-------------------+---------------------------------
4. Настоящий стандарт разработан с учетом основных нормативных положений следующих международных стандартов:
ИСО 5167-1:2003. Измерение расхода среды с помощью устройств переменного перепада давления, помещенных в заполненные трубопроводы круглого сечения. Часть 1. Общие принципы и требования (ISO 5167-1:2003 "Measurement of fluid flow by means of pressure differential devices inserted in circular cross-section conduits running full. Part 1: General principles and requirements");
ИСО 5167-2:2003. Измерение расхода среды с помощью устройств переменного перепада давления, помещенных в заполненные трубопроводы круглого сечения. Часть 2. Диафрагмы (ISO 5167-2:2003 "Measurement of fluid flow by means of pressure differential devices inserted in circular cross-section conduits running full. Part 2: Orifice plates");
ИСО 5167-3:2003. Измерение расхода среды с помощью устройств переменного перепада давления, помещенных в заполненные трубопроводы круглого сечения. Часть 3. Сопла и сопла Вентури (ISO 5167-3:2003 "Measurement of fluid flow by means of pressure differential devices inserted in circular cross-section conduits running full. Part 3: Nozzles and Venturi nozzles);
ИСО 5167-4:2003. Измерение расхода среды с помощью устройств переменного перепада давления, помещенных в заполненные трубопроводы круглого сечения. Часть 4. Трубы Вентури (ISO 5167-4:2003 "Measurement of fluid flow by means of pressure differential devices inserted in circular cross-section conduits running full. Part 4: Venturi tubes");
ИСО 5168:2005. Измерение потока жидкости и газа. Процедура оценки неопределенностей (ISO 5168:2005 "Measurement of fluid flow. Procedures for the evaluation of uncertainties").
5. Приказом Федерального агентства по техническому регулированию и метрологии от 31 октября 2006 г. N 237-ст межгосударственный стандарт ГОСТ 8.586.5-2005 "Государственная система обеспечения единства измерений. Измерение расхода и количества жидкостей и газов с помощью стандартных сужающих устройств. Часть 5. Методика выполнения измерений" введен в действие в качестве национального стандарта Российской Федерации с 1 января 2007 г.
6. Введен впервые.
Введение
Комплекс межгосударственных стандартов ГОСТ 8.586.1 - ГОСТ 8.586.5 под общим наименованием "Государственная система обеспечения единства измерений. Измерение расхода и количества жидкостей и газов с помощью стандартных сужающих устройств" (далее - комплекс стандартов) состоит из следующих частей:
- Часть 1. Принцип метода измерений и общие требования;
- Часть 2. Диафрагмы. Технические требования;
- Часть 3. Сопла и сопла Вентури. Технические требования;
- Часть 4. Трубы Вентури. Технические требования;
- Часть 5. Методика выполнения измерений.
Комплекс стандартов распространяется на измерение расхода и количества жидкостей и газов методом переменного перепада давления при применении следующих типов сужающих устройств: диафрагмы, сопла ИСА 1932, эллипсного сопла <*>, сопла Вентури и трубы Вентури.
--------------------------------
<*> В международном стандарте ИСО 5167-3 эллипсные сопла названы соплами большого радиуса.
Комплекс стандартов устанавливает требования к геометрическим размерам и условиям применения сужающих устройств, используемых в трубопроводах круглого сечения, полностью заполненных однофазной (жидкой или газообразной) средой, скорость течения которой менее скорости звука в этой среде.
Части 1 - 4 являются модифицированными по отношению к международным стандартам ИСО 5167-1:2003 - ИСО 5167-4:2003.
В первой части приведены термины и определения, условные обозначения, принцип метода измерений, установлены общие требования к условиям измерений при применении всех типов сужающих устройств.
Вторая, третья и четвертая части устанавливают технические требования к конкретным типам сужающих устройств: вторая часть - к диафрагмам, третья - к соплам ИСА 1932, эллипсным соплам и соплам Вентури, четвертая - к трубам Вентури.
В настоящей части приведена методика выполнения измерений с помощью указанных выше типов сужающих устройств.
1. Область применения
Настоящий стандарт устанавливает методику выполнения измерений (МВИ) расхода и количества жидкостей и газов с помощью следующих технических средств:
- стандартного сужающего устройства;
- измерительного трубопровода;
- средств измерений перепада давления, параметров состояния среды и ее характеристик;
- средств обработки результатов измерений;
- соединительных линий;
- вспомогательных технических устройств.
Стандарт распространяется на измерения расхода и количества среды с помощью технических средств как отечественного, так и зарубежного производства, изготовленных в соответствии с требованиями настоящего стандарта.
Настоящий стандарт применяют совместно с ГОСТ 8.586.1 и в зависимости от типа сужающего устройства - ГОСТ 8.586.2, ГОСТ 8.586.3 или ГОСТ 8.586.4.
2. Нормативные ссылки
В настоящем стандарте использованы ссылки на следующие межгосударственные стандарты:
ГОСТ 8.417-2002. Государственная система обеспечения единства измерений. Единицы величин
ГОСТ 8.586.1-2005 (ИСО 5167-1:2003). Государственная система обеспечения единства измерений. Измерение расхода и количества жидкостей и газов с помощью стандартных сужающих устройств. Часть 1. Принцип метода измерений и общие требования
ГОСТ 8.586.2-2005 (ИСО 5167-2:2003). Государственная система обеспечения единства измерений. Измерение расхода и количества жидкостей и газов с помощью стандартных сужающих устройств. Часть 2. Диафрагмы. Технические требования
ГОСТ 8.586.3-2005 (ИСО 5167-3:2003). Государственная система обеспечения единства измерений. Измерение расхода и количества жидкостей и газов с помощью стандартных сужающих устройств. Часть 3. Сопла и сопла Вентури. Технические требования
ГОСТ 8.586.4-2005 (ИСО 5167-4:2003). Государственная система обеспечения единства измерений. Измерение расхода и количества жидкостей и газов с помощью стандартных сужающих устройств. Часть 4. Трубы Вентури. Технические требования
ГОСТ 2939-63. Газы. Условия для определения объема
ГОСТ 10679-76. Газы углеводородные сжиженные. Метод определения углеводородного состава
ГОСТ 17310-2002. Газы. Пикнометрический метод определения плотности
ГОСТ 17378-2001. Детали трубопроводов бесшовные приварные из углеродистой и низколегированной стали. Переходы. Конструкция
ГОСТ 18917-82. Газ горючий природный. Метод отбора проб
ГОСТ 20060-83. Газы горючие природные. Методы определения содержания водяных паров и точки росы влаги
