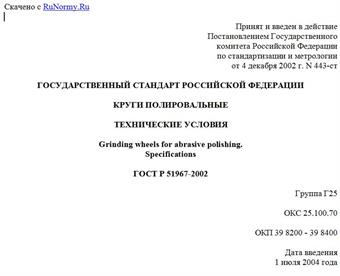

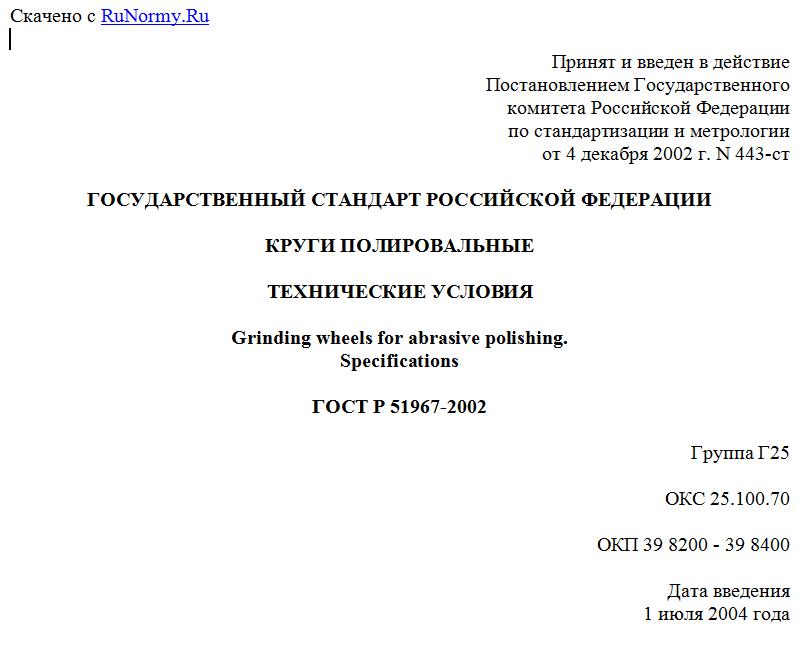

ГОСУДАРСТВЕННЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
КРУГИ ПОЛИРОВАЛЬНЫЕ
ТЕХНИЧЕСКИЕ УСЛОВИЯ
Grinding wheels for abrasive polishing.
Specifications
ГОСТ Р 51967-2002
Группа Г25
ОКС 25.100.70
ОКП 39 8200 - 39 8400
Дата введения
1 июля 2004 года
Предисловие
1. Разработан ОАО "Научно-производственный комплекс "Абразивы и шлифование".
Внесен Техническим комитетом по стандартизации ТК 95 "Инструмент".
2. Принят и введен в действие Постановлением Государственного комитета Российской Федерации по стандартизации и метрологии от 4 декабря 2002 г. N 443-ст.
3. Раздел 1, пункты 4.2, 4.9 и 4.12 соответствуют требованиям международного стандарта ИСО 525-99 "Продукция абразивная. Основные положения".
Пункты 4.2, 4.9 и 4.12 соответствуют европейскому стандарту ЕН 12413-99 "Требования безопасности для абразивной продукции на связке".
4. Введен впервые.
1. Область применения
Настоящий стандарт распространяется на полировальные круги на бакелитовой (B), вулканитовой (R) и глифталевой (BE) связках.
Требования, изложенные в разделах 4 - 7 (кроме 4.2, 4.13, 5.2, 5.3), являются обязательными, остальные - рекомендуемыми.
Обязательные требования, обеспечивающие безопасность жизни и здоровья граждан, изложены в 4.12.
Стандарт может быть использован для целей сертификации полировальных кругов.
2. Нормативные ссылки
В настоящем стандарте использованы ссылки на следующие стандарты:
ГОСТ 12.3.028-82. Система стандартов безопасности труда. Процессы обработки абразивным и эльборовым инструментом. Требования безопасности
ГОСТ 15.309-98. Система разработки и постановки продукции на производство. Испытания и приемка выпускаемой продукции. Основные положения
ГОСТ 3060-86. Круги шлифовальные. Допустимые неуравновешенные массы и метод их измерения
ГОСТ 3647-80. Материалы шлифовальные. Классификация. Зернистость и зерновой состав. Методы контроля
ГОСТ 5950-73. Прутки и полосы из инструментальной легированной стали. Технические условия
ГОСТ 18118-79. Инструмент абразивный. Измерение твердости пескоструйным методом
ГОСТ 19265-73. Полосы и прутки из быстрорежущей стали. Технические условия
ГОСТ 25961-83. Инструмент абразивный. Акустический метод контроля физико-механических свойств
ГОСТ 27595-88. Материалы шлифовальные и инструменты абразивные. Упаковка, маркировка, транспортирование и хранение
ГОСТ 30513-97. Инструмент абразивный и алмазный. Методы испытаний на безопасность
ГОСТ Р 12.4.026-2001. Система стандартов безопасности труда. Цвета сигнальные, знаки безопасности и разметка сигнальная. Назначение и правила применения. Общие технические требования и характеристики. Методы испытаний.
3. Размеры
3.1. Размеры кругов должны соответствовать указанным на рисунке 1 и в таблице 1.
Рисунок 1
Таблица 1
В миллиметрах
----------T------------------------------------------T--------------------¬
¦Наружный ¦ Высота T ¦Диаметр посадочного ¦
¦диаметр D¦ ¦ отверстия H H13 ¦
+---------+------------------------------------------+--------------------+
¦63 ¦3,2; 6,0; 8,0; 10,0; 13,0; 16,0; 20,0 ¦16 ¦
¦80 ¦6,0; 8,0; 10,0; 13,0; 16,0; 20,0 ¦20 ¦
¦100 ¦6,0; 8,0; 10,0; 13,0; 16,0; 20,0 ¦10; 13; 16; 20 ¦
¦115 ¦20,0; 25,0 ¦20; 32 ¦
¦125 ¦6,0; 8,0; 10,0; 13,0; 16,0; 20,0; 25,0; ¦32 ¦
¦ ¦40,0 ¦ ¦
¦150 ¦6,0; 8,0; 10,0; 13,0; 16,0; 20,0; 25,0; ¦32; 76 (76,2) ¦
¦ ¦40,0 ¦ ¦
¦180 ¦6,0; 8,0; 10,0; 13,0; 16,0; 20,0; 25,0 ¦32; 76 (76,2) ¦
¦200 ¦6,0; 8,0; 10,0; 13,0; 16,0; 20,0; 25,0 ¦32; 76 (76,2) ¦
¦250 ¦6,0; 8,0; 10,0; 13,0; 16,0; 20,0; 25,0; ¦32; 76 (76,2); 127 ¦
¦ ¦32,0; 40,0 ¦ ¦
¦300 ¦20,0; 40,0; 50,0; 63,0; 80,0; 100,0 ¦32; 127 ¦
¦350 (356)¦8,0; 32,0; 40,0; 50,0; 100,0; 187,0 ¦32; 127; 203 (203,2)¦
¦400 (406)¦32,0; 40,0; 50,0; 63,0; 80,0; 90,0 ¦127; 203 (203,2) ¦
¦450 (457)¦40,0; 50,0; 63,0; 80,0 ¦127; 203 (203,2) ¦
¦500 (508)¦16,0; 20,0; 32,0; 40,0; 50,0; 80,0; 100,0;¦305 (304,8) ¦
¦ ¦125,0 ¦ ¦
¦600 (610)¦40,0; 50,0; 63,0; 80,0; 90,0 ¦305 (304,8) ¦
¦750 (762)¦40,0; 50,0; 63,0; 80,0 ¦305 (304,8) ¦
¦900 (914)¦63,0; 80,0 ¦305 (304,8) ¦
+---------+------------------------------------------+--------------------+
¦ Примечания ¦
¦ 1. Размеры, заключенные в скобках, применять не рекомендуется. ¦
¦ 2. По заказу потребителя допускается изготовлять круги размерами,¦
¦отличными от указанных в таблице. ¦
¦ 3. Круги с D = 300 мм и T = 20,0 мм; с D = 350 мм и T = 40 мм; с D =¦
¦500 мм и T = 32,0 мм допускается изготовлять без посадочного отверстия. ¦
L--------------------------------------------------------------------------
3.2. Круги с D = 80 и 250 мм и T = 3,2 мм; с D = 300 мм и T = 6,0; 8,0; 10,0; 13,0; 16,0; 25,0; 32,0 мм следует изготовлять без посадочного отверстия.
Пример условного обозначения полировального круга с наружным диаметром D = 200 мм, высотой T = 20,0 мм, диаметром посадочного отверстия H = 32 мм, из нормального электрокорунда марки 14A, зернистостью 25-Н, степенью твердости M, на вулканитовой связке R с предельной рабочей скоростью 25 м/с, 2-го класса неуравновешенности:
Круг полировальный 200 x 20,0 x 32 14A 25-Н M R 25 м/с
2 кл. ГОСТ Р 51967-2002.
4. Технические требования
4.1. Круги следует изготовлять в соответствии с требованиями настоящего стандарта, по рабочим чертежам, утвержденным в установленном порядке.
4.2. Круги могут быть изготовлены из электрокорундовых (A) и (или) карбидкремниевых (C) материалов зернистостями 40-Н-M5 (F40 - F1200) по ГОСТ 3647.
4.3. Точность изготовления кругов должна соответствовать нормам, указанным в таблице 2.
Таблица 2
В миллиметрах
---------------------------------------T----------------------------------¬
¦ Размер ¦ Предельное отклонение ¦
+--------------------------------------+----------------------------------+
¦Наружный диаметр D: ¦ ¦
¦ до 125 включ. ¦ +/- 2,0 ¦
¦ св. 125 " 300 " ¦ +/- 3,2 ¦
¦ " 300 " 508 " ¦ +/- 5,0 ¦
¦ " 508 ¦ +/- 8,0 ¦
¦Высота T: ¦ ¦
¦ до 5,0 включ. ¦ +/- 0,4 ¦
¦ св. 5,0 " 16,0 " ¦ +/- 0,8 ¦
¦ " 16,0 " 50,0 " ¦ +/- 1,5 ¦
¦ " 50,0 ¦ +/- 2,5 ¦
L--------------------------------------+-----------------------------------
4.4. Допуски формы и расположения поверхностей <*> должны соответствовать нормам, указанным в таблице 3.
--------------------------------
<*> До 1 января 2005 г.
