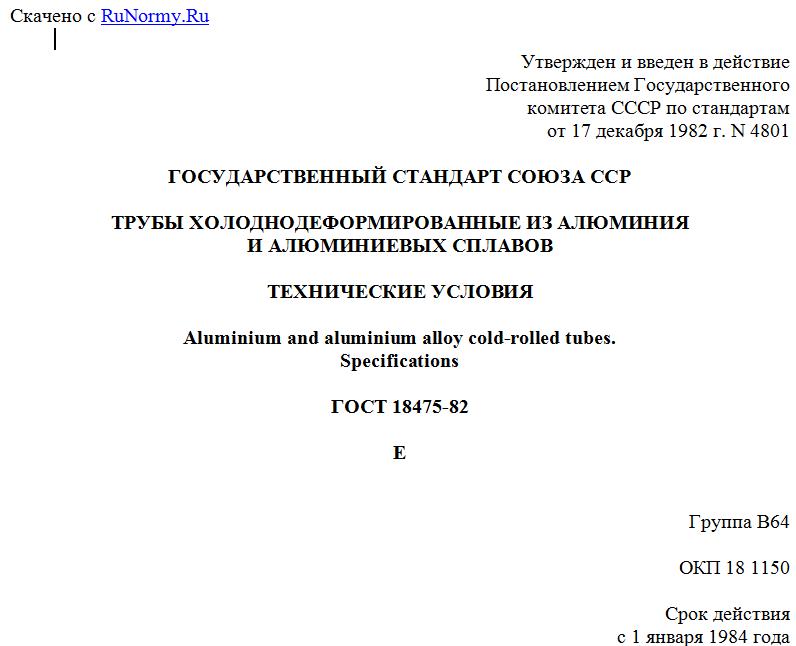

Утвержден и введен в действие
Постановлением Государственного
комитета СССР по стандартам
от 17 декабря 1982 г. N 4801
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
ТРУБЫ ХОЛОДНОДЕФОРМИРОВАННЫЕ ИЗ АЛЮМИНИЯ
И АЛЮМИНИЕВЫХ СПЛАВОВ
ТЕХНИЧЕСКИЕ УСЛОВИЯ
Aluminium and aluminium alloy cold-rolled tubes.
Specifications
ГОСТ 18475-82
Е
Группа В64
ОКП 18 1150
Срок действия
с 1 января 1984 года
до 1 января 1994 года
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. Исполнители: В.В. Гринер, В.С. Курбатов, П.П. Адамов.
2. Утвержден и введен в действие Постановлением Государственного комитета СССР по стандартам от 17.12.82 N 4801.
3. Взамен ГОСТ 18475-73.
4. Ссылочные нормативно-технические документы
-----------------------------------------------------T------------
Обозначение НТД, на который дана ссылка ¦Номер пункта
-----------------------------------------------------+------------
ГОСТ 9.510-93 ¦ 6.1; 6.2
ГОСТ 427-75 ¦ 5.5
ГОСТ 3221-85 ¦ 5.1
ГОСТ 4784-97 ¦ 3.1
ГОСТ 6507-90 ¦ 5.5
ГОСТ 7502-98 ¦ 5.5
ГОСТ 7727-81 ¦ 5.1
ГОСТ 10006-80 ¦ 5.4
ГОСТ 11069-2001 ¦ 3.1
ГОСТ 11739.1-90, ГОСТ 11739.2-90 ¦ 5.1
ГОСТ 11739.3-99 ¦ 5.1
ГОСТ 11739.4-90, ГОСТ 11739.5-90 ¦ 5.1
ГОСТ 11739.6-99, ГОСТ 11739.7-99 ¦ 5.1
ГОСТ 11739.8-90 - ГОСТ 11739.10-90 ¦ 5.1
ГОСТ 11739.11-98 - ГОСТ 11739.15-99 ¦ 5.1
ГОСТ 11739.16-90 - ГОСТ 11739.19-90 ¦ 5.1
ГОСТ 11739.20-99 ¦ 5.1
ГОСТ 11739.21-90, ГОСТ 11739.22-90 ¦ 5.1
ГОСТ 11739.23-99, ГОСТ 11739.24-98 ¦ 5.1
ГОСТ 12697.1-77 - ГОСТ 12697.12-77 ¦ 5.1
ГОСТ 14192-96 ¦ 6.2.1
ГОСТ 24047-80 ¦ 5.3
ГОСТ 24231-80 ¦ 5.2
ГОСТ 25086-87 ¦ 5.1
5. Срок действия продлен до 01.01.94 Постановлением Госстандарта СССР от 22.06.88 N 2106.
6. Переиздание (март 1989 г.) с Изменением N 1, утвержденным в июне 1988 г. (ИУС 10-88).
Настоящий стандарт распространяется на холоднодеформированные трубы из алюминия и алюминиевых сплавов, предназначенные для нужд народного хозяйства и экспорта.
1. КЛАССИФИКАЦИЯ
1.1. Трубы подразделяют:
по форме сечения:
круглые - КР;
квадратные - КВ;
прямоугольные - ПР;
фасонные - ФС;
по состоянию материала:
отожженные - М;
нагартованные - Н;
закаленные и естественно состаренные - Т;
закаленные и искусственно состаренные - Т1;
нагартованные после закалки и естественно состаренные - ТН;
нагартованные после закалки и искусственно состаренные - Т1Н.
Квадратные и прямоугольные трубы изготовляют отожженные и нагартованные из сплавов марок АМг1, АВ, Д1, а закаленные и естественно состаренные из сплавов марок АВ и Д1.
2. СОРТАМЕНТ
2.1. Размеры и теоретическая масса круглых труб должны соответствовать указанным в табл. 1.
Таблица 1
-------------T------------------------------------------------------------------------------------------
Средний <*> ¦ Теоретическая масса 1 м труб, кг, при средней <*> толщине стенки, мм
наружный +--------T---------T--------T--------T--------T--------T--------T--------T--------T--------
диаметр, мм ¦ -0,05¦ -0,08¦ -0,10¦ -0,14¦ -0,18¦ -0,20¦ -0,25¦ -0,25¦ -0,28¦ -0,40
¦0,5 ¦0,75 ¦1,0 ¦1,5 ¦2,0 ¦2,5 ¦3,0 ¦3,5 ¦4,0 ¦5,0
-------T-----+--------+---------+--------+--------+--------+--------+--------+--------+--------+--------
Номин.¦Пред.¦ Допускаемая разностенность, мм, не более
¦откл.+--------T---------T--------T--------T--------T--------T--------T--------T--------T--------
¦ ¦ 0,10 ¦ 0,16 ¦ 0,20 ¦ 0,28 ¦ 0,36 ¦ 0,40 ¦ 0,50 ¦ 0,50 ¦ 0,56 ¦ 0,80
-------+-----+--------+---------+--------+--------+--------+--------+--------+--------+--------+--------
6 ¦-0,15¦ 0,023 ¦ 0,034 ¦ 0,043 ¦ 0,058 ¦ 0,070 ¦ - ¦ - ¦ - ¦ - ¦ -
7 <**> ¦ ¦ 0,027 ¦ 0,040 ¦ 0,051 ¦ 0,071 ¦ 0,087 ¦ - ¦ - ¦ - ¦ - ¦ -
8 ¦ ¦ 0,032 ¦ 0,046 ¦ 0,060 ¦ 0,084 ¦ 0,104 ¦ - ¦ - ¦ - ¦ - ¦ -
9 <**> ¦ ¦ 0,036 ¦ 0,053 ¦ 0,068 ¦ 0,097 ¦ 0,121 ¦ - ¦ - ¦ - ¦ - ¦ -
10 ¦ ¦ 0,040 ¦ 0,059 ¦ 0,077 ¦ 0,110 ¦ 0,138 ¦ 0,163 ¦ - ¦ - ¦ - ¦ -
11 <**>¦ ¦ 0,045 ¦ 0,065 ¦ 0,085 ¦ 0,122 ¦ 0,155 ¦ 0,185 ¦ - ¦ - ¦ - ¦ -
12 ¦ ¦ 0,049 ¦ 0,072 ¦ 0,094 ¦ 0,135 ¦ 0,172 ¦ 0,206 ¦ 0,235 ¦ - ¦ - ¦ -
13 ¦ ¦ 0,053 ¦ 0,078 ¦ 0,102 ¦ 0,148 ¦ 0,189 ¦ 0,228 ¦ 0,260 ¦ - ¦ - ¦ -
14 ¦ ¦ 0,057 ¦ 0,084 ¦ 0,111 ¦ 0,161 ¦ 0,207 ¦ 0,249 ¦ 0,286 ¦ - ¦ - ¦ -
15 ¦ ¦ 0,062 ¦ 0,091 ¦ 0,119 ¦ 0,174 ¦ 0,224 ¦ 0,271 ¦ 0,312 ¦ - ¦ - ¦ -
16 ¦ ¦ 0,066 ¦ 0,097 ¦ 0,128 ¦ 0,186 ¦ 0,241 ¦ 0,292 ¦ 0,338 ¦ 0,381 ¦ - ¦ -
17 ¦ ¦ 0,070 ¦ 0,103 ¦ 0,136 ¦ 0,199 ¦ 0,258 ¦ 0,313 ¦ 0,363 ¦ 0,412 ¦ - ¦ -
18 ¦ ¦ 0,074 ¦ 0,110 ¦ 0,145 ¦ 0,212 ¦ 0,275 ¦ 0,335 ¦ 0,389 ¦ 0,442 ¦ - ¦ -
19 ¦ ¦ 0,079 ¦ 0,116 ¦ 0,153 ¦ 0,225 ¦ 0,292 ¦ 0,356 ¦ 0,415 ¦ 0,472 ¦ - ¦ -
20 ¦ ¦ 0,083 ¦ 0,123 ¦ 0,162 ¦ 0,238 ¦ 0,309 ¦ 0,378 ¦ 0,440 ¦ 0,502 ¦ 0,557 ¦ -
-------+-----+--------+---------+--------+--------+--------+--------+--------+--------+--------+--------
22 ¦-0,20¦ 0,091 ¦ 0,135 ¦ 0,179 ¦ 0,263 ¦ 0,343 ¦ 0,421 ¦ 0,492 ¦ 0,562 ¦ 0,627 ¦ 0,739
23 ¦ ¦ 0,096 ¦ 0,142 ¦ 0,187 ¦ 0,276 ¦ 0,360 ¦ 0,442 ¦ 0,518 ¦ 0,593 ¦ 0,661 ¦ 0,782
24 ¦ ¦ 0,100 ¦ 0,148 ¦ 0,196 ¦ 0,289 ¦ 0,377 ¦ 0,464 ¦ 0,543 ¦ 0,623 ¦ 0,696 ¦ 0,825
25 ¦ ¦ 0,104 ¦ 0,154 ¦ 0,204 ¦ 0,302 ¦ 0,395 ¦ 0,485 ¦ 0,569 ¦ 0,653 ¦ 0,730 ¦ 0,868
26 ¦ ¦ 0,109 ¦ 0,161 ¦ 0,213 ¦ 0,314 ¦ 0,411 ¦ 0,507 ¦ 0,595 ¦ 0,683 ¦ 0,765 ¦ 0,911
27 ¦ ¦ - ¦ 0,167 ¦ 0,221 ¦ 0,327 ¦ 0,429 ¦ 0,528 ¦ 0,621 ¦ 0,714 ¦ 0,799 ¦ 0,954
28 ¦ ¦ - ¦ 0,173 ¦ 0,230 ¦ 0,340 ¦ 0,446 ¦ 0,550 ¦ 0,646 ¦ 0,744 ¦ 0,834 ¦ 0,996
30 ¦ ¦ - ¦ 0,186 ¦ 0,247 ¦ 0,366 ¦ 0,480 ¦ 0,593 ¦ 0,698 ¦ 0,804 ¦ 0,903 ¦ 1,082
-------+-----+--------+---------+--------+--------+--------+--------+--------+--------+--------+--------
32 ¦-0,25¦ - ¦ 0,199 ¦ 0,264 ¦ 0,391 ¦ 0,514 ¦ 0,636 ¦ 0,749 ¦ 0,865 ¦ 0,972 ¦ 1,168
33 <**>¦ ¦ - ¦ 0,205 ¦ 0,272 ¦ 0,404 ¦ 0,531 ¦ 0,657 ¦ 0,775 ¦ 0,895 ¦ 1,007 ¦ 1,211
34 ¦ ¦ - ¦ 0,211 ¦ 0,281 ¦ 0,417 ¦ 0,548 ¦ 0,679 ¦ 0,801 ¦ 0,923 ¦ 1,041 ¦ 1,254
35 ¦ ¦ - ¦ 0,218 ¦ 0,289 ¦ 0,430 ¦ 0,565 ¦ 0,700 ¦ 0,826 ¦ 0,955 ¦ 1,076 ¦ 1,297
36 ¦ ¦ - ¦ 0,224 ¦ 0,298 ¦ 0,442 ¦ 0,583 ¦ 0,722 ¦ 0,852 ¦ 0,985 ¦ 1,110 ¦ 1,340
37 <**>¦ ¦ - ¦ 0,231 ¦ 0,306 ¦ 0,455 ¦ 0,600 ¦ 0,743 ¦ 0,878 ¦ 1,015 ¦ 1,145 ¦ 1,383
38 ¦ ¦ - ¦ 0,237 ¦ 0,315 ¦ 0,468 ¦ 0,617 ¦ 0,765 ¦ 0,904 ¦ 1,046 ¦ 1,179 ¦ 1,426
40 ¦ ¦ - ¦ 0,250 ¦ 0,332 ¦ 0,494 ¦ 0,651 ¦ 0,807 ¦ 0,955 ¦ 1,106 ¦ 1,248 ¦ 1,512
42 ¦ ¦ - ¦ 0,262 ¦ 0,349 ¦ 0,519 ¦ 0,685 ¦ 0,850 ¦ 1,007 ¦ 1,166 ¦ 1,317 ¦ 1,598
43 <**>¦ ¦ - ¦ 0,269 ¦ 0,357 ¦ 0,532 ¦ 0,702 ¦ 0,872 ¦ 1,032 ¦ 1,197 ¦ 1,352 ¦ 1,641
45 ¦ ¦ - ¦ 0,281 ¦ 0,374 ¦ 0,557 ¦ 0,736 ¦ 0,915 ¦ 1,084 ¦ 1,257 ¦ 1,421 ¦ 1,727
48 ¦ ¦ - ¦ 0,300 ¦ 0,400 ¦ 0,596 ¦ 0,788 ¦ 0,979 ¦ 1,161 ¦ 1,348 ¦ 1,525 ¦ 1,856
