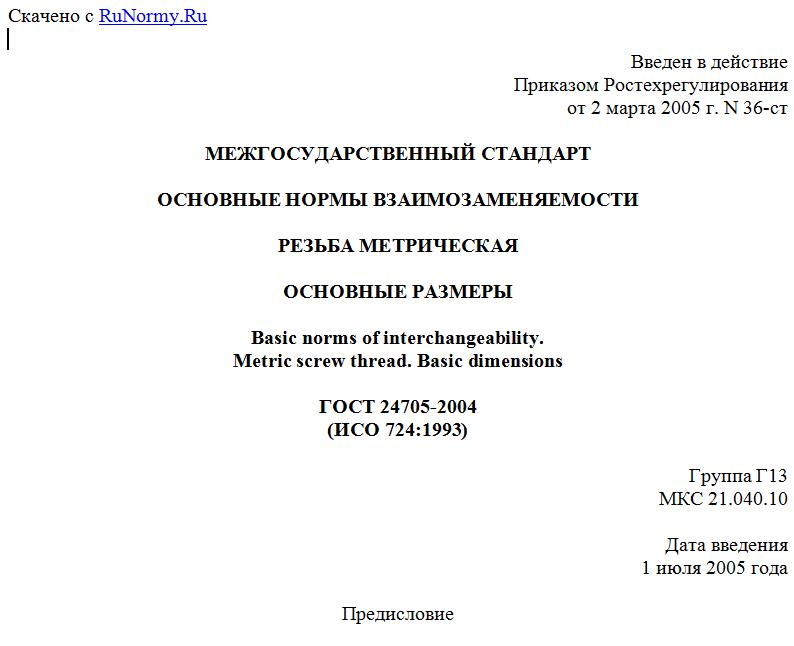

Введен в действие
Приказом Ростехрегулирования
от 2 марта 2005 г. N 36-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ОСНОВНЫЕ НОРМЫ ВЗАИМОЗАМЕНЯЕМОСТИ
РЕЗЬБА МЕТРИЧЕСКАЯ
ОСНОВНЫЕ РАЗМЕРЫ
Basic norms of interchangeability.
Metric screw thread. Basic dimensions
ГОСТ 24705-2004
(ИСО 724:1993)
Группа Г13
МКС 21.040.10
Дата введения
1 июля 2005 года
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения", ГОСТ 1.2-97 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила, рекомендации по межгосударственной стандартизации. Порядок разработки, принятия, применения, обновления и отмены".
Сведения о стандарте
1. Разработан Открытым акционерным обществом "Научно-исследовательским и конструкторским институтом средств измерения в машиностроении" (ОАО "НИИизмерения").
2. Внесен Госстандартом России.
3. Принят Межгосударственным советом по стандартизации, метрологии и сертификации (Протокол N 25 от 26 мая 2004 г.).
За принятие проголосовали:
---------------------T-------------------T--------------------------------¬
¦Краткое наименование¦ Код страны по ¦ Сокращенное наименование ¦
¦ страны по ¦МК (ИСО 3166)004-97¦ национального органа ¦
¦ МК (ИСО 3166)004-97¦ ¦ по стандартизации ¦
+--------------------+-------------------+--------------------------------+
¦Азербайджан ¦ AZ ¦Азстандарт ¦
¦Армения ¦ AM ¦Армстандарт ¦
¦Беларусь ¦ BY ¦Госстандарт Республики Беларусь ¦
¦Грузия ¦ GE ¦Грузстандарт ¦
¦Казахстан ¦ KZ ¦Госстандарт Республики Казахстан¦
¦Кыргызстан ¦ KG ¦Кыргызстандарт ¦
¦Молдова ¦ MD ¦Молдова-Стандарт ¦
¦Российская Федерация¦ RU ¦Госстандарт России ¦
¦Таджикистан ¦ TJ ¦Таджикстандарт ¦
¦Туркменистан ¦ TM ¦Главгосслужба "Туркменстандарт- ¦
¦ ¦ ¦лары" ¦
¦Узбекистан ¦ UZ ¦Узстандарт ¦
¦Украина ¦ UA ¦Госпотребстандарт Украины ¦
L--------------------+-------------------+---------------------------------
4. Настоящий стандарт является модифицированным по отношению к международному стандарту ИСО 724:1993 "Резьба метрическая ИСО общего назначения. Основные размеры" (ISO 724:1993 "ISO general-purpose metric screw threads. Basic dimensions". При этом дополнительные положения, учитывающие потребности национальной экономики указанных выше государств и особенности межгосударственной стандартизации, выделены курсивом.
5. Приказом Федерального агентства по техническому регулированию и метрологии от 2 марта 2005 г. N 36-ст межгосударственный стандарт ГОСТ 24705-2004 введен в действие непосредственно в качестве национального стандарта Российской Федерации с 1 июля 2005 г.
6. Взамен ГОСТ 24705-81.
Информация о введении в действие (прекращении действия) настоящего стандарта публикуется в указателе "Национальные стандарты".
Информация об изменениях к настоящему стандарту публикуется в указателе "Национальные стандарты", а текст изменений - в информационных указателях "Национальные стандарты". В случае пересмотра или отмены настоящего стандарта соответствующая информация будет опубликована в информационном указателе "Национальные стандарты".
1. Область применения
Настоящий стандарт распространяется на метрические резьбы общего назначения с профилем по &ГОСТ 9150&, диаметрами и шагами по &ГОСТ 8724&.
2. Нормативные ссылки
&В настоящем стандарте использованы ссылки на следующие межгосударственные стандарты:
ГОСТ 8724-2002. Основные нормы взаимозаменяемости. Резьба метрическая. Диаметры и шаги (ИСО 261-1998 "Метрическая резьба ИСО общего применения. Диаметры и шаги" (NEQ))
ГОСТ 9150-2002. Основные нормы взаимозаменяемости. Резьба метрическая. Профиль (ИСО 68-1:1998 "Резьбы ИСО общего назначения. Основной профиль. Часть 1: Метрическая резьба" (NEQ))
ГОСТ 11708-82. Основные нормы взаимозаменяемости. Резьба. Термины и определения
ГОСТ 16093-2004. Основные нормы взаимозаменяемости. Резьба метрическая. Допуски. Посадки с зазором (ИСО 965-1:1998 "Резьба метрическая ИСО общего назначения. Допуски. Часть 1: Общие положения и основные данные" (NEQ), ИСО 965-3:1998 "Резьба метрическая ИСО общего назначения. Допуски. Часть 3: Предельные отклонения для конструкционных резьб" (NEQ)).
Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов по указателю "Национальные стандарты, составленному по состоянию на 1 января текущего года и по соответствующим информационным указателям, опубликованным в текущем году. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться замененным (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку&.
3. Термины, определения и обозначения
3.1. Термины и определения для резьбы: по &ГОСТ 11708&.
3.2. В настоящем стандарте приняты следующие обозначения:
D - номинальный наружный диаметр внутренней резьбы (номинальный диаметр резьбы), мм;
d - номинальный наружный диаметр наружной резьбы (номинальный диаметр резьбы), мм;
- номинальный средний диаметр внутренней резьбы, мм;
- номинальный средний диаметр наружной резьбы, мм;
- номинальный внутренний диаметр внутренней резьбы, мм;
- номинальный внутренний диаметр наружной резьбы, мм;
- номинальный внутренний диаметр наружной резьбы по дну впадины (для расчета напряжений), мм;
H - высота исходного треугольника резьбы, мм;
P - шаг резьбы, мм.
4. Основные размеры
4.1. Номинальные значения наружного, среднего и внутреннего диаметров резьбы должны соответствовать указанным на рисунке 1 и в таблице 1.
1 - внутренняя резьба; 2 - наружная резьба; 3 - ось резьбы
Рисунок 1
Таблица 1
В миллиметрах
------------------T-----------T---------------T------------T--------------¬
¦ Номинальный ¦ Шаг P ¦ Средний ¦ Внутренний ¦ Внутренний ¦
¦диаметр резьбы D,¦ ¦диаметр D , d ¦ диаметр ¦диаметр по дну¦
¦наружный диаметр ¦ ¦ 2 2 ¦ D , d ¦ впадины d ¦
¦ резьбы d ¦ ¦ ¦ 1 1 ¦ 3 ¦
+-----------------+-----------+---------------+------------+--------------+
¦ &0,25 ¦ 0,075 ¦ 0,201 ¦ 0,169 ¦ 0,158 ¦
+-----------------+-----------+---------------+------------+--------------+
¦ 0,3 ¦ 0,08 ¦ 0,248 ¦ 0,213 ¦ 0,202 ¦
+-----------------+-----------+---------------+------------+--------------+
¦ 0,35 ¦ 0,09 ¦ 0,292 ¦ 0,253 ¦ 0,240 ¦
+-----------------+-----------+---------------+------------+--------------+
¦ 0,4 ¦ 0,1 ¦ 0,335 ¦ 0,292 ¦ 0,277 ¦
+-----------------+-----------+---------------+------------+--------------+
¦ 0,45 ¦ 0,1 ¦ 0,385 ¦ 0,342 ¦ 0,327 ¦
+-----------------+-----------+---------------+------------+--------------+
¦ 0,5 ¦ 0,125 ¦ 0,419 ¦ 0,365 ¦ 0,347 ¦
+-----------------+-----------+---------------+------------+--------------+
¦ 0,55 ¦ 0,125 ¦ 0,469 ¦ 0,415 ¦ 0,397 ¦
+-----------------+-----------+---------------+------------+--------------+
¦ 0,6 ¦ 0,15 ¦ 0,503 ¦ 0,438 ¦ 0,416 ¦
+-----------------+-----------+---------------+------------+--------------+
¦ 0,7 ¦ 0,175 ¦ 0,586 ¦ 0,511 ¦ 0,485 ¦
