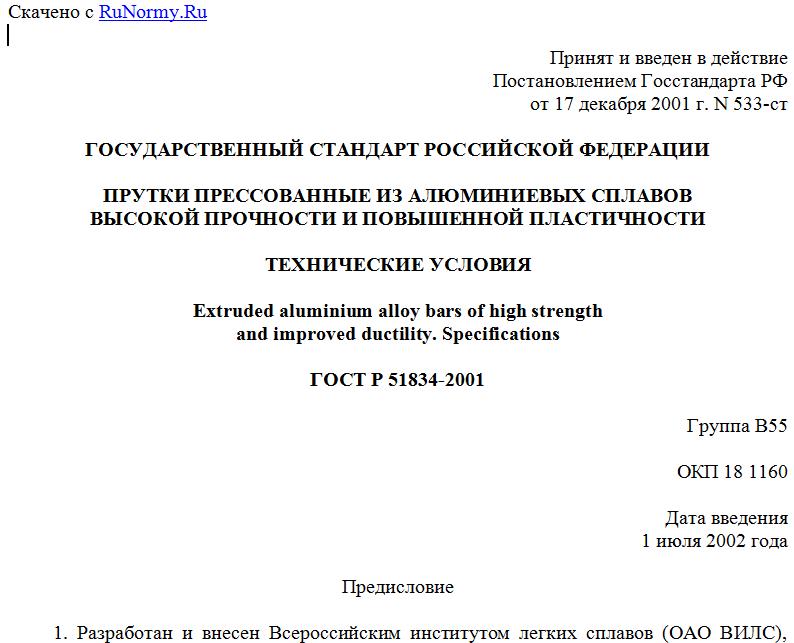

Принят и введен в действие
Постановлением Госстандарта РФ
от 17 декабря 2001 г. N 533-ст
ГОСУДАРСТВЕННЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ПРУТКИ ПРЕССОВАННЫЕ ИЗ АЛЮМИНИЕВЫХ СПЛАВОВ
ВЫСОКОЙ ПРОЧНОСТИ И ПОВЫШЕННОЙ ПЛАСТИЧНОСТИ
ТЕХНИЧЕСКИЕ УСЛОВИЯ
Extruded aluminium alloy bars of high strength
and improved ductility. Specifications
ГОСТ Р 51834-2001
Группа В55
ОКП 18 1160
Дата введения
1 июля 2002 года
Предисловие
1. Разработан и внесен Всероссийским институтом легких сплавов (ОАО ВИЛС), Техническим комитетом по стандартизации ТК 297 "Материалы и полуфабрикаты из легких и специальных сплавов".
2. Принят и введен в действие Постановлением Госстандарта РФ от 17 декабря 2001 г. N 533-ст.
3. Введен впервые.
1. Область применения
Настоящий стандарт распространяется на прессованные прутки круглого, квадратного и шестигранного сечений из алюминиевых сплавов высокой прочности и повышенной пластичности, предназначенные для применения в специальных отраслях машиностроения.
2. Нормативные ссылки
В настоящем стандарте использованы ссылки на следующие стандарты:
ГОСТ 4784-97. Алюминий и сплавы алюминиевые деформируемые. Марки
ГОСТ 21488-97. Прутки прессованные из алюминия и алюминиевых сплавов. Технические условия.
3. Классификация
3.1. Прутки подразделяют:
- по форме сечения:
круглые - КР,
квадратные - КВ,
шестигранные - ШГ;
- по точности изготовления:
нормальной точности (без обозначения),
высокой точности - В;
- по состоянию материала:
без термической обработки (без обозначения),
закаленные и естественно состаренные - Т,
закаленные и искусственно состаренные - Т1;
- по виду прочности:
высокой прочности - ВП,
повышенной пластичности (с рекристаллизованной структурой) - РС.
4. Основные параметры и размеры
4.1. Прутки изготовляют в соответствии с требованиями настоящего стандарта по технологическому регламенту, утвержденному в установленном порядке.
4.2. Диаметры круглых прутков, предельные отклонения по ним и теоретическая масса 1 м прутка должны соответствовать значениям, приведенным в таблице 1.
Таблица 1
------T-------------------T-------------------T-------------------¬
¦Номи-¦ Предельное ¦ Площадь ¦ Теоретическая ¦
¦наль-¦ отклонение ¦ поперечного ¦ масса 1 м прутка, ¦
¦ный ¦ по диаметру, мм ¦ сечения, см2 ¦ кг ¦
¦диа- +----------T--------+----------T--------+----------T--------+
¦метр,¦нормальной¦высокой ¦нормальной¦высокой ¦нормальной¦высокой ¦
¦мм ¦ точности ¦точности¦ точности ¦точности¦ точности ¦точности¦
+-----+----------+--------+----------+--------+----------+--------+
¦ 30 ¦ -0,84 ¦ -0,52 ¦ 6,872 ¦ 6,947 ¦ 1,959 ¦ 1,980 ¦
¦ 32 ¦ -1,00 ¦ -0,62 ¦ 7,793 ¦ 7,887 ¦ 2,221 ¦ 2,248 ¦
¦ 34 ¦ -1,00 ¦ -0,62 ¦ 8,814 ¦ 8,914 ¦ 2,512 ¦ 2,541 ¦
¦ 35 ¦ -1,00 ¦ -0,62 ¦ 9,348 ¦ 9,451 ¦ 2,664 ¦ 2,694 ¦
¦ 36 ¦ -1,00 ¦ -0,62 ¦ 9,898 ¦ 10,004 ¦ 2,821 ¦ 2,851 ¦
¦ 38 ¦ -1,00 ¦ -0,62 ¦ 11,045 ¦ 11,157 ¦ 3,148 ¦ 3,180 ¦
¦ 40 ¦ -1,00 ¦ -0,62 ¦ 12,254 ¦ 12,372 ¦ 3,492 ¦ 3,526 ¦
¦ 42 ¦ -1,00 ¦ -0,62 ¦ 13,527 ¦ 13,651 ¦ 3,855 ¦ 3,890 ¦
¦ 45 ¦ -1,00 ¦ -0,62 ¦ 15,553 ¦ 15,686 ¦ 4,433 ¦ 4,471 ¦
¦ 46 ¦ -1,00 ¦ -0,62 ¦ 16,260 ¦ 16,396 ¦ 4,634 ¦ 4,673 ¦
¦ 48 ¦ -1,00 ¦ -0,62 ¦ 17,721 ¦ 17,863 ¦ 5,050 ¦ 5,091 ¦
¦ 50 ¦ -1,00 ¦ -0,62 ¦ 19,244 ¦ 19,392 ¦ 5,485 ¦ 5,527 ¦
¦ 52 ¦ -1,20 ¦ -0,74 ¦ 20,750 ¦ 20,936 ¦ 5,914 ¦ 5,967 ¦
¦ 55 ¦ -1,20 ¦ -0,74 ¦ 23,243 ¦ 23,440 ¦ 6,624 ¦ 6,680 ¦
¦ 58 ¦ -1,20 ¦ -0,74 ¦ 25,877 ¦ 26,085 ¦ 7,375 ¦ 7,434 ¦
¦ 60 ¦ -1,20 ¦ -0,74 ¦ 27,712 ¦ 27,927 ¦ 7,898 ¦ 7,959 ¦
¦ 65 ¦ -1,20 ¦ -0,74 ¦ 32,573 ¦ 32,806 ¦ 9,283 ¦ 9,350 ¦
¦ 70 ¦ -1,20 ¦ -0,74 ¦ 37,828 ¦ 38,079 ¦ 10,781 ¦ 10,852 ¦
¦ 75 ¦ -1,20 ¦ -0,74 ¦ 43,475 ¦ 43,744 ¦ 12,390 ¦ 12,467 ¦
¦ 80 ¦ -1,20 ¦ -0,74 ¦ 49,514 ¦ 49,802 ¦ 14,112 ¦ 14,193 ¦
¦ 85 ¦ -1,40 ¦ -1,00 ¦ 55,814 ¦ 56,080 ¦ 15,907 ¦ 15,983 ¦
¦ 90 ¦ -1,40 ¦ -1,00 ¦ 62,632 ¦ 62,913 ¦ 17,850 ¦ 17,930 ¦
¦ 95 ¦ -1,40 ¦ -1,00 ¦ 69,842 ¦ 70,138 ¦ 19,905 ¦ 19,989 ¦
¦ 100 ¦ -1,40 ¦ -1,00 ¦ 77,444 ¦ 77,757 ¦ 22,072 ¦ 22,161 ¦
¦ 105 ¦ -1,40 ¦ -1,00 ¦ 85,440 ¦ 85,768 ¦ 24,350 ¦ 24,444 ¦
¦ 110 ¦ -1,40 ¦ -1,00 ¦ 93,828 ¦ 94,171 ¦ 26,741 ¦ 26,839 ¦
¦ 115 ¦ -1,40 ¦ -1,00 ¦ 102,609 ¦102,968 ¦ 29,243 ¦ 29,346 ¦
¦ 120 ¦ -1,40 ¦ -1,00 ¦ 111,782 ¦112,157 ¦ 31,858 ¦ 31,965 ¦
¦ 125 ¦ -1,60 ¦ - ¦ 121,153 ¦ - ¦ 34,529 ¦ - ¦
¦ 130 ¦ -1,60 ¦ - ¦ 131,104 ¦ - ¦ 37,365 ¦ - ¦
¦ 135 ¦ -1,60 ¦ - ¦ 141,448 ¦ - ¦ 40,313 ¦ - ¦
¦ 140 ¦ -1,60 ¦ - ¦ 152,184 ¦ - ¦ 43,372 ¦ - ¦
¦ 145 ¦ -1,60 ¦ - ¦ 163,313 ¦ - ¦ 46,544 ¦ - ¦
¦ 150 ¦ -1,60 ¦ - ¦ 174,835 ¦ - ¦ 49,828 ¦ - ¦
¦ 155 ¦ -1,60 ¦ - ¦ 186,750 ¦ - ¦ 53,224 ¦ - ¦
¦ 160 ¦ -1,60 ¦ - ¦ 199,057 ¦ - ¦ 56,731 ¦ - ¦
¦ 165 ¦ -1,60 ¦ - ¦ 211,757 ¦ - ¦ 60,351 ¦ - ¦
¦ 170 ¦ -1,60 ¦ - ¦ 224,849 ¦ - ¦ 64,082 ¦ - ¦
¦ 175 ¦ -1,60 ¦ - ¦ 238,335 ¦ - ¦ 67,925 ¦ - ¦
¦ 180 ¦ -1,60 ¦ - ¦ 252,213 ¦ - ¦ 71,881 ¦ - ¦
¦ 185 ¦ -1,60 ¦ - ¦ 266,483 ¦ - ¦ 75,948 ¦ - ¦
¦ 190 ¦ -2,00 ¦ - ¦ 280,553 ¦ - ¦ 79,958 ¦ - ¦
¦ 200 ¦ -2,00 ¦ - ¦ 311,026 ¦ - ¦ 88,642 ¦ - ¦
¦ 210 ¦ -2,00 ¦ - ¦ 343,071 ¦ - ¦ 97,775 ¦ - ¦
¦ 220 ¦ -2,00 ¦ - ¦ 376,686 ¦ - ¦ 107,355 ¦ - ¦
¦ 230 ¦ -2,00 ¦ - ¦ 411,872 ¦ - ¦ 117,383 ¦ - ¦
¦ 240 ¦ -2,00 ¦ - ¦ 448,628 ¦ - ¦ 127,859 ¦ - ¦
¦ 250 ¦ -2,00 ¦ - ¦ 486,956 ¦ - ¦ 138,782 ¦ - ¦
¦ 260 ¦ -2,50 ¦ - ¦ 525,836 ¦ - ¦ 149,864 ¦ - ¦
¦ 270 ¦ -2,50 ¦ - ¦ 567,267 ¦ - ¦ 161,671 ¦ - ¦
¦ 280 ¦ -2,50 ¦ - ¦ 610,268 ¦ - ¦ 173,926 ¦ - ¦
¦ 290 ¦ -2,50 ¦ - ¦ 654,840 ¦ - ¦ 186,629 ¦ - ¦
¦ 300 ¦ -2,50 ¦ - ¦ 700,982 ¦ - ¦ 199,780 ¦ - ¦
L-----+----------+--------+----------+--------+----------+---------
4.3. Овальность круглых прутков не должна выводить их размеры за предельные отклонения по диаметру.
4.4. Диаметры вписанной окружности квадратных прутков, предельные отклонения по ним и теоретическая масса 1 м прутка должны соответствовать значениям, приведенным в таблице 2.
Таблица 2
--------T------------------T------------------T------------------¬
¦Номи- ¦Предельное откло- ¦ Площадь ¦ Теоретическая ¦
¦нальный¦нение по диаметру ¦ поперечного ¦масса 1 м прутка, ¦
¦диаметр¦вписанной окруж- ¦ сечения, см2 ¦ кг ¦
¦вписан-¦ности, мм ¦ ¦ ¦
