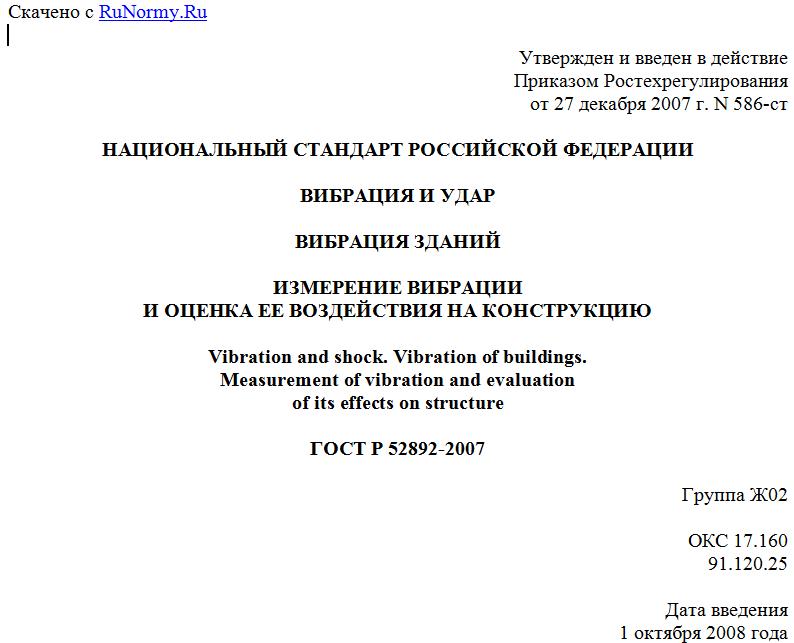

Утвержден и введен в действие
Приказом Ростехрегулирования
от 27 декабря 2007 г. N 586-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ВИБРАЦИЯ И УДАР
ВИБРАЦИЯ ЗДАНИЙ
ИЗМЕРЕНИЕ ВИБРАЦИИ
И ОЦЕНКА ЕЕ ВОЗДЕЙСТВИЯ НА КОНСТРУКЦИЮ
Vibration and shock. Vibration of buildings.
Measurement of vibration and evaluation
of its effects on structure
ГОСТ Р 52892-2007
Группа Ж02
ОКС 17.160
91.120.25
Дата введения
1 октября 2008 года
Предисловие
Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. N 184-ФЗ "О техническом регулировании", а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 "Стандартизация в Российской Федерации. Основные положения".
Сведения о стандарте
1. Разработан Открытым акционерным обществом "Научно-исследовательский центр контроля и диагностики технических систем".
2. Внесен Техническим комитетом по стандартизации ТК 183 "Вибрация и удар".
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 27 декабря 2007 г. N 586-ст.
4. Введен впервые.
Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячно издаваемых информационных указателях "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.
Введение
В процессе эксплуатации здания подвергаются воздействию вибрации как естественной (связанной с такими явлениями, как ветер или землетрясение), так и техногенной (вызванной деятельностью человека, например, строительными работами, движением транспорта) природы. Вибрация может стать причиной повреждения конструкции здания, снизив ее эксплуатационную надежность: уменьшить устойчивость, ухудшить несущую способность перекрытий. Признаками снижения эксплуатационной надежности является появление трещин, оторванных от несущего каркаса элементов и т.п. Поэтому вибрацию сооружений следует постоянно или периодически контролировать, чтобы определить, насколько действующие вибрационные нагрузки опасны как для конструкции в целом, так и для ее частей.
Вибрации естественной и техногенной природы различаются по своему характеру. Как правило, вибрация от естественных источников сосредоточена в области более низких частот, характеризуется высокой мощностью в источнике и распространяется на более далекие расстояния. Такая вибрация может вызвать значительные повреждения зданий, поэтому в местах постоянного или ожидаемого действия источников вибрации естественного происхождения (например, в сейсмоопасных районах) к конструкции зданий предъявляют специальные требования. Настоящий стандарт распространяется на вибрацию техногенной природы зданий, при проектировании и строительстве которых не были установлены специальные требования устойчивости к динамическим нагрузкам.
Исследование воздействия вибрации на конструкцию здания проводят в том случае, если есть основания предполагать, что это воздействие может привести к повреждению конструкции. Такое исследование представляет собой многоэтапный процесс, начинающийся на стадии проектирования новых зданий в условиях действия существующих источников вибрации или новых систем, которые являются источниками вибрации и могут оказывать существенное воздействие на возведенные здания. На разных этапах проектирования разрабатывают и уточняют расчетные модели, в которых учитывают динамические свойства источника вибрации, пути ее распространения и особенности конструкции здания. Выходом модели является отклик в разных точках конструкции. Измерения вибрации, рассматриваемые в настоящем стандарте, могут использоваться для оценки корректности построенной модели.
В настоящее время не имеется достаточных данных для установления соответствия между степенью жесткости вибрации и вызываемыми ею повреждениями. Ориентировочные предельные значения вибрации установлены в ряде национальных стандартов и других нормативных документах зарубежных стран. В Приложении Б настоящего стандарта приведены критерии оценки вибрации, наиболее часто используемые в международной практике. Данные оценки не охватывают все многообразие сооружений и видов воздействий вибрации и поэтому могут быть применены только после предварительного анализа каждой конкретной ситуации.
1. Область применения
Настоящий стандарт устанавливает методы измерения вибрации и оценки ее воздействия на конструкцию зданий, рассчитанных на статические нагрузки без предъявления специальных требований в отношении устойчивости к воздействию динамических сил. Оценка воздействия базируется на риске появления повреждений конструкции, способных снизить ее эксплуатационную надежность.
Настоящий стандарт распространяется на здания, подвергающиеся воздействию передаваемой через грунт (в виде сейсмических волн) вибрации техногенной природы (например, в ходе проведения строительных работ, разработки полезных ископаемых, при движении транспорта). Воздействия вибрации естественной природы (в результате землетрясений или сильных ветров), а также создаваемой звуковыми волнами, машинами, работающими внутри здания, и деятельностью людей внутри здания в настоящем стандарте не рассматриваются.
Настоящий стандарт распространяется на измерения вибрации, которые проводят для проверки соответствия установленным требованиям по допустимым уровням вибрации конструкции здания или для подтверждения корректности использованной при проектировании здания модели передачи вибрации от источника.
Рекомендации настоящего стандарта допускается использовать также для других наземных сооружений, исключая сооружения, имеющие специальную конструкцию, такие как ядерные реакторы, сооружения для топливно-энергетических, металлургических, химических и нефтехимических производств, а также для хранения жидких или гранулированных материалов, например водонапорные башни и цистерны, нефтехранилища, бункеры для хранения зерна и других продуктов.
В стандарте приведены критерии оценки вибрации, построенные по результатам наблюдений и экспериментальных исследований, проведенных в ряде зарубежных стран (Великобритании, Германии, Норвегии, США). Предполагается, что при соблюдении рекомендаций по предельным значениям вибрации риск повреждений конструкции здания будет незначительным. Выбор того или иного критерия должен быть согласован между заинтересованными сторонами.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ 24346-80. Вибрация. Термины и определения
ГОСТ ИСО 5348-2002. Вибрация и удар. Механическое крепление акселерометров.
Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте национального органа Российской Федерации по стандартизации в сети Интернет или по ежегодно издаваемому информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по соответствующим ежемесячно издаваемым информационным указателям, опубликованным в текущем году. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3. Термины и определения
В настоящем стандарте применены термины по ГОСТ 24346, а также следующие термины с соответствующими определениями.
3.1. Источник вибрации: любое твердое, жидкое или газообразное тело, вызывающее распространение вибрации в окружающей среде.
3.2. Рабочий цикл: повторяющаяся процедура, целью которой является производство продукции или выполнение рабочей операции.
3.3. Период измерений: интервал времени, в течение которого осуществляют непрерывный сбор данных о вибрации здания.
3.4. Период наблюдения: интервал времени, в течение которого осуществляют одно или несколько измерений для получения репрезентативной информации об источнике вибрации.
3.5. Период контроля: интервал времени, установленный в соответствии с требованиями законодательства, в нормативных документах, контрактах и др., для проведения оценки вибрации зданий, вызванной действием конкретного источника.
4. Повреждения конструкции здания
4.1. Степени повреждений
В настоящем стандарте используется классификация повреждений, принятая в сейсмологии. Повреждения зданий разделяют на:
- легкие (косметические): тонкие трещины в штукатурке и откалывание небольших кусков штукатурки, появление тонких трещин в растворе, связывающем кирпичную кладку или бетонные блоки;
- умеренные: небольшие трещины в стенах, проходящие через кирпичную кладку или бетонные панели, откалывание довольно больших кусков штукатурки;
- тяжелые: большие глубокие и сквозные трещины в стенах, трещины в каркасе здания.
4.2. Связь повреждений конструкции здания с вибрацией
Сразу после завершения строительства здания элементы его конструкции испытывают дополнительные механические напряжения, связанные с воздействиями разного вида. Изменения температуры, влажность, осадка грунта, деятельность людей и работа оборудования внутри здания, ползучесть материала, химические вещества и др. являются факторами дополнительной нагрузки на конструкцию, текущее состояние которой зависит от всей предыстории действовавших в этой конструкции механических напряжений. Время начала образования трещин в несущих элементах конструкции здания и скорость их развития зависят от способности материала сооружения сопротивляться воздействию физических и химических нагрузок.
Таким образом, даже в отсутствие существенных внешних нагрузок, к числу которых относится передаваемая через грунт вибрация, для каждого здания характерна своя скорость развития повреждений конструкции, обусловленная процессами естественного старения. Поэтому, хотя вибрация способна значительно ускорить естественный рост трещин, связать повреждения конструкции с воздействием вибрации можно только в том случае, если обследование этой конструкции было проведено непосредственно до и сразу после воздействия. При этом следует принимать во внимание только существенные изменения длины и раскрытия трещин, поскольку незначительные изменения могут быть обусловлены воздействием факторов естественной природы (например, сменой дня и ночи).
5. Принципы оценивания воздействия
вибрации на конструкцию
5.1. Механизмы воздействия вибрации
5.1.1. Прямое воздействие на конструкцию
Вибрация оказывает на конструкцию здания механические воздействия, вызывая тем самым изменение ее состояния. Напряжение в каждой точке конструкции напрямую связано с деформациями, возникающими в этой точке, поэтому может быть выражено через параметры вибрации. При этом пиковые значения напряжения связаны с пиковыми значениями скорости. Теоретически по результатам измерений вибрации можно определить механическое напряжение и сравнить его с допустимыми значениями для данного элемента конструкции в зависимости от вида и продолжительности воздействия динамической нагрузки, свойств строительного материала и типа конструкции.
На состояние конструкции помимо пиковых напряжений влияют также накопленные усталостные изменения материала, которые невозможно определить по
