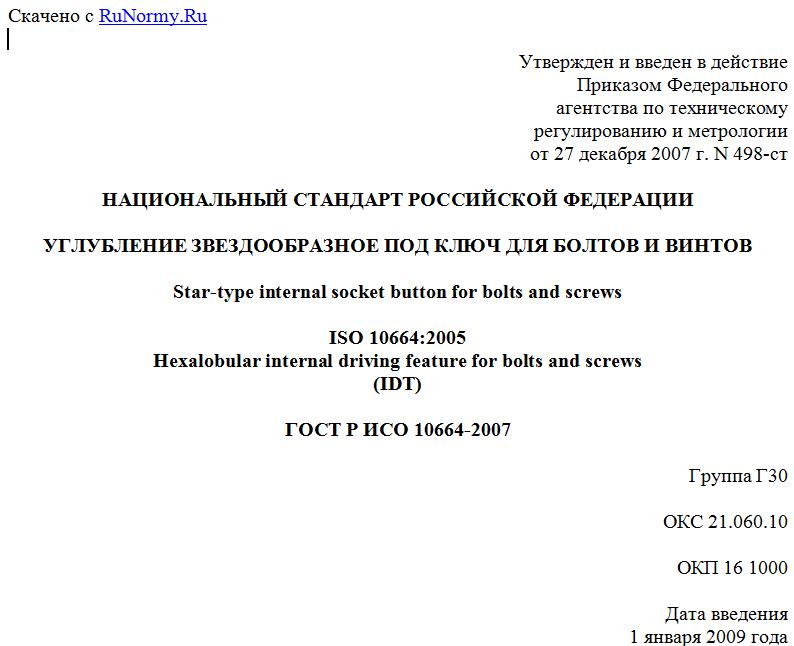

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 27 декабря 2007 г. N 498-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
УГЛУБЛЕНИЕ ЗВЕЗДООБРАЗНОЕ ПОД КЛЮЧ ДЛЯ БОЛТОВ И ВИНТОВ
Star-type internal socket button for bolts and screws
ISO 10664:2005
Hexalobular internal driving feature for bolts and screws
(IDT)
ГОСТ Р ИСО 10664-2007
Группа Г30
ОКС 21.060.10
ОКП 16 1000
Дата введения
1 января 2009 года
Предисловие
Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. N 184-ФЗ "О техническом регулировании", а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 "Стандартизация в Российской Федерации. Основные положения".
Сведения о стандарте
1. Разработан Федеральным государственным унитарным предприятием "Центральный ордена Трудового Красного Знамени научно-исследовательский автомобильный и автомоторный институт" (ФГУП "НАМИ") на основе собственного аутентичного перевода стандарта, указанного в пункте 4.
2. Внесен Техническим комитетом по стандартизации ТК 229 "Крепежные изделия".
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 27 декабря 2007 г. N 498-ст.
4. Настоящий стандарт идентичен по отношению к международному стандарту ИСО 10664:2005 "Углубление шестилепестковое для ввертывания болтов и винтов" (ISO 10664:2005 "Hexalobular internal driving feature for bolts and screws").
Наименование настоящего стандарта изменено относительно наименования указанного международного стандарта для приведения в соответствие с ГОСТ Р 1.5-2004 (пункт 3.5).
5. Введен впервые.
Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячно издаваемых информационных указателях "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.
1. Область применения
Настоящий стандарт устанавливает форму и основные размеры звездообразного углубления под ключ для болтов и винтов, включая методы контроля.
Вид контура звездообразного углубления устанавливается посредством калибров, предельные размеры которых приведены в таблицах 3 - 5. Дополнительная информация, которая может применяться для построения контура, приведена в Приложении А.
Целью настоящего стандарта является установление необходимых характеристик для контроля внутреннего звездообразного углубления. Он предназначен также для применения в качестве стандарта для изготовления.
2. Основные размеры
См. рисунок 1 и таблицу 1.
--------------------------------
<a> См. таблицу 2.
Цековка: c <= 0,13 мм для углублений до N 15 включительно.
c <= 0,25 мм для углублений свыше N 15.
Глубина t: см. соответствующие стандарты на изделия.
Примечание. Дно звездообразного углубления, расположенное за пределами соответствующей калибру области, выполняется по выбору изготовителя.
Рисунок 1. Основные размеры
Таблица 1
Основные размеры
Размеры в миллиметрах
------------------T----------------------------------------------¬
¦ Звездообразное ¦ Номинальные размеры <a> ¦
¦ углубление, N +----------------------T-----------------------+
¦ ¦ A ¦ B ¦
+-----------------+----------------------+-----------------------+
¦ 6 ¦ 1,75 ¦ 1,27 ¦
+-----------------+----------------------+-----------------------+
¦ 8 ¦ 2,4 ¦ 1,75 ¦
+-----------------+----------------------+-----------------------+
¦ 10 ¦ 2,8 ¦ 2,05 ¦
+-----------------+----------------------+-----------------------+
¦ 15 ¦ 3,35 ¦ 2,4 ¦
+-----------------+----------------------+-----------------------+
¦ 20 ¦ 3,95 ¦ 2,85 ¦
+-----------------+----------------------+-----------------------+
¦ 25 ¦ 4,5 ¦ 3,25 ¦
+-----------------+----------------------+-----------------------+
¦ 30 ¦ 5,6 ¦ 4,05 ¦
+-----------------+----------------------+-----------------------+
¦ 40 ¦ 6,75 ¦ 4,85 ¦
+-----------------+----------------------+-----------------------+
¦ 45 ¦ 7,93 ¦ 5,64 ¦
+-----------------+----------------------+-----------------------+
¦ 50 ¦ 8,95 ¦ 6,45 ¦
+-----------------+----------------------+-----------------------+
¦ 55 ¦ 11,35 ¦ 8,05 ¦
+-----------------+----------------------+-----------------------+
¦ 60 ¦ 13,45 ¦ 9,60 ¦
+-----------------+----------------------+-----------------------+
¦ 70 ¦ 15,7 ¦ 11,2 ¦
+-----------------+----------------------+-----------------------+
¦ 80 ¦ 17,75 ¦ 12,8 ¦
+-----------------+----------------------+-----------------------+
¦ 90 ¦ 20,2 ¦ 14,4 ¦
+-----------------+----------------------+-----------------------+
¦ 100 ¦ 22,4 ¦ 16 ¦
+-----------------+----------------------+-----------------------+
¦ <a> Контур звездообразного углубления установлен посредством¦
¦калибров, соответствующих таблицам 3 - 5. ¦
L-----------------------------------------------------------------
3. Проверка калибрами
3.1. Краткое описание
Проходной калибр (см. 3.2) должен свободно входить на глубину t, которая установлена в соответствующих стандартах на изделия.
НЕ-проходные калибры (см. 3.3.1 и 3.3.2) могут входить в звездообразное углубление не более указанной в таблице 2 допускаемой глубины вхождения калибра.
Таблица 2
Допускаемая глубина вхождения НЕ-проходного калибра
Размеры в миллиметрах
---------------T----T----T----T----T----T---T----T----T----T----T----T----T----T----T----T----¬
¦Звездообразное¦6 ¦8 ¦10 ¦15 ¦20 ¦25 ¦30 ¦40 ¦45 ¦50 ¦55 ¦60 ¦70 ¦80 ¦90 ¦100 ¦
¦углубление, N ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦
+--------------+----+----+----+----+----+---+----+----+----+----+----+----+----+----+----+----+
¦Допускаемая ¦0,35¦0,48¦0,56¦0,67¦0,79¦0,9¦1,12¦1,18¦1,39¦1,56¦1,98¦2,35¦2,75¦3,11¦3,53¦3,92¦
¦глубина ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦
¦вхождения ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦
¦калибра, f ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦
L--------------+----+----+----+----+----+---+----+----+----+----+----+----+----+----+----+-----
