Введен в действие
Приказом Ростехрегулирования
от 25 декабря 2008 г. N 730-ст

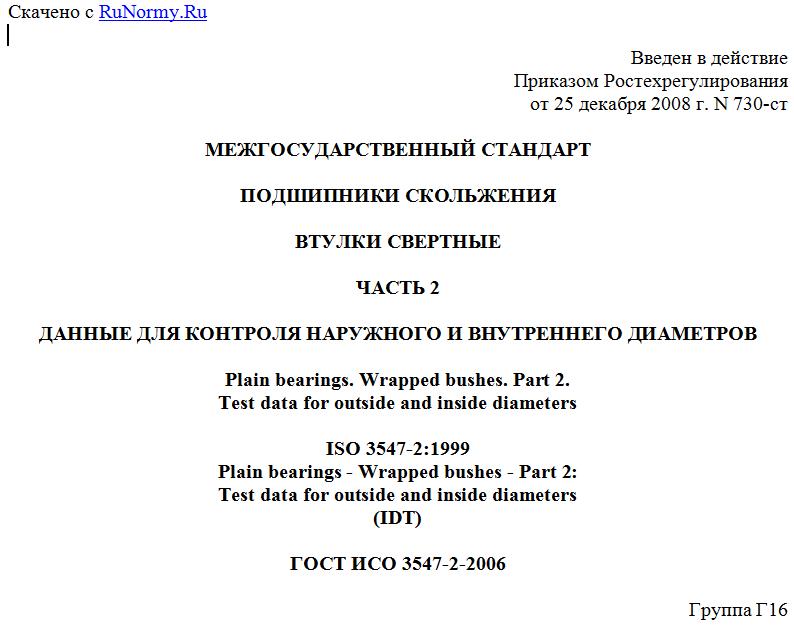

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ПОДШИПНИКИ СКОЛЬЖЕНИЯ
ВТУЛКИ СВЕРТНЫЕ
ЧАСТЬ 2
ДАННЫЕ ДЛЯ КОНТРОЛЯ НАРУЖНОГО И ВНУТРЕННЕГО ДИАМЕТРОВ
Plain bearings. Wrapped bushes. Part 2.
Test data for outside and inside diameters
ISO 3547-2:1999
Plain bearings - Wrapped bushes - Part 2:
Test data for outside and inside diameters
(IDT)
ГОСТ ИСО 3547-2-2006
Группа Г16
МКС 21.100.10
ОКП 41 8210
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-97 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Порядок разработки, принятия, применения, обновления и отмены".
Сведения о стандарте
1. Подготовлен Всероссийским научно-исследовательским институтом стандартизации и сертификации в машиностроении (ВНИИНМАШ) Федерального агентства по техническому регулированию и метрологии на основе собственного аутентичного перевода стандарта, указанного в пункте 4.
2. Внесен Межгосударственным техническим комитетом по стандартизации МТК 344 "Подшипники скольжения".
3. Принят Межгосударственным советом по стандартизации, метрологии и сертификации (Протокол N 29 от 24 июня 2006 г.).
За принятие проголосовали:
----------------------T--------------------T------------------------------¬
¦Краткое наименование ¦ Код страны по ¦ Сокращенное наименование ¦
¦ страны по ¦МК (ИСО 3166) 004-97¦ национального органа ¦
¦МК (ИСО 3166) 004-97 ¦ ¦ по стандартизации ¦
+---------------------+--------------------+------------------------------+
¦Азербайджан ¦ AZ ¦Азстандарт ¦
¦Армения ¦ AM ¦Минэкономразвития ¦
¦Беларусь ¦ BY ¦Госстандарт Республики ¦
¦ ¦ ¦Беларусь ¦
¦Грузия ¦ GE ¦Грузстандарт ¦
¦Казахстан ¦ KZ ¦Госстандарт Республики ¦
¦ ¦ ¦Казахстан ¦
¦Киргизия ¦ KG ¦Кыргызстандарт ¦
¦Молдова ¦ MD ¦Молдова-Стандарт ¦
¦Российская Федерация ¦ RU ¦Федеральное агентство ¦
¦ ¦ ¦по техническому регулированию ¦
¦ ¦ ¦и метрологии ¦
¦Таджикистан ¦ TJ ¦Таджикстандарт ¦
¦Туркменистан ¦ TM ¦Главгосслужба ¦
¦ ¦ ¦"Туркменстандартлары" ¦
¦Узбекистан ¦ UZ ¦Узстандарт ¦
¦Украина ¦ UA ¦Госпотребстандарт Украины ¦
L---------------------+--------------------+-------------------------------
4. Настоящий стандарт идентичен международному стандарту ИСО 3547-2:1999 "Подшипники скольжения. Втулки свертные. Часть 2. Данные для контроля наружного и внутреннего диаметров" (ISO 3547-2:1999 "Plain bearings - Wrapped bushes - Part 2: Test data for outside and inside diameter").
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им национальные стандарты Российской Федерации, сведения о которых приведены в дополнительном Приложении А.
5. Приказом Федерального агентства по техническому регулированию и метрологии от 25 декабря 2008 г. N 730-ст межгосударственный стандарт ГОСТ ИСО 3547-2-2006 введен в действие в качестве национального стандарта Российской Федерации с 1 июля 2009 г.
6. Взамен ГОСТ 27672-88 в части контроля диаметров.
Информация о введении в действие (прекращении действия) настоящего стандарта публикуется в указателе "Национальные стандарты".
Информация об изменениях к настоящему стандарту публикуется в указателе (каталоге) "Национальные стандарты", а текст изменений - в информационных указателях "Национальные стандарты". В случае пересмотра или отмены настоящего стандарта соответствующая информация будет опубликована в информационном указателе "Национальные стандарты".
Введение
Свертные втулки в свободном состоянии являются недостаточно устойчивыми, но после запрессовки в отверстие корпуса они соответствуют форме отверстия корпуса вследствие заведомого превышения наружного диаметра втулки по сравнению с диаметром отверстия корпуса. Поэтому наружный и внутренний диаметры свертных втулок контролируют только с помощью специальных калибров и измерительного оборудования. Для обеспечения такого контроля на чертежах свертных втулок следует указывать специальные данные контроля.
1. Область применения
Настоящий стандарт устанавливает данные для контроля наружного и внутреннего диаметров свертных втулок, изготовленных из сплошного и многослойного подшипникового материала, а также обозначения типов контроля.
Толщину стенки втулки измеряют в свободном состоянии, поэтому специальных данных контроля на чертежах свертной втулки не указывают (см. ИСО 12307-1 и ИСО 12307-2).
Примечание. В зависимости от способа изготовления в основе втулок допустимы отдельные незначительные углубления. Аналогично втулки со смазочными отверстиями, канавками и углублениями могут иметь деформацию. Поэтому толщину стенки втулки измеряют вне этих зон.
2. Нормативные ссылки
В настоящем стандарте использованы ссылки на следующие международные стандарты:
ИСО 3547-1:1999. Подшипники скольжения. Втулки свертные. Часть 1. Размеры
ИСО 3547-4:1999. Подшипники скольжения. Втулки свертные. Часть 4. Материалы
ИСО 4378-1:1999. Подшипники скольжения. Термины, определения и классификация. Часть 1. Конструкция, подшипниковые материалы и их свойства
ИСО 12301:1992. Подшипники скольжения. Методы контроля геометрических показателей и показателей качества материалов
ИСО 12307-1:1994. Подшипники скольжения. Свертные втулки. Контроль наружного диаметра
ИСО 12307-2:1995. Подшипники скольжения. Свертные втулки. Контроль внутреннего диаметра.
3. Термины и определения
В настоящем стандарте применены термины по ИСО 4378-1.
4. Обозначения
В настоящем стандарте применены следующие обозначения и единицы измерения (см. таблицу 1 и рисунок 1).
Таблица 1
Обозначения и единицы измерения
------------T---------------------------------------------------T---------¬
¦Обозначение¦ Определение ¦ Единица ¦
¦ ¦ ¦измерения¦
+-----------+---------------------------------------------------+---------+
¦ A ¦Уменьшенная площадь поперечного сечения втулки ¦ мм2 ¦
¦ cal ¦(расчетные значения) ¦ ¦
+-----------+---------------------------------------------------+---------+
¦ B ¦Номинальная ширина втулки ¦ мм ¦
+-----------+---------------------------------------------------+---------+
¦ C ¦Внутренняя фаска ¦ мм ¦
¦ 1 ¦ ¦ ¦
+-----------+---------------------------------------------------+---------+
¦ C ¦Наружная фаска ¦ мм ¦
¦ 0 ¦ ¦ ¦
+-----------+---------------------------------------------------+---------+
¦ D ¦Номинальный внутренний диаметр втулки ¦ мм ¦
¦ 1 ¦ ¦ ¦
+-----------+---------------------------------------------------+---------+
¦ D ¦Внутренний диаметр втулки в кольцевом калибре ¦ мм ¦
¦ i,ch ¦ ¦ ¦
+-----------+---------------------------------------------------+---------+
