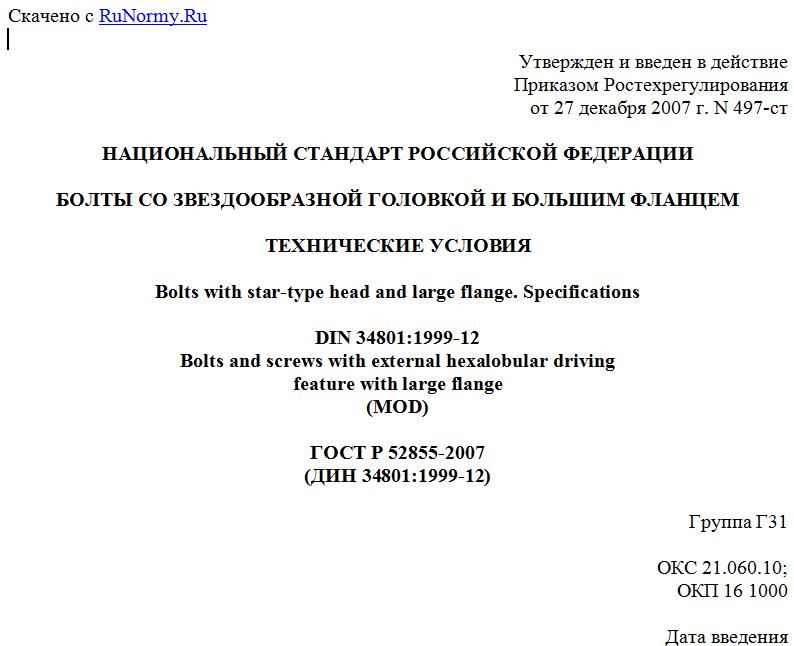

Утвержден и введен в действие
Приказом Ростехрегулирования
от 27 декабря 2007 г. N 497-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
БОЛТЫ СО ЗВЕЗДООБРАЗНОЙ ГОЛОВКОЙ И БОЛЬШИМ ФЛАНЦЕМ
ТЕХНИЧЕСКИЕ УСЛОВИЯ
Bolts with star-type head and large flange. Specifications
DIN 34801:1999-12
Bolts and screws with external hexalobular driving
feature with large flange
(MOD)
ГОСТ Р 52855-2007
(ДИН 34801:1999-12)
Группа Г31
ОКС 21.060.10;
ОКП 16 1000
Дата введения
1 января 2009 года
Предисловие
Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. N 184-ФЗ "О техническом регулировании", а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 "Стандартизация в Российской Федерации. Основные положения".
Сведения о стандарте
1. Подготовлен Федеральным государственным унитарным предприятием "Центральный ордена Трудового Красного Знамени научно-исследовательский автомобильный и автомоторный институт" (ФГУП "НАМИ") на основе собственного перевода стандарта, указанного в пункте 4.
2. Внесен Техническим комитетом по стандартизации ТК 229 "Крепежные изделия".
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 27 декабря 2007 г. N 497-ст.
4. Настоящий стандарт является модифицированным по отношению к германскому национальному стандарту ДИН 34801:1999-12 "Болты и винты с наружной звездообразной головкой и большим фланцем" (DIN 34801:1999-12 "Bolts and screws with external hexalobular driving feature with large flange"), при этом в него не включены ссылки на использование нержавеющих сталей, указывать которые в данном стандарте преждевременно из-за отсутствия идентичных национальных стандартов на нержавеющие стали для холодной высадки и химическую обработку поверхности изделий из этих сталей.
Наименование настоящего стандарта изменено относительно наименования указанного национального стандарта для приведения в соответствие с ГОСТ Р 1.5-2004 (подраздел 3.5).
Сведения о соответствии ссылочных международных стандартов национальным стандартам Российской Федерации, использованным в настоящем стандарте в качестве нормативных ссылок, приведены в Приложении Б.
5. Введен впервые.
1. Область применения
Настоящий стандарт устанавливает размеры, механические характеристики болтов со звездообразной головкой и большим фланцем (далее - болты), номинальным диаметром резьбы от 4 до 20 мм, крупным и мелким шагом, из стали с классами прочности 8.8 и 10.9 для болтов классов точности A и B.
Проверка калибрами звездообразной головки установлена в Приложении А.
2. Нормативные ссылки
В настоящем стандарте использованы ссылки на следующие стандарты:
ГОСТ Р 52627-2006 (ИСО 898-1:1999). Болты, винты и шпильки. Механические свойства и методы испытаний
ГОСТ 9.301-86. Единая система защиты от коррозии и старения. Покрытия металлические и неметаллические неорганические. Общие требования
ГОСТ 1759.0-87. Болты, винты, шпильки и гайки. Технические условия
ГОСТ 1759.1-82. Болты, винты, шпильки, гайки и шурупы. Допуски. Методы контроля размеров и отклонений формы и расположения поверхностей
ГОСТ 1759.2-82. Болты, винты и шпильки. Дефекты поверхности и методы контроля
ГОСТ 8724-2002 (ИСО 261-98). Основные нормы взаимозаменяемости. Резьба метрическая. Диаметры и шаги
ГОСТ 12414-94 (ИСО 4753-83). Концы болтов, винтов и шпилек. Размеры
ГОСТ 16093-2004 (ИСО 965-1:1998, ИСО 965-3:1998). Основные нормы взаимозаменяемости. Резьба метрическая. Допуски. Посадки с зазором
ГОСТ 17769-83 (ИСО 3269-88). Изделия крепежные. Правила приемки
ГОСТ 24705-2004 (ИСО 724:1993). Основные нормы взаимозаменяемости. Резьба метрическая. Основные размеры
ГОСТ 27148-86. Изделия крепежные. Выход резьбы. Сбеги, недорезы и проточки. Размеры.
Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодно издаваемому информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по соответствующим ежемесячно издаваемым информационным указателям, опубликованным в текущем году. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3. Термины и определения
В настоящем стандарте применены следующие термины с соответствующим определением:
Звездообразная головка: головка, имеющая выпукло-вогнутую боковую поверхность, выполненную по радиусам.
4. Размеры
Размеры указаны на рисунках 1 и 2, а также в таблице 1.
a - резьбовой конец согласно исполнению "Конец с фаской"
по ГОСТ 12414; b - участок неполной резьбы u 2P;
c - пресс-контур; d - форма ступеньки допускается
по выбору изготовителя; e - относительная линия для
--------------------------------
<*> Размер для справок.
Рисунок 1. Болт с полным цилиндрическим стержнем. Форма C
Болты длиной 10d должны иметь полный цилиндрический подголовок.
a) Болты длиной 10d
b) Болты длиной < 10d
c) Болты с резьбой до головки
(длины выше ступенчатой линии)
a - конец с фаской по ГОСТ 12414;
b - участок неполной резьбы u 2P;
c - болты с длинами выше ступенчатой линии
по таблице 1 имеют резьбу до головки
--------------------------------
<*> Размер для справок.
Рисунок 2. Болт с уменьшенным цилиндрическим стержнем
или с резьбой до головки. Форма B
Таблица 1
Размеры
Размеры в миллиметрах
----------------------T-------T-------T--------T----------T-----------T---------T---------T----------T-----------¬
¦ Резьба d ¦ М5 ¦ М6 ¦ М8 ¦ М10 ¦ М12 ¦ М14 ¦ М16 ¦ М18 ¦ М20 ¦
¦ ¦ ¦ ¦ М8 x 1 ¦ М10 x 1 ¦ М12 x 1,25¦М14 x 1,5¦М16 x 1,5¦М18 x 1,25¦ М20 x 1,5 ¦
¦ ¦ ¦ ¦ ¦М10 x 1,25¦ М12 x 1,5 ¦ ¦ ¦ М18 x 2 ¦ М20 x 2 ¦
+---------------------+-------+-------+--------+----------+-----------+---------+---------+----------+-----------+
¦P <a> ¦ 0,8 ¦ 1 ¦ 1,25 ¦ 1,5 ¦ 1,75 ¦ 2 ¦ 2 ¦ 2,5 ¦ 2,5 ¦
+---------------------+-------+-------+--------+----------+-----------+---------+---------+----------+-----------+
¦b ¦ 40 ¦ 50 ¦ 65 ¦ 80 ¦ 80 ¦ 80 ¦ 80 ¦ 80 ¦ 80 ¦
+-----T---------------+-------+-------+--------+----------+-----------+---------+---------+----------+-----------+
¦c ¦не менее ¦ 1,45 ¦ 1,75 ¦ 2,65 ¦ 3,60 ¦ 4,10 ¦ 5,10 ¦ 5,50 ¦ 6,00 ¦ 6,50 ¦
¦ 1 +---------------+-------+-------+--------+----------+-----------+---------+---------+----------+-----------+
