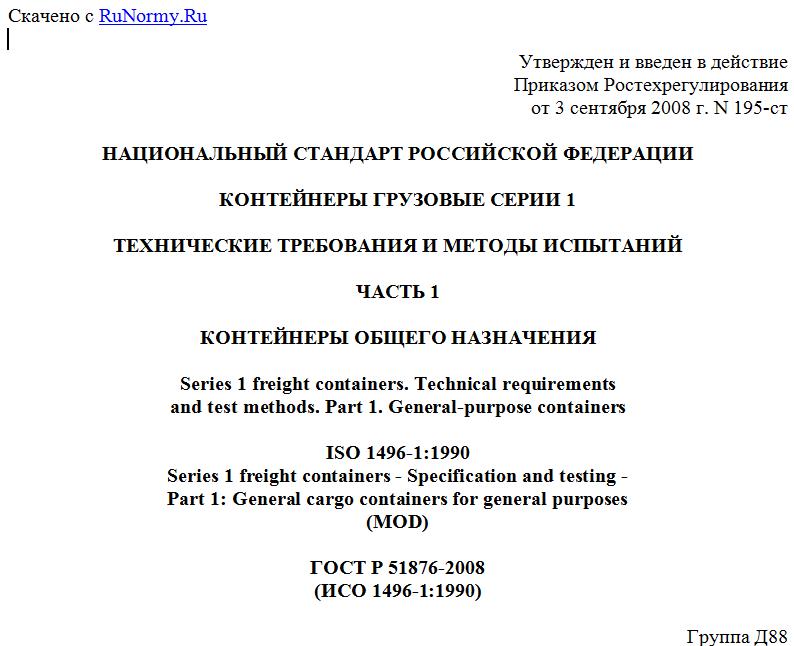

Утвержден и введен в действие
Приказом Ростехрегулирования
от 3 сентября 2008 г. N 195-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
КОНТЕЙНЕРЫ ГРУЗОВЫЕ СЕРИИ 1
ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ И МЕТОДЫ ИСПЫТАНИЙ
ЧАСТЬ 1
КОНТЕЙНЕРЫ ОБЩЕГО НАЗНАЧЕНИЯ
Series 1 freight containers. Technical requirements
and test methods. Part 1. General-purpose containers
ISO 1496-1:1990
Series 1 freight containers - Specification and testing -
Part 1: General cargo containers for general purposes
(MOD)
ГОСТ Р 51876-2008
(ИСО 1496-1:1990)
Группа Д88
ОКС 55.180.10
ОКП 31 7700
Дата введения
1 января 2009 года
Предисловие
Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. N 184-ФЗ "О техническом регулировании", а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 "Стандартизация в Российской Федерации. Основные положения".
Сведения о стандарте
1. Подготовлен Закрытым акционерным обществом "Промтрансниипроект" (ЗАО "Промтрансниипроект").
2. Внесен Техническим комитетом по стандартизации ТК 246 "Контейнеры".
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 3 сентября 2008 г. N 195-ст.
4. Настоящий стандарт является модифицированным по отношению к международному стандарту ИСО 1496-1:1990 "Контейнеры грузовые серии 1. Технические требования и методы испытаний. Часть 1. Контейнеры общего назначения" (ISO 1496-1:1990 "Series 1 freight containers - Specification and testing - Part 1: General cargo containers for general purposes") путем внесения технических отклонений, объяснение которых приведено во введении к настоящему стандарту, и изменения его структуры.
Сравнение структуры настоящего стандарта со структурой указанного международного стандарта приведено в дополнительном Приложении H.
5. Взамен ГОСТ Р 51876-2002 (ИСО 1496-1-90).
Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячно издаваемых информационных указателях "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.
Введение
Настоящий стандарт является модифицированным по отношению к международному стандарту ИСО 1496-1:1990 "Контейнеры грузовые серии 1. Технические требования и методы испытаний. Часть 1. Контейнеры общего назначения".
По сравнению с примененным международным стандартом ИСО 1496-1:1990 в текст настоящего стандарта внесены следующие изменения:
- в разделе 2 международные стандарты заменены на аналогичные национальные и добавлены ссылки на ГОСТ 9.032-74, ГОСТ 3242-79, ГОСТ 8486-86, ГОСТ 15150-69 и ГОСТ 20022.2-80, в которых установлены технические требования к лакокрасочным покрытиям, методы контроля качества сварных соединений, технические условия пиломатериалов хвойных пород и защита древесины против гниения;
- дополнительно введен типоразмер контейнера 1DD и требования к нему:
- в таблице 2;
- в пунктах 5.3.2, 5.3.3, 5.4, 5.5, 5.8.1.1;
- в пунктах 6.2.1, 6.3.1, 6.3.2, 6.4.2, 6.10.1, 6.11.1, 6.12.1 и таблице 4;
- в рисунках A.1, e, A.3, c, A.13, A.14, A.15, A.16, A.17, a, A.17, b, A.18, a, A.18, b, A.20 и A.21 Приложения A;
- в таблице C.1 Приложения C;
- стандарт дополнен Приложениями F и G, содержащими требования к контейнерам для учета потребностей национальной экономики Российской Федерации.
Требования к типоразмеру контейнера 1DD и текст Приложений F и G выделены в стандарте курсивом.
Стандарт дополнен Приложением H, содержащим сравнение структуры настоящего стандарта со структурой международного стандарта ИСО 1496-1:1990.
Структурный элемент "Библиография" дополнен нормативными документами, действующими в Российской Федерации.
1. Область применения
Настоящий стандарт распространяется на контейнеры общего назначения, в том числе закрытые, вентилируемые (с естественной и механической системами вентиляции), с открытым верхом, предназначенные для перевозки грузов железнодорожным, морским, речным и автомобильным транспортом в прямом и смешанном сообщениях (далее - контейнеры), и устанавливает технические требования к контейнерам и методы их испытаний.
Настоящий стандарт не распространяется на контейнеры общего назначения, предназначенные для перевозки грузов авиационным транспортом.
Типы контейнеров, требования к которым установлены настоящим стандартом, приведены в таблице 1.
Таблица 1
Типы, коды и характеристики контейнеров
Тип контейнера Групповой код типа Основная характеристика Подробный код типа
Контейнер общего назначения без вентиляции GP Закрытый с открывающимся одним или обоими торцами G0
С возможностью вентиляции верхней части грузового помещения G1
С открывающимся одним или обоими торцами, открывающейся одной или обеими боковыми сторонами G2
С открывающимся одним или обоими торцами и открывающейся не полностью одной или двумя боковыми сторонами, например дверями G3
Контейнер общего назначения с вентиляцией VN С естественной системой вентиляции V0
С механической системой вентиляции, расположенной внутри контейнера V2
С механической системой вентиляции, расположенной снаружи контейнера V4
Контейнер с открытым верхом UT С открытыми торцами, с открытыми боковыми стенками, с открытыми торцами и стенками, с закрытыми (закрепленными) торцами и боковыми стенками U0 - U5
Примечания. 1. Настоящий стандарт не рассматривает вентиляционные устройства для систем естественной и механической вентиляции. 2. Коды приняты по ГОСТ Р 52524.
Маркировка контейнеров должна соответствовать требованиям ГОСТ Р 52524.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ Р 8.563-96 Государственная система обеспечения единства измерений. Методики выполнения измерений
ГОСТ Р 15.201-2000 Система разработки и постановки продукции на производство. Продукция производственно-технического назначения. Порядок разработки и постановки продукции на производство
ГОСТ Р 51891-2008 (ИСО 1161:1984) Контейнеры грузовые серии 1. Фитинги. Технические условия
ГОСТ Р 52202-2004 (ИСО 830-99) Контейнеры грузовые. Термины и определения
ГОСТ Р 52524-2005 (ИСО 6346:1995) Контейнеры грузовые. Кодирование, идентификация и маркировка
ГОСТ 9.032-74 Единая система защиты от коррозии и старения. Покрытия лакокрасочные. Группы, технические требования и обозначения
ГОСТ 3242-79 Соединения сварные. Методы контроля качества
ГОСТ 8486-86 Пиломатериалы хвойных пород. Технические условия
ГОСТ 15150-69 Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды
ГОСТ 20022.2-80 Защита древесины. Классификация.
Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодно издаваемому информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по соответствующим ежемесячно издаваемым информационным указателям, опубликованным в текущем году. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3. Термины и определения
В настоящем стандарте применены термины по ГОСТ Р 52202 и ГОСТ Р 51891.
4. Размеры и масса брутто
4.1. Наружные размеры
Наружные размеры и допуски грузовых контейнеров приведены в таблице 2, при этом открытые контейнеры типов 1AX, 1BX, 1CX, 1DX имеют меньшую высоту. Ни одна часть конструкции не должна выступать за установленные наружные размеры контейнера конкретного типа.
Таблица 2
Наружные размеры, допуски и максимальная масса брутто
грузовых контейнеров серии 1
Размеры в миллиметрах
Обозначение типа контейнера Длина L Ширина W Высота H Масса брутто R, кг
Номинальная Допуск Номинальная Допуск Номинальная Допуск
