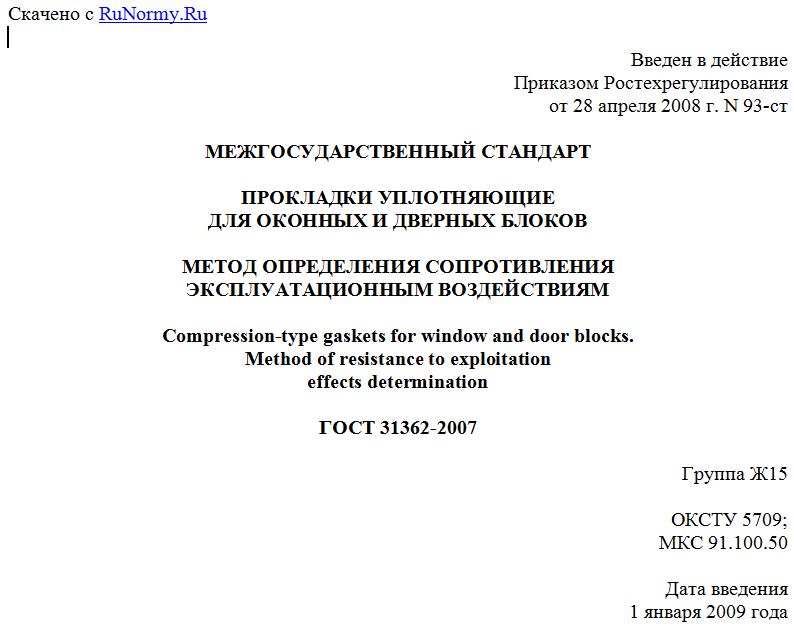

Введен в действие
Приказом Ростехрегулирования
от 28 апреля 2008 г. N 93-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ПРОКЛАДКИ УПЛОТНЯЮЩИЕ
ДЛЯ ОКОННЫХ И ДВЕРНЫХ БЛОКОВ
МЕТОД ОПРЕДЕЛЕНИЯ СОПРОТИВЛЕНИЯ
ЭКСПЛУАТАЦИОННЫМ ВОЗДЕЙСТВИЯМ
Compression-type gaskets for window and door blocks.
Method of resistance to exploitation
effects determination
ГОСТ 31362-2007
Группа Ж15
ОКСТУ 5709;
МКС 91.100.50
Дата введения
1 января 2009 года
Предисловие
Цели, основные принципы и основной порядок работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и МСН 1.01-01-96 "Система межгосударственных нормативных документов в строительстве. Основные положения".
Сведения о стандарте
1. Разработан Научно-исследовательским институтом строительной физики РААСН, НИУПЦ "Межрегиональный институт окна" с участием ОАО "Научно-исследовательский институт эластомерных материалов и изделий".
2. Внесен Техническим комитетом по стандартизации ТК 465 "Строительство".
3. Принят Межгосударственной научно-технической комиссией по стандартизации, техническому нормированию и сертификации в строительстве (МНТКС) (Протокол N 31 от 24 мая 2007 г.).
За принятие стандарта проголосовали:
---------------------T-------------T--------------------------------------¬
¦ Краткое ¦Код страны по¦ Сокращенное наименование органа ¦
¦наименование страны ¦МК (ИСО 3166)¦ государственного управления ¦
¦ по ¦ 004-97 ¦ строительством ¦
¦МК (ИСО 3166) 004-97¦ ¦ ¦
+--------------------+-------------+--------------------------------------+
¦Армения ¦ AM ¦Министерство градостроительства ¦
¦Казахстан ¦ KZ ¦Казстройкомитет ¦
¦Киргизия ¦ KG ¦Государственное Агентство ¦
¦ ¦ ¦по архитектуре и строительству ¦
¦ ¦ ¦при Правительстве ¦
¦Молдова ¦ MD ¦Агентство строительства и развития ¦
¦ ¦ ¦территорий ¦
¦Россия ¦ RU ¦Росстрой ¦
¦Таджикистан ¦ TJ ¦Агентство по строительству и ¦
¦ ¦ ¦архитектуре при Правительстве ¦
¦ ¦ ¦Республики Таджикистан ¦
¦Украина ¦ UA ¦Министерство строительства, архитек- ¦
¦ ¦ ¦туры и жилищно-коммунального хозяйства¦
L--------------------+-------------+---------------------------------------
4. Приказом Федерального агентства по техническому регулированию и метрологии от 28 апреля 2008 г. N 93-ст межгосударственный стандарт ГОСТ 31362-2007 введен в действие в качестве национального стандарта Российской Федерации с 1 января 2009 г.
5. Введен впервые.
Информация о введении в действие (прекращении действия) настоящего стандарта публикуется в указателе "Национальные стандарты".
Информация об изменениях к настоящему стандарту публикуется в указателе (каталоге) "Национальные стандарты", а текст изменений - в информационных указателях "Национальные стандарты". В случае пересмотра или отмены настоящего стандарта соответствующая информация будет опубликована в информационном указателе "Национальные стандарты".
1. Область применения
Настоящий стандарт распространяется на уплотняющие прокладки из эластомерных материалов для оконных и дверных блоков (далее - уплотнители), монтажных соединений стеклопакетов и других светопрозрачных конструкций.
Настоящий стандарт устанавливает метод определения сопротивления эксплуатационным воздействиям, имитирующим условия эксплуатации изделий в ускоренном режиме испытаний, по изменению значений физико-механических показателей уплотнителей.
Настоящий стандарт устанавливает также порядок оценки долговечности уплотнителей и способ определения цветового отпечатка (следа), оставляемого уплотнителями на поверхности притворов оконных и дверных блоков, видимых при их эксплуатации.
Метод применяют при периодических, типовых, квалификационных и сертификационных испытаниях.
2. Нормативные ссылки
В настоящем стандарте использованы ссылки на следующие стандарты:
ГОСТ 9.024-74. Единая система защиты от коррозии и старения. Резины. Методы испытаний на стойкость к термическому старению
ГОСТ 9.026-74. Единая система защиты от коррозии и старения. Резины. Методы ускоренных испытаний на стойкость к озонному и термосветоозонному старению
ГОСТ 9.029-74. Единая система защиты от коррозии и старения. Резины. Метод испытаний на стойкость к старению при статической деформации сжатия
ГОСТ 270-75. Резина. Метод определения упругопрочностных свойств при растяжении
ГОСТ 408-78. Резина. Методы определения морозостойкости при растяжении
ГОСТ 2678-94. Материалы рулонные кровельные и гидроизоляционные. Методы испытаний
ГОСТ 23750-79. Аппараты искусственной погоды на ксеноновых излучателях. Общие технические условия
ГОСТ 30778-2001. Прокладки уплотняющие из эластомерных материалов для оконных и дверных блоков. Технические условия.
Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов на территории государств по соответствующему указателю стандартов, составленному по состоянию на 1 января текущего года, и по соответствующим информационным указателям, опубликованным в текущем году. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3. Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1. Жесткость: характеристика уплотнителя, выражаемая значением нагрузки, приложенной к испытуемому образцу при заданном значении его растяжения.
3.2. Остаточная деформация при сжатии (растяжении): характеристика уплотнителя, выражаемая отношением необратимой за время испытания деформации сжатия (растяжения) к максимальной деформации.
3.3. Характерный показатель: показатель уплотнителя, применяемый для оценки изменения его свойств в результате проводимых испытаний.
3.4. Старение эластомерного материала: совокупность физических и химических процессов, происходящих в эластомерном материале и приводящих к необратимым изменениям его свойств.
3.5. Долговечность уплотнителей: характеристика уплотнителей, определяющая их способность сохранять эксплуатационные качества в течение заданного срока, подтвержденная результатами лабораторных испытаний и выражаемая в условных годах эксплуатации.
4. Общие положения
4.1. Сущность метода определения сопротивления эксплуатационным воздействиям заключается в определении изменения значений физико-механических показателей уплотнителей в процессе циклических воздействий переменных температур, ультрафиолетового облучения, озоновой и слабоагрессивных химических сред, а также циклического или фиксированного сжатия, имитирующих эксплуатационные нагрузки в режиме ускоренных испытаний.
4.2. В качестве характерных показателей уплотнителей принимают: жесткость, гибкость на брусе с радиусом закругления 10 мм при отрицательной температуре (морозоустойчивость), морозостойкость при растяжении, относительную остаточную деформацию при сжатии (растяжении), стойкость к многократному сжатию, наличие цветового отпечатка (следа). В качестве дополнительных характеристик могут быть приняты водопоглощение и изменение линейных размеров после температурного воздействия.
5. Средства испытаний
При проведении испытаний применяют следующие аппаратуру и средства испытаний:
- при определении упругопрочностных свойств при растяжении - по ГОСТ 270;
- при термическом старении в недеформированном состоянии - по ГОСТ 9.024;
- при термосветоозонном старении - по ГОСТ 9.026;
- при определении остаточной деформации сжатия - по ГОСТ 9.029;
- при определении морозостойкости при растяжении - по ГОСТ 408;
- при определении морозоустойчивости (гибкости на брусе) и водопоглощения - по ГОСТ 2678;
- при создании климатических воздействий в аппарате искусственной погоды (АИП) с ксеноновым излучателем - по ГОСТ 23750;
- при определении показателей внешнего вида и размеров уплотнителей - по ГОСТ 30778.
АИП также должен быть укомплектован:
- кассетами или другими устройствами для закрепления образцов на барабане испытательной камеры;
- термометром с черной панелью, установленным в держателе так, чтобы его черная сторона была обращена к лампе;
- фотоинтенсиметром, обеспечивающим измерение интенсивности УФ излучения в диапазоне длин волн 280 - 400 нм с погрешностью измерения не более 15%.
Криокамера должна иметь температуру охлаждения до минус 60 °C с погрешностью в диапазоне измеряемых температур не более 2 °C.
Для определения стойкости уплотнителей к многократному и статическому сжатию применяют устройство (прибор), обеспечивающее(ий) степень сжатия уплотнителей в пределах, заданных в программе испытаний.
Допускается применение другого оборудования, обеспечивающего условия проведения испытаний и погрешность измерений в пределах, установленных в настоящем стандарте.
