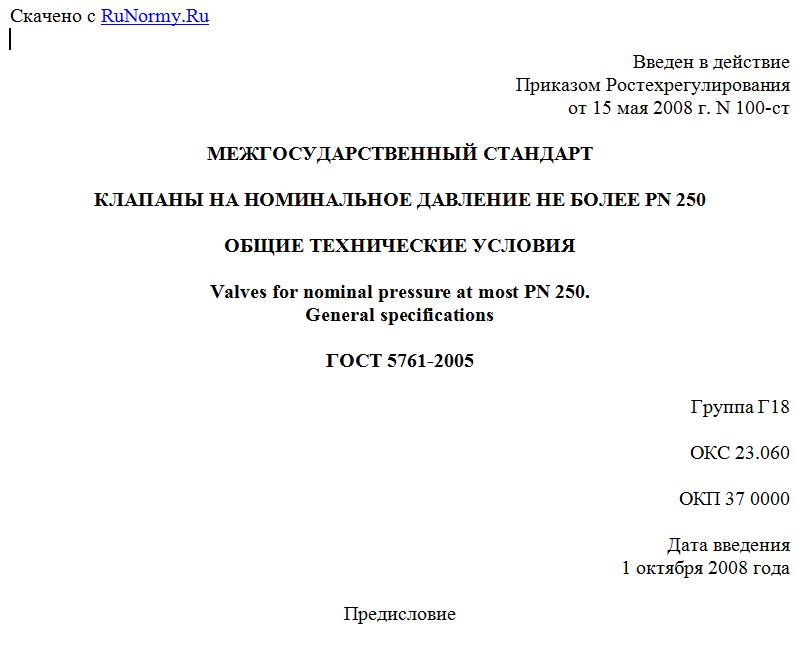

Введен в действие
Приказом Ростехрегулирования
от 15 мая 2008 г. N 100-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
КЛАПАНЫ НА НОМИНАЛЬНОЕ ДАВЛЕНИЕ НЕ БОЛЕЕ PN 250
ОБЩИЕ ТЕХНИЧЕСКИЕ УСЛОВИЯ
Valves for nominal pressure at most PN 250.
General specifications
ГОСТ 5761-2005
Группа Г18
ОКС 23.060
ОКП 37 0000
Дата введения
1 октября 2008 года
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-97 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Порядок разработки, принятия, применения, обновления и отмены".
Сведения о стандарте
1. Разработан закрытым акционерным обществом "Научно-производственная фирма "Центральное конструкторское бюро арматуростроения" (ЗАО "НПФ "ЦКБА"), Техническим комитетом по стандартизации ТК 259 "Трубопроводная арматура и сильфоны".
2. Внесен Федеральным агентством по техническому регулированию и метрологии Российской Федерации.
3. Принят Межгосударственным советом по стандартизации, метрологии и сертификации по переписке (Протокол N 21 от 21 сентября 2005 г.).
За принятие проголосовали:
---------------------T--------------------T-------------------------------¬
¦Краткое наименование¦ Код страны по ¦ Сокращенное наименование ¦
¦ страны по ¦МК (ИСО 3166) 004-97¦ национального органа ¦
¦МК (ИСО 3166) 004-97¦ ¦ по стандартизации ¦
+--------------------+--------------------+-------------------------------+
¦Азербайджан ¦ AZ ¦Азстандарт ¦
¦Армения ¦ AM ¦Министерство торговли и ¦
¦ ¦ ¦экономического развития ¦
¦ ¦ ¦Республики Армения ¦
¦Беларусь ¦ BY ¦Госстандарт Республики ¦
¦ ¦ ¦Беларусь ¦
¦Грузия ¦ GE ¦Грузстандарт ¦
¦Казахстан ¦ KZ ¦Госстандарт Республики ¦
¦ ¦ ¦Казахстан ¦
¦Кыргызстан ¦ KG ¦Национальный институт ¦
¦ ¦ ¦стандартов и метрологии ¦
¦ ¦ ¦Кыргызской Республики ¦
¦Молдова ¦ MD ¦Молдова-Стандарт ¦
¦Российская Федерация¦ RU ¦Федеральное агентство по ¦
¦ ¦ ¦техническому регулированию ¦
¦ ¦ ¦и метрологии ¦
¦Таджикистан ¦ TJ ¦Таджикстандарт ¦
¦Туркменистан ¦ TM ¦Главгосслужба ¦
¦ ¦ ¦"Туркменстандартлары" ¦
¦Узбекистан ¦ UZ ¦Агентство "Узстандарт" ¦
¦Украина ¦ UA ¦Госпотребстандарт Украины ¦
L--------------------+--------------------+--------------------------------
4. Приказом Федерального агентства по техническому регулированию и метрологии от 15 мая 2008 г. N 100-ст межгосударственный стандарт ГОСТ 5761-2005 введен в действие в качестве национального стандарта Российской Федерации с 1 октября 2008 г.
5. Взамен ГОСТ 5761-74.
Информация о введении в действие (прекращении действия) настоящего стандарта публикуется в указателе "Национальные стандарты".
Информация об изменениях к настоящему стандарту публикуется в указателе (каталоге) "Национальные стандарты", а текст изменений - в информационных указателях "Национальные стандарты". В случае пересмотра или отмены настоящего стандарта соответствующая информация будет опубликована в информационном указателе "Национальные стандарты".
1. Область применения
Настоящий стандарт распространяется на клапаны общепромышленного назначения на номинальное давление не более PN 250 и температуру рабочей среды от 173 К (-100 °C) до 723 К (450 °C), предназначенные для работы на жидких и газообразных средах:
- запорные номинальных диаметров от DN 6 до DN 600 ручные и с управлением электро-, пневмо- и гидроприводом, а также приводом с дистанционным управлением;
- регулирующие номинальных диаметров от DN 6 до DN 300 ручные, а также ручные с дистанционным управлением.
Стандарт не распространяется на клапаны специальные, регулирующие многоступенчатые, диафрагмовые, шланговые, криогенные, неметаллические и для вакуума ниже 0,133 Па (10 мм рт. ст.).
Стандарт может быть использован для сертификации в соответствии с национальной системой сертификации.
Обязательные требования к качеству продукции изложены в разделах 5 - 9 и 11.
Стандарт распространяется на арматуру, разработанную до внедрения ГОСТ 28338 и ГОСТ 24856 и в наименовании которой применен термин "вентили".
2. Нормативные ссылки
В настоящем стандарте использованы ссылки на следующие стандарты:
ГОСТ 2.601-2006. Единая система конструкторской документации. Эксплуатационные документы
ГОСТ 2.602-95. Единая система конструкторской документации. Ремонтные документы
ГОСТ 8.002-86 <1>. Государственная система обеспечения единства измерений. Государственный надзор и ведомственный контроль за средствами измерений. Основные положения
--------------------------------
<1> В Российской Федерации действуют ПР 50.2.002-94.
ГОСТ 9.014-78. Единая система защиты от коррозии и старения материалов и изделий. Временная противокоррозионная защита изделий. Общие требования
ГОСТ 9.302-88. Единая система защиты от коррозии и старения материалов и изделий. Покрытия металлические и неметаллические неорганические. Методы контроля
ГОСТ 12.1.007-76. Система стандартов безопасности труда. Вредные вещества. Классификация и общие требования безопасности
ГОСТ 12.2.063-81. Система стандартов безопасности труда. Арматура промышленная трубопроводная. Общие требования безопасности
ГОСТ 15.001-88 <2>. Система разработки и постановки продукции на производство. Продукция производственно-технического назначения
--------------------------------
<2> В Российской Федерации действует ГОСТ Р 15.201-2000.
ГОСТ 27.002-89. Надежность в технике. Основные понятия. Термины и определения
ГОСТ 27.003-90. Надежность в технике. Состав и общие правила задания требований по надежности
ГОСТ 356-80. Арматура и детали трубопроводов. Давления условные пробные и рабочие. Ряды
ГОСТ 2789-73. Шероховатость поверхности. Параметры и характеристики
ГОСТ 2822-78. Концы цапковые и штуцерные судовой арматуры и соединительных частей трубопроводов. Основные параметры, размеры и технические требования
ГОСТ 2874-82 <1>. Вода питьевая. Гигиенические требования и контроль за качеством
--------------------------------
<1> В Российской Федерации действует ГОСТ Р 51232-98.
ГОСТ 2991-85. Ящики дощатые неразборные для грузов массой до 500 кг. Общие технические условия
ГОСТ 3242-79. Соединения сварные. Методы контроля качества
ГОСТ 3326-86. Клапаны запорные, клапаны и затворы обратные. Строительные длины
ГОСТ 4666-75 <2>. Арматура трубопроводная. Маркировка и отличительная окраска
--------------------------------
<2> В Российской Федерации действует также ГОСТ Р 52760-2007.
ГОСТ 5890-78. Соединения труб штуцерно-торцовые. Технические условия
ГОСТ 6527-68. Концы муфтовые с трубной цилиндрической резьбой. Размеры
ГОСТ 7505-89. Поковки стальные штампованные. Допуски, припуски и кузнечные напуски
ГОСТ 8032-84. Предпочтительные числа и ряды предпочтительных чисел
ГОСТ 8479-70. Поковки из конструкционной углеродистой и легированной стали. Общие технические условия
ГОСТ 8908-81. Основные нормы взаимозаменяемости. Нормальные углы и допуски углов
ГОСТ 9012-59 (ИСО 410-82, ИСО 6506-81). Металлы. Методы измерения твердости по Бринеллю
ГОСТ 9013-59 (ИСО 6508-86). Металлы. Методы измерения твердости по Роквеллу
ГОСТ 9142-90. Ящики из гофрированного картона. Общие технические условия
ГОСТ 9150-2002 (ИСО 68-1-98). Основные нормы взаимозаменяемости. Резьба метрическая. Профиль
ГОСТ 9399-81. Фланцы стальные резьбовые на 20 - 100 МПа (200 - 1000 кгс/см2). Технические условия
ГОСТ 9544-2005. Арматура трубопроводная запорная. Классы и нормы герметичности затворов
ГОСТ 10198-91. Ящики деревянные для грузов массой св. 200 до 20000 кг. Общие технические условия
ГОСТ 10549-80. Выход резьбы. Сбеги, недорезы, проточки и фаски
ГОСТ 12815-80. Фланцы арматуры, соединительных частей и трубопроводов на от 0,1 до 20,0 МПа (от 1 до 200 кгс/см2). Типы. Присоединительные размеры и размеры уплотнительных поверхностей
