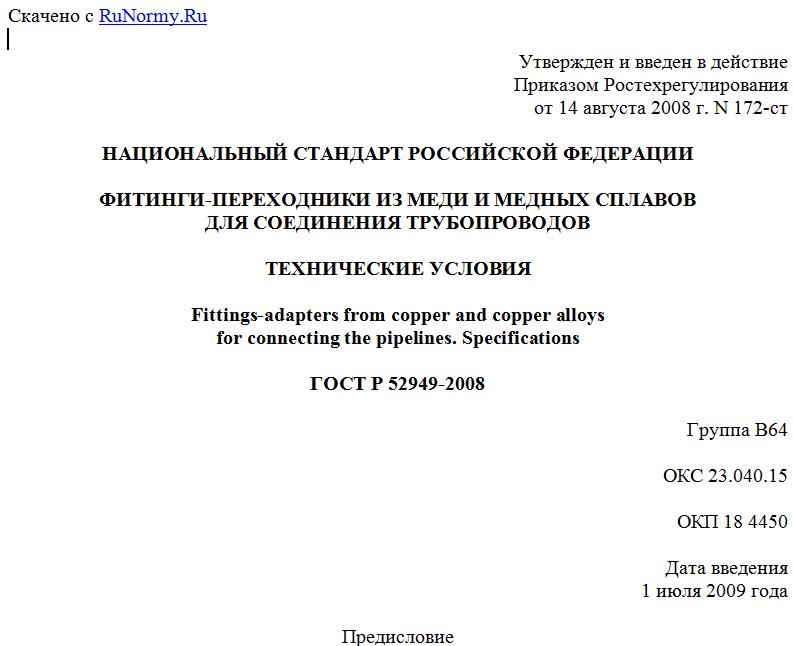

Утвержден и введен в действие
Приказом Ростехрегулирования
от 14 августа 2008 г. N 172-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФИТИНГИ-ПЕРЕХОДНИКИ ИЗ МЕДИ И МЕДНЫХ СПЛАВОВ
ДЛЯ СОЕДИНЕНИЯ ТРУБОПРОВОДОВ
ТЕХНИЧЕСКИЕ УСЛОВИЯ
Fittings-adapters from copper and copper alloys
for connecting the pipelines. Specifications
ГОСТ Р 52949-2008
Группа В64
ОКС 23.040.15
ОКП 18 4450
Дата введения
1 июля 2009 года
Предисловие
Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. N 184-ФЗ "О техническом регулировании", а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 "Стандартизация в Российской Федерации. Основные положения".
Сведения о стандарте
1. Разработан Техническим комитетом по стандартизации ТК 106 "Цветметпрокат", Научно-исследовательским, проектным и конструкторским институтом сплавов и обработки цветных металлов "Открытое акционерное общество "Институт Цветметобработка".
2. Внесен Техническим комитетом по стандартизации ТК 106 "Цветметпрокат".
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 14 августа 2008 г. N 172-ст.
4. Настоящий стандарт разработан с учетом основных нормативных положений регионального стандарта ЕН 1254-4:1998 "Медь и медные сплавы. Фитинги. Часть 4. Фитинги, присоединяемые комбинацией капиллярной пайки твердым или мягким припоем или обжатия с другими типами соединений (EN 1254-4:1998 "Copper and copper alloys - Plumbing fittings - Part 4: Fittings combining other end connections with capillary or compression ends", NEQ).
5. Введен впервые.
Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячно издаваемых информационных указателях "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.
1. Область применения
Настоящий стандарт распространяется на фитинги-переходники из меди и медных сплавов с разными концами: для пайки или прессования с одной стороны и резьбовыми - с другой, предназначенные для соединения медных труб, изготовленных по ГОСТ Р 52318, и устанавливает требования к фитингам-переходникам, используемым в системах: питьевого водоснабжения, холодного и горячего водоснабжения, водяного (парового) отопления, нагревательных и охлаждающих, канализации, водоочистных сооружений и газоснабжения.
Стандарт устанавливает резьбовые соединения концов фитингов, типы и размеры резьбы.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ Р 52318-2005. Трубы медные круглого сечения для воды и газа. Технические условия
ГОСТ Р 52922-2008. Фитинги из меди и медных сплавов для соединения медных труб способом капиллярной пайки. Технические условия
ГОСТ Р 52948-2008. Фитинги из меди и медных сплавов для соединения медных труб способом прессования. Технические условия
ГОСТ 2533-88. Калибры для трубной цилиндрической резьбы. Допуски
ГОСТ 6211-81. Основные нормы взаимозаменяемости. Резьба трубная коническая
ГОСТ 6357-81. Основные нормы взаимозаменяемости. Резьба трубная цилиндрическая
ГОСТ 7157-79. Калибры для трубной конической резьбы. Типы. Основные размеры и допуски
ГОСТ 24939-81. Калибры для цилиндрических резьб. Виды.
Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодно издаваемому информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по соответствующим ежемесячно издаваемым информационным указателям, опубликованным в текущем году. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3. Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1. Фитинг: устройство в трубопроводной системе, предназначенное для соединения труб между собой или с другими компонентами этой системы.
3.2. Резьбовое соединение: соединение, которое обеспечивает разъединение системы без нарушения других секций трубы.
Резьбовое соединение может быть: сфера в конус, конус в конус или конус в радиус или в плоскую поверхность с уплотнителем.
Составные части резьбового соединения должны быть только от одного конкретного производителя.
4. Технические требования
4.1. Материалы, технические требования, методы контроля и испытаний, правила приемки, маркировка, упаковка, транспортирование и хранение должны соответствовать требованиям для фитингов-переходников:
- с концом для капиллярной пайки по ГОСТ Р 52922;
- с концом для прессования по ГОСТ Р 52948.
4.2. Резьбовое соединение при сборке должно выдерживать максимальное эксплуатационное давление для соответствующего конца трубы. При разъединении и повторном присоединении резьбовое соединение должно выдерживать максимальное эксплуатационное давление.
4.3. При монтаже трубопровода должны быть применены внутреннее и наружное цилиндрические и наружное коническое резьбовые соединения.
4.4. Внутреннее цилиндрическое резьбовое соединение приведено на рисунках 1 и 2.
Рисунок 1. Внутреннее цилиндрическое
резьбовое соединение с резьбой по ГОСТ 6357
Рисунок 2. Внутреннее цилиндрическое
резьбовое соединение с резьбой по ГОСТ 6357
Размеры внутренней цилиндрической резьбы должны соответствовать указанным в таблицах 1 и 2.
Таблица 1
Размеры внутренней цилиндрической резьбы
по ГОСТ 6357
В миллиметрах
-----------T-----------T-------------T---------T--------T--------T--------¬
¦Обозначе- ¦ Длина ¦ Диаметр ¦ Диаметр ¦ Фаска ¦Диаметр ¦ Длина ¦
¦ние резьбы¦внутреннего¦прессованного¦ литого ¦ E <1>, ¦ торца ¦ резьбы ¦
¦A ¦ участка ¦ фитинга ¦ фитинга ¦не более¦фитинга ¦ G, ¦
¦ ¦ фитинга ¦ или прутка ¦из латуни¦ ¦ F, ¦не менее¦
¦ ¦под резьбу ¦из латуни D, ¦ D, ¦ ¦не менее¦ ¦
¦ ¦B, не менее¦ не менее ¦не менее ¦ ¦ ¦ ¦
+----------+-----------+-------------+---------+--------+--------+--------+
¦ Rp 1/8 ¦ 7,4 ¦ 11,6 ¦ 11,8 ¦ 0,9 ¦ 14,3 ¦ 4,5 ¦
+----------+-----------+-------------+---------+--------+--------+--------+
¦ Rp 1/4 ¦ 11,0 ¦ 15,2 ¦ 15,4 ¦ 1,3 ¦ 18,2 ¦ 7,0 ¦
+----------+-----------+-------------+---------+--------+--------+--------+
¦ Rp 3/8 ¦ 11,4 ¦ 19,1 ¦ 19,1 ¦ 1,3 ¦ 22,0 ¦ 7,0 ¦
+----------+-----------+-------------+---------+--------+--------+--------+
¦ Rp 1/2 ¦ 15,0 ¦ 23,8 ¦ 23,8 ¦ 1,8 ¦ 26,7 ¦ 9,0 ¦
+----------+-----------+-------------+---------+--------+--------+--------+
¦ Rp 3/4 ¦ 16,3 ¦ 29,3 ¦ 29,7 ¦ 1,8 ¦ 33,5 ¦ 10,0 ¦
+----------+-----------+-------------+---------+--------+--------+--------+
¦ Rp 1 ¦ 19,1 ¦ 36,3 ¦ 36,9 ¦ 2,3 ¦ 40,9 ¦ 11,5 ¦
+----------+-----------+-------------+---------+--------+--------+--------+
¦ Rp 1 1/4 ¦ 21,4 ¦ 45,6 ¦ 46,2 ¦ 2,3 ¦ 49,0 ¦ 13,5 ¦
+----------+-----------+-------------+---------+--------+--------+--------+
¦ Rp 1 1/2 ¦ 21,4 ¦ 51,4 ¦ 52,0 ¦ 2,3 ¦ 56,6 ¦ 13,5 ¦
+----------+-----------+-------------+---------+--------+--------+--------+
¦ Rp 2 ¦ 25,7 ¦ 63,7 ¦ 64,3 ¦ 2,3 ¦ 69,4 ¦ 17,0 ¦
+----------+-----------+-------------+---------+--------+--------+--------+
¦ Rp 2 1/2 ¦ 30,2 ¦ 80,4 ¦ 80,8 ¦ 2,3 ¦ 86,2 ¦ 18,5 ¦
+----------+-----------+-------------+---------+--------+--------+--------+
¦ Rp 3 ¦ 33,3 ¦ 93,5 ¦ 94,0 ¦ 2,3 ¦ 98,0 ¦ 21,0 ¦
+----------+-----------+-------------+---------+--------+--------+--------+
