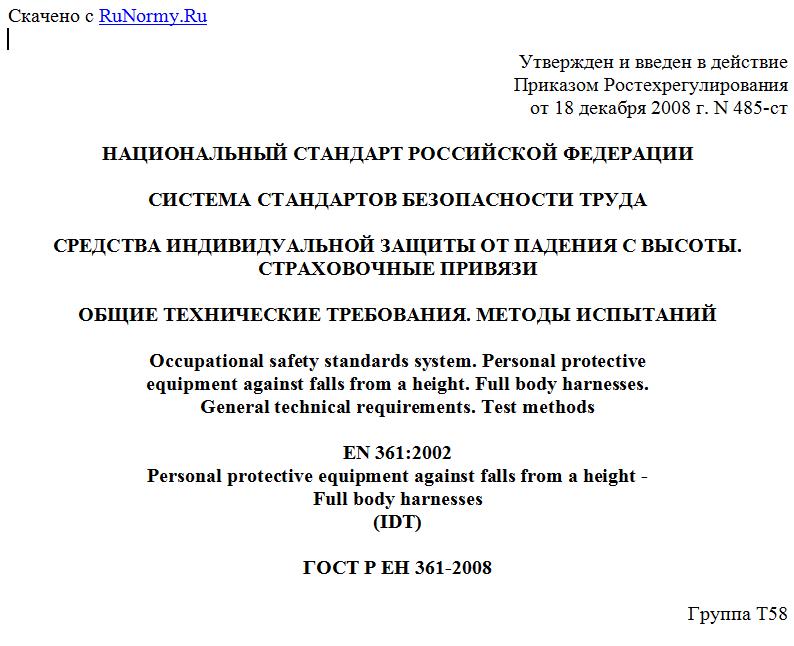

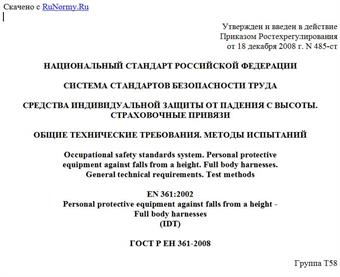

Утвержден и введен в действие
Приказом Ростехрегулирования
от 18 декабря 2008 г. N 485-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
СИСТЕМА СТАНДАРТОВ БЕЗОПАСНОСТИ ТРУДА
СРЕДСТВА ИНДИВИДУАЛЬНОЙ ЗАЩИТЫ ОТ ПАДЕНИЯ С ВЫСОТЫ.
СТРАХОВОЧНЫЕ ПРИВЯЗИ
ОБЩИЕ ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ. МЕТОДЫ ИСПЫТАНИЙ
Occupational safety standards system. Personal protective
equipment against falls from a height. Full body harnesses.
General technical requirements. Test methods
EN 361:2002
Personal protective equipment against falls from a height -
Full body harnesses
(IDT)
ГОСТ Р ЕН 361-2008
Группа Т58
ОКС 13.340.99;
ОКП 87 8680
Дата введения
1 июля 2009 года
Предисловие
Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. N 184-ФЗ "О техническом регулировании", а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 "Стандартизация в Российской Федерации. Основные положения".
Сведения о стандарте
1. Подготовлен рабочей группой подкомитета ПК 7 Технического комитета по стандартизации средств индивидуальной защиты ТК 320 "СИЗ" на основе собственного аутентичного перевода стандарта, указанного в пункте 4.
2. Внесен Техническим комитетом по стандартизации средств индивидуальной защиты ТК 320 "СИЗ".
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 18 декабря 2008 г. N 485-ст.
4. Настоящий стандарт идентичен европейскому стандарту ЕН 361:2002 "Индивидуальные средства защиты от падения с высоты. Система ремней безопасности для всего тела" (EN 361:2002 "Personal protective equipment against falls from a height - Full body harnesses").
При применении настоящего стандарта рекомендуется использовать вместо ссылочных европейских стандартов соответствующие им национальные стандарты Российской Федерации, сведения о которых приведены в дополнительном Приложении Б.
Наименование настоящего стандарта изменено относительно европейского стандарта для приведения в соответствие с ГОСТ Р 1.5-2004 (пункт 3.5).
5. Взамен ГОСТ Р 12.4.224-99.
Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячно издаваемых информационных указателях "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.
1. Область применения
Настоящий стандарт устанавливает требования, методы испытаний, маркировку, информацию, предоставляемую изготовителем, и упаковку страховочной привязи. Другие типы привязей, описанные в других европейских стандартах, например ЕН 358, ЕН 813 или ЕН 1497 [1], могут быть встроены в страховочную привязь. Страховочные системы описаны в ЕН 363.
2. Нормативные ссылки
В настоящем стандарте использованы датированные и недатированные ссылки на европейские стандарты. При датированных ссылках последующие редакции международных стандартов или изменений к ним действительны для настоящего стандарта только после введения изменений к настоящему стандарту или путем подготовки новой редакции настоящего стандарта. При недатированных ссылках действительно последнее издание приведенного стандарта (включая изменения).
ЕН 358. Привязи для удержания и позиционирования на рабочем месте и стропы для рабочего позиционирования
ЕН 362:1992. Индивидуальные средства защиты от падения с высоты. Соединительные элементы
ЕН 363:2002. Индивидуальные средства защиты от падения с высоты. Страховочные системы
ЕН 364:1992. Индивидуальные средства защиты от падения с высоты. Методы испытаний
ЕН 365:1992. Индивидуальные средства защиты от падения с высоты. Общие требования к инструкциям по эксплуатации и маркировке
ЕН 813. Индивидуальные средства защиты от падения с высоты. Ремни безопасности для положения сидя
ЕН 892. Снаряжение для альпинистов. Подъемные канаты. Требования техники безопасности и методы испытаний.
3. Определения
В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1. Страховочная привязь (full body harness): компонент страховочной системы для охвата тела с целью предотвращения от падения.
Примечание. Страховочная привязь может включать в себя соединительные стропы, фитинги, пряжки и другие элементы, закрепленные соответствующим образом для поддержки всего тела человека и для удержания тела во время падения и после остановки падения.
[ЕН 363:2002]
3.2. Основные и вспомогательные лямки (primary straps/secondary straps): основные лямки - это лямки страховочной привязи, которые поддерживают тело или оказывают на него давление во время падения и после него; все остальные лямки - вспомогательные.
3.3. Элемент крепления (attachment element): специфическая соединительная точка для компонентов или подсистем.
4. Общие технические требования
4.1. Конструкция и эргономика
Общие требования к конструкции и эргономике - по ЕН 363 (подраздел 4.1).
4.2. Материалы и конструкция
Тканая лента и швейные нитки страховочной привязи должны быть изготовлены из однородного волокна или многоволоконных синтетических волокон, подходящих для их планируемого использования.
Прочность на разрыв синтетического волокна - не менее 0,6 Н/текс.
Нитки, используемые для сшивания, должны быть физически совместимы с тканью, а качество должно быть совместимо с качеством ткани. Они должны, однако, иметь другой цвет или контрастный оттенок для того, чтобы обеспечивать визуальный контроль.
Страховочная привязь должна включать в себя лямки или подобные элементы, которые размещены в зоне таза и на плечах (см. рисунки 1 и 2). Страховочная привязь должна быть подогнана к телу по размерам, для чего могут быть предусмотрены средства регулирования.
1 - наплечная лямка; 2 - вспомогательная лямка; 3 - ремень,
используемый в положении сидя; 4 - набедренный ремень;
5 - спинная опора для рабочего позиционирования;
6 - регулировочный элемент; 7 - элемент крепления
для останова падения; 8 - пряжка;
9 - элемент крепления для рабочего позиционирования;
a - маркировка, см. раздел 6;
b - маркировка заглавной буквой "А"
Рисунок 1. Пример страховочной привязи со спинным элементом
крепления для останова падения и элементами крепления
для рабочего позиционирования
1 - наплечная лямка; 2 - передний элемент крепления;
3 - набедренная лямка (основная лямка);
4 - элемент регулирования; 5 - спинной элемент крепления;
6 - пряжка
a - маркировка, см. раздел 6;
b - маркировка заглавной буквой "А"
Рисунок 2. Пример страховочной привязи с передним
и спинным элементами крепления для останова падения
Лямки не должны менять положение и ослабляться сами по себе.
Ширина основных лямок должна быть не менее 40 мм, а вспомогательных лямок - не менее 20 мм.
Во время статического испытания по 5.1 должно быть визуально подтверждено, что те лямки, которые поддерживают манекен или оказывают давление на тело человека, являются основными лямками.
Элементы крепления для остановки падения допускается размещать так, чтобы во время использования страховочной привязи они располагались над центром тяжести, впереди на груди и/или сзади на спине, и/или на обоих плечах пользователя.
Страховочную привязь допускается встраивать в одежду. Должно быть возможным проведение визуальной проверки всей страховочной привязи, даже если страховочная привязь встроена в одежду.
Все крепежные пряжки (т.е. пряжки, отличные от используемых для регулировки и подгонки) должны быть сконструированы таким образом, чтобы их можно было застегнуть только одним правильным способом или чтобы все возможные способы их застегивания соответствовали требованиям прочности и работоспособности.
Металлическая фурнитура должна соответствовать требованиям антикоррозионной защиты в соответствии с ЕН 362 (подраздел 4.4).
4.3. Статическая прочность
