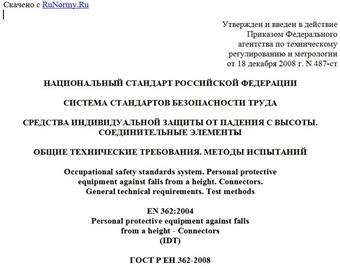

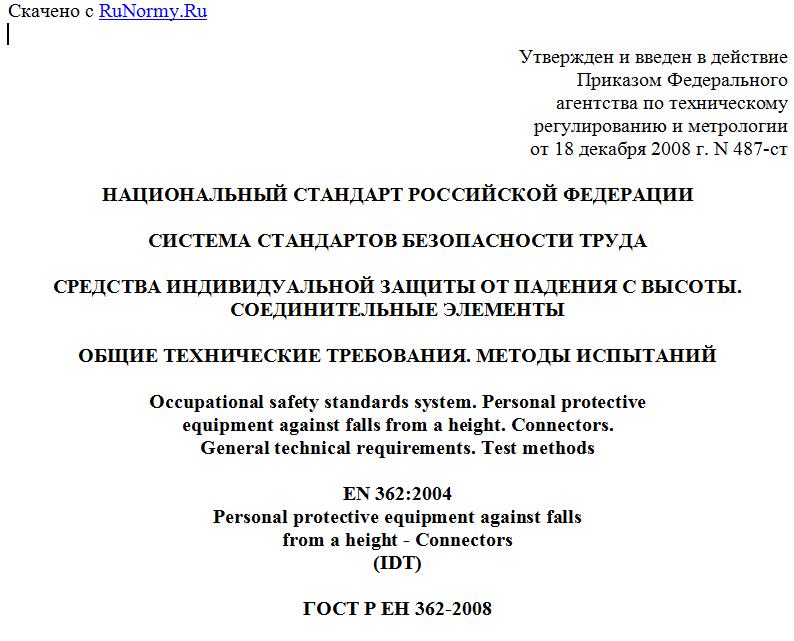

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 18 декабря 2008 г. N 487-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
СИСТЕМА СТАНДАРТОВ БЕЗОПАСНОСТИ ТРУДА
СРЕДСТВА ИНДИВИДУАЛЬНОЙ ЗАЩИТЫ ОТ ПАДЕНИЯ С ВЫСОТЫ.
СОЕДИНИТЕЛЬНЫЕ ЭЛЕМЕНТЫ
ОБЩИЕ ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ. МЕТОДЫ ИСПЫТАНИЙ
Occupational safety standards system. Personal protective
equipment against falls from a height. Connectors.
General technical requirements. Test methods
EN 362:2004
Personal protective equipment against falls
from a height - Connectors
(IDT)
ГОСТ Р ЕН 362-2008
Группа Т58
ОКС 13.340.99;
ОКП 87 8680
Дата введения
1 июля 2009 года
Предисловие
Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. N 184-ФЗ "О техническом регулировании", а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 "Стандартизация в Российской Федерации. Основные положения".
Сведения о стандарте
1. Подготовлен рабочей группой подкомитета ПК 7 Технического комитета по стандартизации средств индивидуальной защиты ТК 320 "СИЗ" на основе собственного аутентичного перевода стандарта, указанного в пункте 4.
2. Внесен Техническим комитетом по стандартизации средств индивидуальной защиты ТК 320 "СИЗ".
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 18 декабря 2008 г. N 487-ст.
4. Настоящий стандарт идентичен европейскому стандарту ЕН 362:2004 "Индивидуальные средства защиты от падения с высоты. Соединительные элементы" (EN 362:2004 "Personal protective equipment against falls from a height - Connectors").
При применении настоящего стандарта рекомендуется использовать вместо ссылочных европейских стандартов соответствующие им национальные стандарты Российской Федерации, сведения о которых приведены в дополнительном Приложении Б.
Наименование настоящего стандарта изменено относительно европейского стандарта для приведения в соответствие с ГОСТ Р 1.5-2004 (пункт 3.5).
5. Взамен ГОСТ Р 12.4.225-99.
Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячно издаваемых информационных указателях "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.
1. Область применения
Настоящий стандарт устанавливает общие технические требования, методы испытаний, маркировку и информацию, предоставляемую изготовителем для соединительных элементов. Соединительные элементы, соответствующие настоящему стандарту, используют как соединительные элементы в системах индивидуальной защиты, т.е. в страховочных системах останова падения, рабочего позиционирования, веревочного доступа, системах удержания и спасения.
2. Нормативные ссылки
В настоящем стандарте использованы датированные и недатированные ссылки на международные и европейские стандарты. При датированных ссылках последующие редакции международных и европейских стандартов или изменения к ним действительны для настоящего стандарта только после введения изменений к настоящему стандарту или путем подготовки новой редакции настоящего стандарта. При недатированных ссылках действительно последнее издание приведенного стандарта (включая изменения).
ЕН 363:2002. Индивидуальные средства защиты от падения с высоты. Страховочные системы
ЕН 364:1992. Индивидуальные средства защиты от падения с высоты. Методы испытаний
ЕН 365. Индивидуальные средства защиты от падения с высоты. Основные требования к инструкции по применению, обслуживанию, ремонту, маркировке и упаковке
ЕН 20139:1992. Текстиль. Стандартные атмосферные условия для кондиционирования и испытаний (ИСО 139:1973)
ИСО 9227. Испытания на коррозию в искусственной атмосфере. Испытания в соляном тумане.
3. Термины и определения
В настоящем стандарте применены термины по ЕН 363 и следующие термины с соответствующими определениями:
3.1. Соединительный элемент (connector): открывающееся устройство для соединения компонентов, которое позволяет пользователю присоединять систему для того, чтобы связать себя прямо или косвенно с анкером.
Примечание. Допускается вместо термина "соединительный элемент" применять термин "карабин".
3.2. Соединительный элемент с самозакрывающимся запорным элементом (self-closing connector): самозакрывающийся соединительный элемент.
3.3. Базовый соединительный элемент (класс B) [basic connector (class B)]: самозакрывающийся соединительный элемент, предназначенный для использования в качестве компонента (см. рисунок 1).
Рисунок 1. Пример базового соединительного элемента
(класс B)
3.4. Универсальный соединительный элемент (класс M) (multi-use connector [class M]): базовый или винтовой связующий соединительный элемент, предназначенный для использования в качестве компонента, который может быть нагружен по большой и малой осям.
3.5. Конечный соединительный элемент (класс T) (termination connector [class T]): самозакрывающийся соединительный элемент, предназначенный для установки в качестве элемента подсистемы таким образом, чтобы нагрузка прикладывалась в предопределенном направлении (см. рисунок 2).
Рисунок 2. Пример конечных соединительных элементов
(класс T)
3.6. Анкерный соединительный элемент (класс A) (anchor connector [class A]): соединительный элемент, закрывающийся автоматически и предназначенный в качестве компонента для прямой связи со специальным типом анкера (см. рисунок 3).
Примечание. Примеры типов анкеров: рым-болт, труба или брус.
Рисунок 3. Пример анкерных соединительных элементов
(класс A)
3.7. Завинчивающийся соединительный элемент (класс Q) (screwlink connector [class Q]): соединительный элемент, предназначенный только для длительного или постоянного соединения, который закрывается винтовым запорным элементом.
Примечание. Запорный элемент является деталью соединительного элемента, несущей нагрузку, если он полностью завинчен вверх (см. рисунок 4).
Рисунок 4. Пример соединительного элемента
с резьбовым замыканием (класс Q)
3.8. Запорный элемент (gate): часть соединительного элемента, которая может быть сдвинута для его открывания.
Примечание. Запорный элемент, например, может двигаться, поворачиваясь вокруг шарнира (шарнирный запорный элемент), или скользить (скользящий запорный элемент) или быть с винтовым движением (винтовой запорный элемент).
3.9. Самозапирающийся запорный элемент (self-closing gate): запорный элемент, который движется автоматически в закрытое положение, когда освобожден из любого открытого положения.
3.10. Самофиксирующийся запорный элемент (self-locking gate): самозакрывающийся запорный элемент с функцией автоматического фиксирования.
3.11. Запорный элемент с ручным запиранием (manual-locking gate): самозакрывающийся запорный элемент с ручной фиксацией закрытого положения.
3.12. Фиксатор закрытого положения запорного элемента (gate-locking feature): механизм, который не допускает самопроизвольно открыться запорному механизму.
Примечание. Этот механизм может работать автоматически (в закрытом положении) или управляться вручную.
3.13. Раскрытие запорного механизма (gate opening): максимальный зазор для прохода элемента или компонента в соединительный элемент, который обеспечивает правильное функционирование фиксации запорного механизма (см. рисунок 5).
а - зазор
