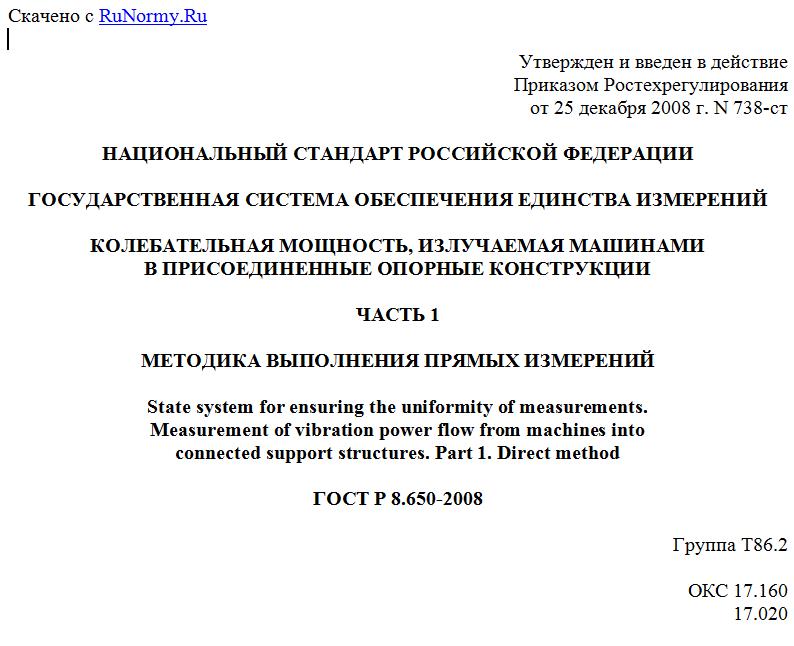

НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

ГОСУДАРСТВЕННАЯ СИСТЕМА ОБЕСПЕЧЕНИЯ ЕДИНСТВА ИЗМЕРЕНИЙ

КОЛЕБАТЕЛЬНАЯ МОЩНОСТЬ, ИЗЛУЧАЕМАЯ МАШИНАМИ
В ПРИСОЕДИНЕННЫЕ ОПОРНЫЕ КОНСТРУКЦИИ

ЧАСТЬ 1

МЕТОДИКА ВЫПОЛНЕНИЯ ПРЯМЫХ ИЗМЕРЕНИЙ

State system for ensuring the uniformity of measurements.
Measurement of vibration power flow from machines into
connected support structures. Part 1. Direct method

ГОСТ Р 8.650-2008

Группа Т86.2

ОКС 17.160
17.020

Дата введения
1 января 2010 года

Предисловие

Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. N 184-ФЗ "О техническом регулировании", а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 "Стандартизация в Российской Федерации. Основные положения".

Сведения о стандарте

1. Разработан Федеральным государственным унитарным предприятием "Всероссийский научно-исследовательский институт метрологии им. Д.И. Менделеева" (ФГУП "ВНИИМ им. Д.И. Менделеева") Федерального агентства по техническому регулированию и метрологии и Федеральным государственным унитарным предприятием Государственным научным центром Российской Федерации "Центральный научно-исследовательский институт им. академика А.Н. Крылова" (ФГУП "ЦНИИ им. академика А.Н. Крылова").
2. Внесен Управлением метрологии Федерального агентства по техническому регулированию и метрологии.
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 25 декабря 2008 г. N 738-ст.
4. Введен впервые.

Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячно издаваемых информационных указателях "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.

1. Область применения

1.1. Настоящий стандарт устанавливает методику выполнения прямых измерений (далее - методика измерений) колебательной мощности, излучаемой механизмами, установками, оборудованием, трубопроводами (далее - машины) в присоединенные опорные конструкции (далее - фундаменты) через болтовые соединения, связывающие машины с фундаментами при стационарном случайном вибрационном процессе.
1.2. Настоящий стандарт не распространяется на методику измерений колебательной мощности, излучаемой машинами при их фланцевом креплении к фундаментам.

2. Нормативные ссылки

В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ 12.2.007.0-75. Система стандартов безопасности труда. Изделия электротехнические. Общие требования безопасности
ГОСТ ИСО 5348-2002. Вибрация и удар. Механическое крепление акселерометров
ГОСТ 16819-71. Приборы виброизмерительные. Термины и определения
ГОСТ 24346-80. Вибрация. Термины и определения
ГОСТ 24347-80. Вибрация. Обозначения и единицы величин.
Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодно издаваемому информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по соответствующим ежемесячно издаваемым информационным указателям, опубликованным в текущем году. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.

3. Термины, определения и обозначения

В настоящем стандарте применены термины по ГОСТ 16819, ГОСТ 24346, ГОСТ 24347, рекомендациям по метрологии [1], а также следующие термины с соответствующими определениями и обозначениями:
3.1. Метод прямых измерений: метод измерений колебательной мощности, излучаемой машинами, в соответствии с которым колебательную мощность определяют по результатам измерений реальной части взаимного спектра электрических сигналов, поступающих с датчиков силы и скорости вибрации.
3.2. Линейность: свойство виброизолятора, проявляющееся в случае, когда его динамическое поведение удовлетворяет принципу суперпозиции.
3.3. Вектор вибрационной скорости q: вектор, содержащий три линейные составляющие вибрационной скорости, направленные вдоль координатных осей x, y и z.
3.4. Линейные составляющие скорости вибрации : линейные (поступательные) составляющие (i = 1, 2, 3) скорости вибрации, направленные вдоль координатных осей x, y и z соответственно.
3.5. Составляющие ускорения вибрации : линейные (поступательные) составляющие (i = 1, 2, 3) ускорения вибрации, направленные вдоль координатных осей x, y и z соответственно.
3.6. Вектор скорости вибрации в n-й точке : вектор в n-й точке (матрица - столбец), содержащий три линейные составляющие скорости вибрации, направленные вдоль координатных осей x, y и z соответственно.
3.7. Составляющие скорости вибрации в точке : линейные составляющие (i = 1, 2, 3) скорости вибрации n-го болтового соединения.
3.8. Составляющие ускорения вибрации в точке : линейные составляющие (i = 1, 2, 3) ускорения вибрации n-го болтового соединения.
3.9. Составляющие скорости вибрации , : составляющие скорости вибрации машины и фундамента в месте крепления n-го болтового соединения.
3.10. Составляющие ускорения вибрации , : составляющие ускорения вибрации машины и фундамента в месте крепления n-го болтового соединения.
3.11. Вектор силы F: вектор возмущающей силы, содержащий шесть составляющих (три линейные силы и три момента силы), направленных вдоль координатных осей x, y и z соответственно.
3.12. Линейные составляющие силы : линейные составляющие возмущающей силы (i = 1, 2, 3), направленные вдоль координатных осей x, y и z соответственно.
3.13. Вектор силы, приложенной к n-й точке : вектор возмущающей силы, приложенной к n-й точке (матрица - столбец), содержащий три линейные составляющие, направленные вдоль координатных осей x, y и z соответственно.
3.14. Составляющие линейной силы, действующей в точке : составляющие линейной возмущающей силы (i = 1, 2, 3), действующей через n-е болтовое соединение.
3.15. Составляющие возмущающей силы, действующей на фундамент : линейные составляющие возмущающей силы (i = 1, 2, 3), действующей на фундамент через n-е болтовое соединение.
3.16. Составляющие силы, приложенной к n-му виброизолятору со стороны машины . Составляющие возмущающей силы (i = 1, 2, 3), приложенной со стороны машины к n-му виброизолятору.
3.17. Излучаемая колебательная мощность P: скалярное произведение векторов возмущающей силы и скорости вибрации.
3.18. Составляющие излучаемой колебательной мощности : составляющие колебательной мощности, излучаемой в виде линейных (i = 1, 2, 3) составляющих скорости вибрации.
3.19. Колебательная мощность, излучаемая машиной в фундамент через n-е болтовое соединение : скалярное произведение векторов возмущающей силы, действующей на фундамент через n-е болтовое соединение, и скорости вибрации этого болтового соединения.
3.20. Колебательная мощность, излучаемая машиной в виброизолятор через n-е болтовое соединение : скалярное произведение векторов возмущающей силы, действующей на виброизолятор через n-е болтовое соединение, и скорости вибрации этого болтового соединения.
3.21. Взаимный спектр ReG(A, B), ImG(A, B): действительная и мнимая части взаимного спектра вибрационных процессов A(t) и B(t).
3.22. Уровень колебательной мощности , дБ: десятичный логарифм отношения значения измеренной колебательной мощности к значению колебательной мощности , соответствующему ее нулевому уровню.

4. Общие положения

4.1. Метод прямых измерений колебательной мощности, излучаемой машиной, основан на результатах обработки электрических сигналов, поступающих с электромеханических преобразователей (датчиков), фиксирующих силы, действующие через болтовые соединения, и скорость (или ускорение) вибрации болтового соединения.
4.2. Настоящий стандарт устанавливает методику измерения трех составляющих колебательных мощностей, излучаемых машиной через болтовые соединения в виде трех линейных (поступательных) составляющих вибрации. Действия моментов силы в трех взаимно перпендикулярных направлениях при определении составляющих колебательной мощности не учитывают.
4.3. При прямых измерениях должно быть предусмотрено следующее:
- работа машины в стационарном режиме;
- установка датчиков силы и скорости в болтовых соединениях машины с фундаментом;
- измерение действительной части взаимных спектров сил, действующих в болтовых соединениях, и скорости вибрации болтовых соединений.
4.4. Результаты прямых измерений излучаемой колебательной мощности могут быть использованы в целях:
а) определения и сравнения виброактивности машин различных принципов действия, типов, масс и габаритных размеров в конкретных условиях эксплуатации;
б) разработки технических требований к допустимой вибрации машин;
в) разработки предложений по контролю вибрации машин и условий проведения этого контроля;
г) решения задач виброакустической диагностики машин и их виброакустической защиты;
д) разработки мероприятий по уменьшению виброактивности и повышению эффективности виброакустической защиты машин.
4.5. Аналитическая модель машины, установленной жестко на фундаменте, и основные системы координат машины и болтового соединения приведены на рисунках 1 и 2. Аналогичные системы координат применяют и в случае установки машины на виброизоляторы.



1 - машина; 2 - фундамент; 3 - болтовое соединение

Рисунок 1. Аналитическая модель и система координат машины
