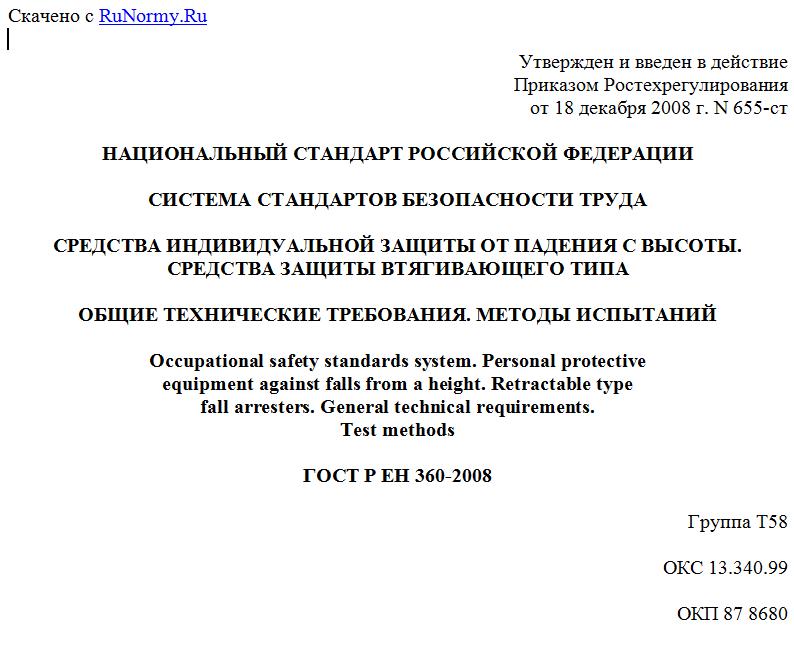

Утвержден и введен в действие
Приказом Ростехрегулирования
от 18 декабря 2008 г. N 655-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
СИСТЕМА СТАНДАРТОВ БЕЗОПАСНОСТИ ТРУДА
СРЕДСТВА ИНДИВИДУАЛЬНОЙ ЗАЩИТЫ ОТ ПАДЕНИЯ С ВЫСОТЫ.
СРЕДСТВА ЗАЩИТЫ ВТЯГИВАЮЩЕГО ТИПА
ОБЩИЕ ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ. МЕТОДЫ ИСПЫТАНИЙ
Occupational safety standards system. Personal protective
equipment against falls from a height. Retractable type
fall arresters. General technical requirements.
Test methods
ГОСТ Р ЕН 360-2008
Группа Т58
ОКС 13.340.99
ОКП 87 8680
Дата введения
1 июля 2009 года
Предисловие
Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. N 184-ФЗ "О техническом регулировании", а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 "Стандартизация в Российской Федерации. Основные положения".
Сведения о стандарте
1. Подготовлен рабочей группой подкомитета ПК 7 Технического комитета по стандартизации средств индивидуальной защиты ТК 320 "СИЗ" на основе собственного аутентичного перевода стандарта, указанного в пункте 4.
2. Внесен Техническим комитетом по стандартизации средств индивидуальной защиты ТК 320 "СИЗ".
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 18 декабря 2008 г. N 655-ст.
4. Настоящий стандарт идентичен европейскому стандарту ЕН 360:2002 "Индивидуальные средства защиты от падения с высоты. Стопорные устройства втягивающего типа" (EN 360:2002 "Personal protective equipment against falls from a height. Retractable type fall arresters").
При применении настоящего стандарта рекомендуется использовать вместо ссылочных европейских стандартов соответствующие им национальные стандарты Российской Федерации, сведения о которых приведены в дополнительном Приложении Б.
Наименование настоящего стандарта изменено относительно европейского стандарта для приведения в соответствие с ГОСТ Р 1.5 (пункт 3.5).
5. Введен впервые.
Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячно издаваемых информационных указателях "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.
1. Область применения
Настоящий стандарт устанавливает общие технические требования, методы испытаний, маркировку, информацию, предоставляемую изготовителем, и упаковку средств защиты втягивающего типа. Средства защиты втягивающего типа, соответствующие данному стандарту, представляют собой подсистемы, составляющие одну из систем защиты от падения с высоты, рассматриваемых в ЕН 363, когда они комбинируются со страховочными привязями, описанными в ЕН 361 [1]. Другие типы стопорных устройств приведены в ЕН 353-1 [2] и в ЕН 353-2 [3]. Амортизаторы рассмотрены в ЕН 355.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ЕН 354:2002. Индивидуальные средства защиты от падения с высоты. Стропы
ЕН 355:2002. Индивидуальные средства защиты от падения с высоты. Амортизаторы
ЕН 362. Индивидуальные средства защиты от падения с высоты. Соединительные элементы
ЕН 363:2002. Индивидуальные средства защиты от падения с высоты. Страховочные системы
ЕН 364:1992. Индивидуальные средства защиты от падения с высоты. Методы испытаний
ЕН 365. Индивидуальные средства защиты от падения с высоты. Общие требования к инструкциям по эксплуатации и маркировке.
3. Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1. Средство защиты втягивающего типа (retractable type fall arrester): средство защиты с функцией самоблокировки и автоматическим средством натяжения и возврата втягивающегося стропа.
Примечание. Функция рассеивания энергии может быть введена в само устройство, или поглотитель энергии может быть введен во втягивающийся строп.
[ЕН 363-2002]
3.2. Втягивающийся строп (retractable lanyard): соединительный элемент средства защиты втягивающего типа.
Примечание. Втягивающимся стропом может быть проволочный канат, тканая лента или канат из синтетического волокна и они могут иметь длину больше чем 2 м.
[ЕН 363-2002]
3.3. Амортизатор (energy absorber): отдельная деталь или компонент тормозного устройства, который предназначен для рассеивания кинетической энергии, выработанной во время падения с высоты.
[ЕН 363-2002]
3.4. Сила торможения (braking force) , кН: максимальное усилие, измеренное в анкерной точке крепления или на анкерной линии в течение периода торможения при испытании динамической нагрузкой.
[ЕН 363-2002]
3.5. Страховочный участок (arrest distance) H, м: вертикальное расстояние, измеренное в точке приложения мобильной нагрузки соединительной подсистемы от первоначального положения (начало свободного падения) до конечного положения (равновесное состояния после остановки), исключая растяжение страховочной привязи и ее элемента крепления.
[ЕН 363-2002]
4. Общие технические требования
4.1. Проектирование и эргономика
Общие требования к проектированию и эргономике установлены в ЕН 363 (пункт 4.1). Средство защиты втягивающего типа может включать в себя барабан, который сматывает или разматывает втягивающийся строп, или возвратный шкив с противовесами.
4.2. Материалы и конструкция
Втягивающимся стропом должен служить проволочный канат, тканая лента или канат из синтетического волокна. Материал втягивающегося стропа должен соответствовать ЕН 354 (пункты 4.2.2 и 4.2.3).
С помощью испытания на статическую прочность в соответствии с 5.2 должно быть подтверждено, что внутренний конец втягивающегося стропа закреплен на устройстве соответствующим образом.
Наружный конец втягивающегося стропа должен быть заделан соответствующим образом.
Поглотители энергии, не составляющие одно целое с втягивающимся стропом, должны соответствовать ЕН 355. Поглотители энергии, составляющие одно целое с втягивающимся стропом, должны соответствовать ЕН 355, но не должны подлежать испытанию в соответствии с ЕН 355 (пункт 5.2).
Соединительные элементы средств защиты втягивающегося типа должны соответствовать ЕН 362 и иметь функцию вращения.
4.3. Блокировка
4.3.1. Блокировка после кондиционирования
После кондиционирования в соответствии с 5.1.2.1 и испытания в соответствии с 5.1.2.3 с помощью минимального контрольного груза массой 5 кг стопорное устройство втягивающегося типа в каждом случае должно блокироваться и оставаться заблокированным до тех пор, пока не будет разомкнуто.
4.3.2. Блокировка после дополнительного кондиционирования
Если маркировка на средстве защиты втягивающего типа и информация, предоставленная изготовителем (см. разделы 6 и 7), оговаривают характерную особенность, касающуюся применения при специфических условиях (см. 5.1.2.2), функция блокировки средства защиты втягивающего типа должна быть испытана соответствующим образом.
После кондиционирования в соответствии с 5.1.2.1 и испытания в соответствии с 5.1.2.3 с помощью минимального контрольного груза массой 5 кг средство защиты втягивающего типа в каждом случае должно блокироваться и оставаться заблокированным до тех пор, пока не будет разомкнуто.
4.4. Статическая прочность
При проведении испытаний в соответствии с 5.2 средства защиты втягивающего типа с втягивающимся стропом, изготовленным из каната из синтетического волокна или тканой ленты, должны выдерживать силу не менее 15 кН.
При проведении испытаний в соответствии с 5.2 средства защиты втягивающего типа с втягивающимся стропом, изготовленным из проволочного каната, должны выдерживать силу не менее 12 кН.
4.5. Динамические характеристики
При проведении испытаний в соответствии с 5.3.2 с жестким стальным испытательным грузом массой 100 кг сила торможения должна быть не более 6 кН, а страховочный участок H должен быть не более 2 м.
4.6. Дополнительное требование, касающееся долговечности
Если маркировка на средстве защиты втягивающего типа и информация, предоставленная изготовителем (см. разделы 6 и 7), оговаривают характерную особенность, касающуюся долговечности, то средство защиты втягивающего типа должно выдержать испытание в соответствии с 5.4 не менее 1000 раз.
4.7. Коррозийная стойкость
После проведения испытания в соответствии с 5.5 элементы средства защиты втягивающего типа подлежат осмотру. Если необходимо получить визуальный доступ к внутренним элементам, данное устройство подлежит демонтажу. Испытание классифицируют как недействительное, если имеются какие-либо следы коррозии, которые могут оказать отрицательное воздействие на функционирование устройства (допускается наличие белого налета или потемнения).
4.8. Маркировка и информация
Маркировку средств защиты втягивающего типа проводят в соответствии с разделом 6.
Информацию, касающуюся средства защиты втягивающего типа, следует прилагать в соответствии с разделом 7.
5. Методы испытания
5.1. Испытание на блокировку после кондиционирования
